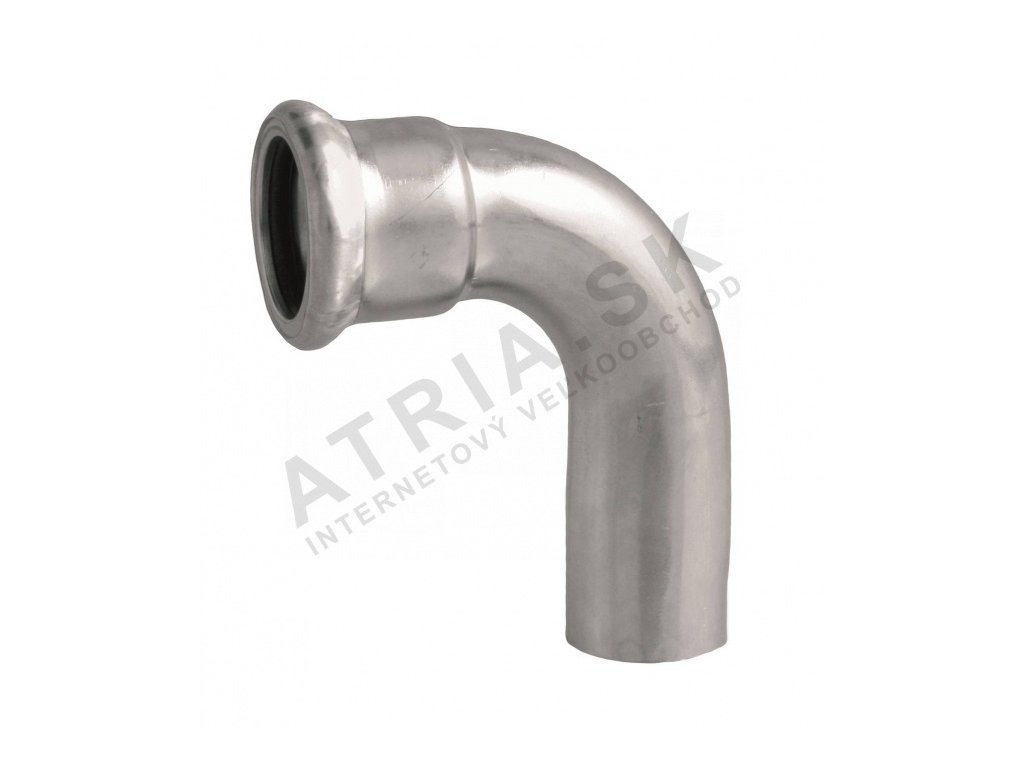

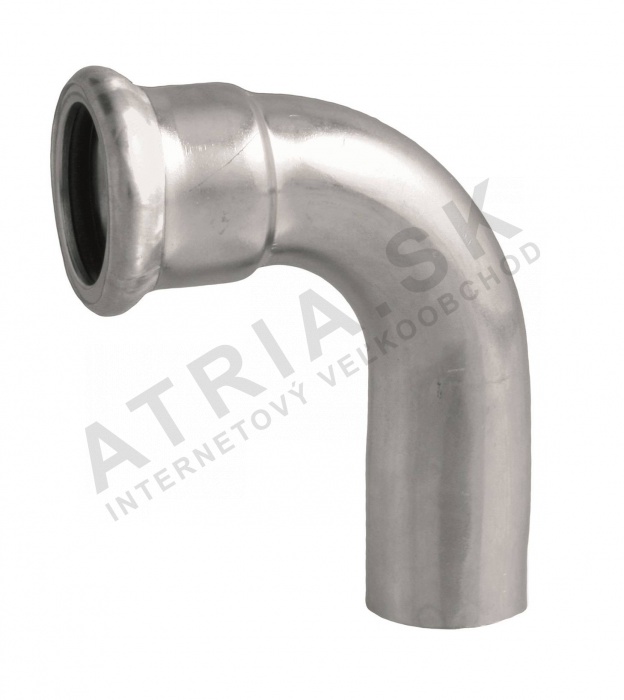

Arch 90° MF, 76,1 x 76,1 IVAR.IVC21
Kód: IVC21.76Související produkty
Detailní popis produktu
Stlačovací 90° oblouky jako IVAR IVC21.76 se často používají v uzavřených otopných systémech, hasicích kanálech a průmyslovém rozdělování vzduchu nebo plynů. Instalatéři pracující na centrálním vytápění, chlazení nebo fotovoltaických systémech často setkávají s těmito komponenty v tlakových prostředích, kde jsou beznetěsné spoje kritické. Přípojka je rozměrována pro běžné průměry potrubí a kompatibilní s nástroji pro stlačování oceli uhlíkové. Je vhodná pro aplikace s suchým vzduchem, inertními plyny a nekvalifikovanou vodou, ale ne pro instalace s pitnou vodou.
Správné vybavení stlačovacími komponenty je zásadní pro zajištění integrity systému. Rozsah pracovních teplot a nominální tlak musí být v souladu s návrhovými parametry systému, aby nedošlo k selhání. IVAR IVC21.76 je určen pro prostředí, kde teplota médií nepřesahuje +120°C a systémový tlak zůstává pod 16 bar. Není certifikován pro pitnou vodu, proto v systémech s pitnou vodou je třeba použít alternativní materiály.
Technické parametry
| Materiál | ocel uhlíková pozinkovaná |
|---|---|
| Pracovní teplota | -20 °C |
| Nominální tlak | PN 16 |
| Odolnost proti vysokému tlaku až | 16 bar |
| Hmotnost | 1,006 kg |
| Kód | IVC21.76 |
| Značka | IVAR |
Rozsah pracovních teplot od -20°C do +120°C umožňuje použití přípojky jak v chladném, tak v horkém prostředí, například v systémech chlazení nebo vytápění. Označení PN16 znamená, že komponenta je vhodná pro systémy s nominálním tlakem 16 bar. To je důležité pro rozměrování a výběr komponent, které vydrží hydraulické podmínky systému bez deformace nebo netěsnosti.
Montáž a připojení
Montáž IVAR IVC21.76 vyžaduje stlačovací nástroj kompatibilní s Type M kleštěmi. Přípojka má jedno stlačovací připojení a jednu hladkou stranu, proto hladká strana musí být připojena k potrubí nebo jiné přípojce vhodnou metodou. Stlačovací spoj se vytvoří tím, že se přípojka umístí do kleští stlačovacího nástroje a aplikuje se potřebná síla k deformaci stěny potrubí kolem přípojky. Tím se vytvoří netěsný spoj bez nutnosti svařování nebo závitování.
Před montáží se ujistěte, že potrubí je čistě zříznuté a bez ostružin nebo deformací. Stlačovací nástroj musí být kalibrován a kleště správně zarovnány s přípojkou. Běžnou chybou je použití špatného typu kleští nebo nedostatečného tlaku, což může vést k slabému nebo nedokončenému spoji. Po stlačení by měl být viditelný indikátor tvarování, aby bylo potvrzeno úspěšné připojení. Vždy ověřte přesnost a zarovnání před přechodem k dalšímu spoji.
Kompatibilita a příslušenství
IVAR IVC21.76 je kompatibilní s dalšími IVAR stlačovacími komponentami z oceli uhlíkové pozinkované. Je určen pro použití s EPDM kroužky, které poskytují těsnění proti vodě, vzduchu a inertním plynům. Při sestavování systému se ujistěte, že všechny komponenty jsou od stejného výrobce a pro stejný typ systému, aby nedošlo k kompatibilitním problémům. K dokončení montáže mohou být potřeba další komponenty, jako jsou přímé potrubí, křížení a přechody.
Technický pozadí pro projektanty
IVAR IVC21.76 funguje na principu mechanické deformace k vytvoření beznetěsného spoje. Konstrukce z oceli uhlíkové pozinkované poskytuje odolnost proti korozi a mechanickému poškození, což je vhodné jak pro vnitřní, tak venkovní instalace. EPDM kroužek zajišťuje těsnění, které zůstává efektivní v celém rozsahu pracovních teplot. Systém je navržen pro použití v uzavřených systémech, kde jsou běžné změny tlaku a teploty. Doba životnosti a účinnost systému závisí na správné montáži, pravidelném kontrolování a použití kompatibilních komponent.
Služba a provoz
Při provozu IVAR IVC21.76 není vyžadována žádná aktivní údržba. Doporučuje se však pravidelné kontrolování na známky opotřebení, deformace nebo netěsnosti. Po montáži by měl být viditelný indikátor tvarování, aby bylo potvrzeno úspěšné připojení. Pokud spoj ukazuje známky selhání, je třeba jej okamžitě vyměnit. V technických datech nejsou uvedena konkrétní období údržby, ale jakákoli viditelná poškození nebo anomálie systému by měla být řešena co nejdříve.
Nejčastější otázky
Může být IVAR IVC21.76 použit v systémech s pitnou vodou?
Ne, komponenta není certifikována pro pitnou vodu. V aplikacích s pitnou vodou je třeba použít alternativní materiály.
Je IVAR IVC21.76 kompatibilní s jinými stlačovacími systémy?
Je navržen pro použití s IVAR stlačovacími komponentami a Type M kleštěmi. Použití s jinými systémy může vést k kompatibilitním problémům.
Jaká je maximální pracovní teplota pro IVAR IVC21.76?
Přípojka je vhodná pro teploty až +120°C. Překročení této hodnoty může ovlivnit integritu spoje.
Může být IVAR IVC21.76 použit s inertními plyny?
Ano, přípojka je vhodná pro použití s inertními plyny jako součást průmyslových nebo procesních systémů.
Doplňkové parametry
| Kategorie: | Oblouk 90° - s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.006 kg |
| Průměr trubky: | 63 mm a více |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:18 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
