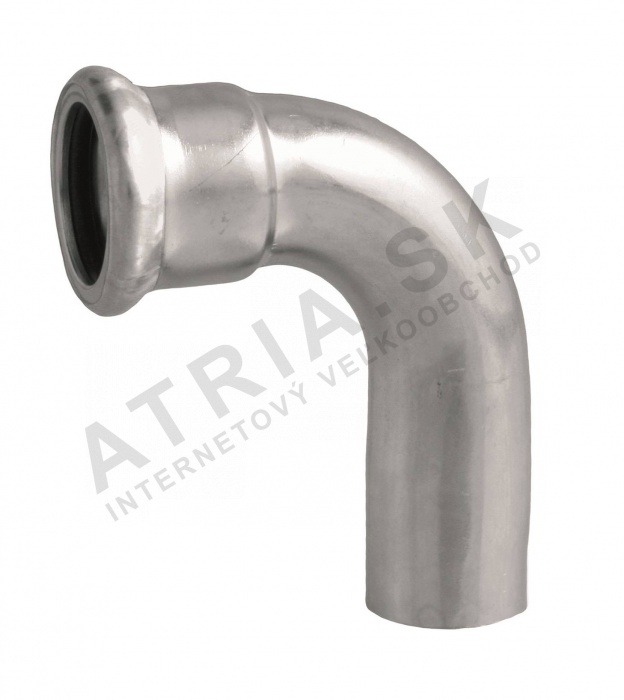

Arch 90° MF, 88,9 x 88,9 IVAR.IVC21
Kód: IVC21.89Související produkty
Detailní popis produktu
IVAR IVC21.89 90° oblouk se běžně používá v potrubních systémech s tlakovým spojováním pro vytápění, hasicí systémy a průmyslové aplikace. Je vhodný pro uzavřené systémy pracující pod tlakem, včetně centrálního vytápění, chlazení a klimatizačních kanálů. Montéři tento prvek často používají v systémech, kde je třeba změna směru bez potřeby svařování nebo závitových spojů. Prvek je navržen pro použití s suchým vzduchem, inertními plyny a systémy s nekvalitní vodou, což z něj dělá ideální řešení pro prostředí, kde jsou těsné a odolné spoje zásadní.
Jeho kompaktní rozměry (88,9 x 88,9 mm) a malá hmotnost (1,378 kg) z něj dělají vhodný prvek pro úzke prostory a snadné manipulace během instalace. EPDM těsnící kroužek zajišťuje těsné těsnění, zatímco konstrukce z galvanizované oceli poskytuje odolnost proti korozi a mechanickému poškození. Tento prvek je zvláště vhodný pro systémy s kolísajícími teplotami a tlaky, kde je spolehlivost a dlouhodobá výkonnost kritická.
Technické parametry
| Materiál | ocel galvanizovaná uhlíková |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až | 16 bar |
| Hmotnost | 1,378 kg |
| Kód | IVC21.89 |
| Značka | IVAR |
Instalace a spojení
Pro instalaci IVAR IVC21.89 zajistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Prvek má spojení s tlakovým spojováním, jedna strana je připravena pro formování. Pro formování použijte kompatibilní kleště typu M. Indikátor formování zajišťuje, že spojení je správně tvarované až do 54 mm. Po formování zkontrolujte vizuální potvrzení indikátoru a ujistěte se, že spoj je těsný. Běžné chyby při instalaci zahrnují použití nesprávných klešťů, nedostatečný tlak při formování nebo nekontrolu indikátoru formování. Vždy dodržujte pokyny výrobce pro montáž s tlakovým spojováním, aby byl spoj bezpečný a odolný.Kompatibilita a příslušenství
Tento 90° oblouk je kompatibilní s dalšími IVARovými komponenty a systémy s potrubím z galvanizované uhlíkové oceli. Vyžaduje EPDM těsnící kroužky pro těsnění a kleště typu M pro formování. Další komponenty, jako jsou přímé potrubí, ohyby a křížení, by měly být vybírány podle rozvrhu systému a požadavků na tlak. Pro tento model nejsou uvedeny žádné související produkty.Technický pozadí pro projektanty
IVAR IVC21.89 pracuje na principu tlakového spojování, kde mechanická deformace (formování) vytváří těsný spoj. Ocel galvanizovaná uhlíková poskytuje vysokou pevnost a odolnost proti korozi, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění. Prvek je vhodný pro uzavřené systémy pracující pod tlakem, včetně vytápění, hasicích systémů a průmyslových vzduchových systémů. Doba životnosti a výkon komponentu závisí na provozní teplotě, tlaku a typu médií systému. Vyhněte se jeho použití v systémech s agresivními chemikáliemi nebo kde je přepravována pítová voda, protože není certifikován pro aplikace s pítovou vodou.Služba a provoz
Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Indikátor formování by měl zůstat neporušený, aby bylo potvrzeno, že spoj je bezpečný. Nejsou uvedena konkrétní období pro servis, ale jakékoliv potíže se spojem by měly být okamžitě vyřešeny. Prvek je navržen pro dlouhodobé použití a vyžaduje minimální údržbu za normálních provozních podmínek.Nejčastější otázky
Může být IVAR IVC21.89 použit v solárních vytápěcích systémech?
Ano, prvek je vhodný pro solární vytápěcí aplikace, protože vydrží teploty až +120°C a je kompatibilní s systémy s tlakovým spojováním.
Je IVAR IVC21.89 kompatibilní s inertními plyny?
Ano, prvek je navržen pro použití s inertními plyny, suchým vzduchem a nekvalitní vodou v průmyslových a vytápěcích systémech.
Může být IVAR IVC21.89 použit v hasicích systémech?
Ano, je vhodný pro systémy s vodou pro hasení a rozprašovací systémy, které vyžadují tlakové spojení a odolnost proti vysokému tlaku.
Je IVAR IVC21.89 certifikován pro aplikace s pítovou vodou?
Ne, prvek není certifikován pro použití s pítovou vodou a neměl by být použit v systémech, kde je přepravována pítová voda.
Doplňkové parametry
| Kategorie: | Oblouk 90° - s jedním zásuvným koncem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.378 kg |
| Průměr trubky: | 63 mm a více |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:19 |
