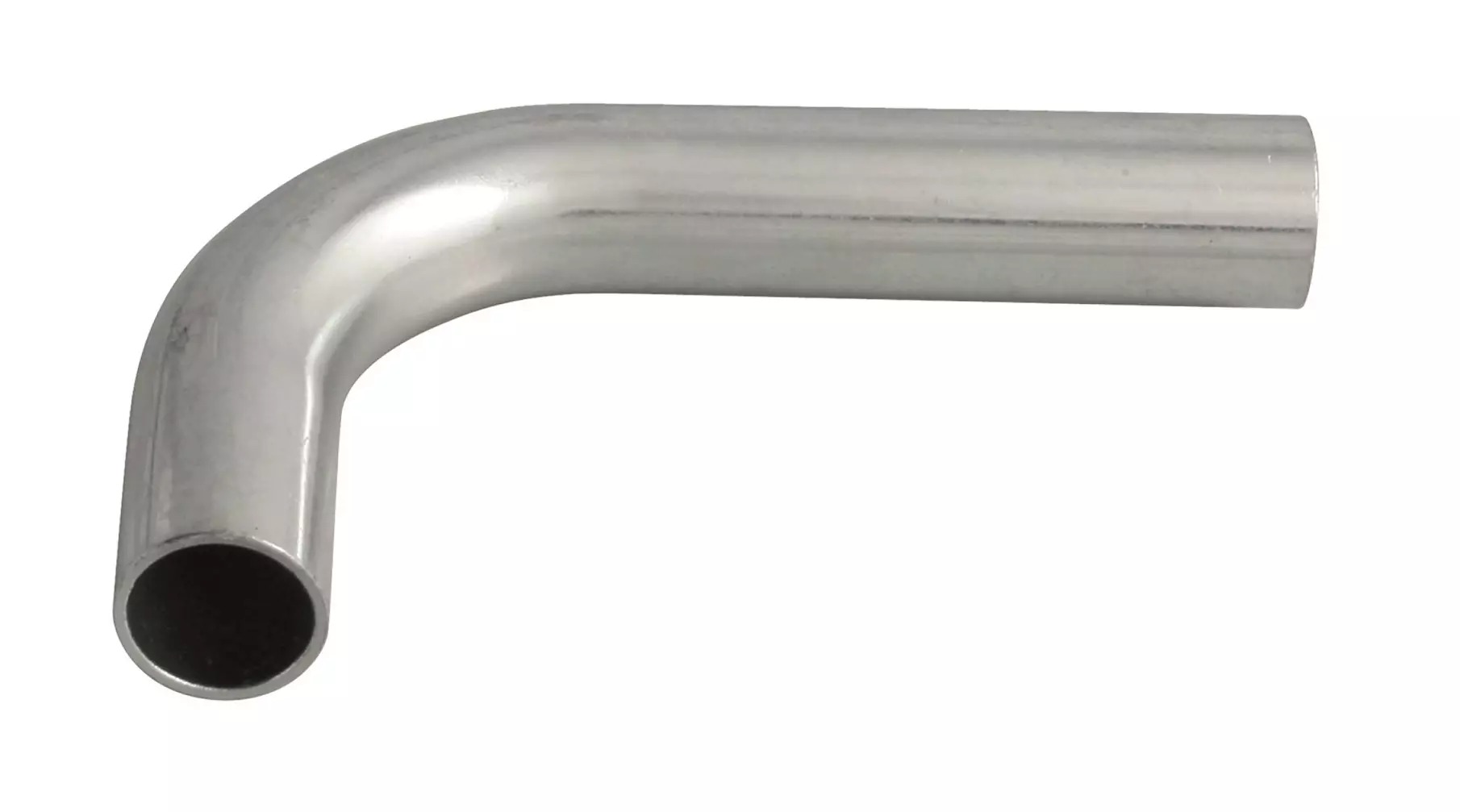

Zadušený oblouk 90° - N - 22 mm
Kód: IVN70.22Související produkty
Detailní popis produktu
Tento zadušený oblouk je vhodný pro zapojení do složitých potrubních rozvodů vyžadujících změny směru. Používá se v systémech jako sanitární instalace, otopné okruhy, hasicí systémy, stlačený vzduch, solární tepelné systémy a obecné průmyslové aplikace. Montéři ho často používají v bytových, obchodních a průmyslových budovách, kde jsou spolehlivé a netěsné spoje zásadní. Konstrukce z nerezové oceli zajišťuje kompatibilitu s agresivními kapalinami a dlouhodobou odolnost.
Komponent je navržen pro montáž přitlačovací metodou, což umožňuje rychlou a přesnou instalaci. Často se používá spolu s nerezovými trubkami a příslušenstvím stejného materiálového typu, což zajišťuje stejnou roztažnost a odolnost proti korozi. Během instalace je třeba věnovat pozornost správnému zarovnání a stlačení, aby se zabránilo netěsnostem a mechanickému namáhání.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Teplota provozu | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN70.22 |
| Značka | IVAR |
Teplotní rozsah od -20°C do +120°C způsobuje, že tento přípoj je vhodný pro aplikace s chladnými i horkými médiemi. Nominální tlak PN 16 ukazuje, že je vhodný pro středotlaké systémy. Tyto parametry jsou zásadní pro výběr správné velikosti a materiálu při návrhu potrubních systémů za různých podmínek.
Instalace a připojení
- Než budete trubku vkládat, ujistěte se, že její konec je čistý a bez ostrých hran.
- Přesně zarovnejte trubku a přípoj, aby nedošlo k úhlovému posunu.
- Použijte příslušný přitlačovací nástroj kompatibilní s IVAR systémem pro beznetěsnostní montáž.
- Po přitlačení zkontrolujte kvalitu spoje podle doporučených metod výrobce.
Kompatibilita a příslušenství
Tento zadušený oblouk je navržen k použití s nerezovými trubkami stejné třídy a dalšími příslušenstvím z řady IVAR.IVN70. K dokončení instalace je třeba získat další komponenty, jako jsou přímé trubkové úseky, ohyby a ventily ze stejného systému. Ujistěte se, že všechny komponenty pocházejí ze stejné výrobní linky, aby byla zachována integrita systému a zabráněno vzniku elektrochemické koroze mezi různými kovovými materiály.
Technický pozadí pro projektanty
Přípoj funguje tak, že stlačí nerezový těsnicí prstenec kolem stěny trubky, čímž vznikne těsný spoj. Tato přitlačovací metoda vylučuje potřebu svařování, čímž se zkrátí doba montáže a náklady na práci. Materiál, nerezová ocel 1.4404, má vysokou odolnost proti korozi a oxidaci, což z něj činí ideální materiál pro agresivní prostředí. Jeho mechanické vlastnosti zajišťují dlouhodobou stabilitu při tepelném cyklování. Design umožňuje snadné demontování a opětovnou instalaci, pokud zůstane těsnicí prstenec nepoškozen.
Služba a provoz
Během provozu pravidelně kontrolovat systém na známky netěsnosti nebo mechanického poškození. Nejsou stanoveny žádné plánované intervaly údržby, ale během běžné údržby by měly být prováděny vizuální kontroly. Jakékoliv podezřelé závady je třeba okamžitě odstranit výměnou postiženého komponentu. Zabráněte působení mechanického namáhání nad jeho nominální kapacitou, aby nedošlo k poruše.
Nejčastější otázky
Lze tento zadušený oblouk použít s měděnými trubkami?
Ne, je specificky navržen pro nerezové přitlačovací systémy a nemusí poskytovat spolehlivé spojení s mědí.
Je možné znovu použít těsnicí prstenec po přitlačení?
Ne, jakmile je přitlačen, těsnicí prstenec nelze znovu použít. Pro každou instalaci je třeba nový prstenec.
Jaká je maximální povolená pracovní teplota?
Maximální povolená pracovní teplota je +120°C za běžných provozních podmínek.
Jak ověřím, že přitlačení bylo úspěšné?
Úspěšné přitlačení způsobí viditelnou deformaci těsnicího prstence a splní rozměrový indikátor stanovený výrobcem.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:35 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
