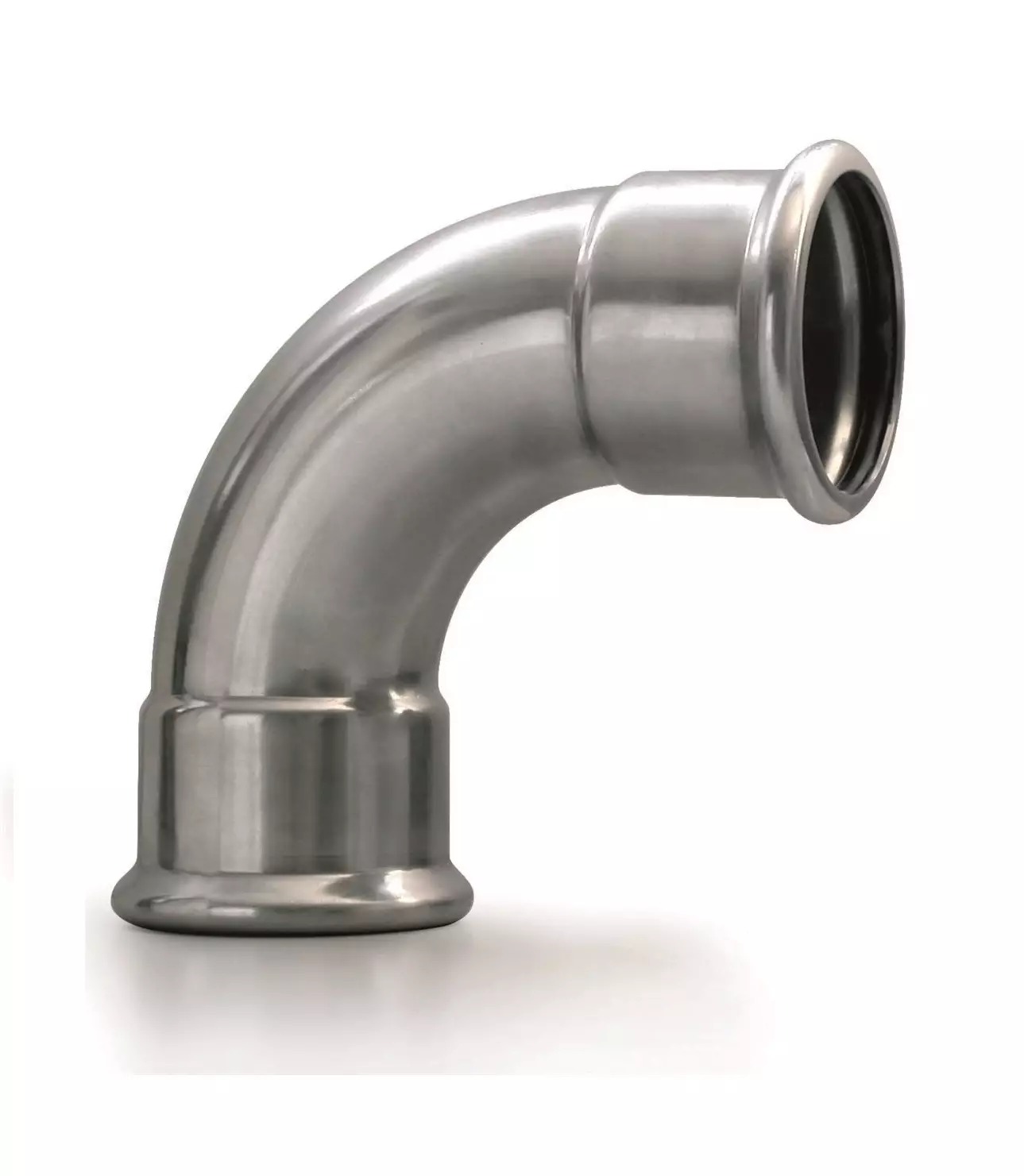

Arch 90° - N - 42mm
Kód: IVN20.42Související produkty
Detailní popis produktu
Ohyby z nerez oceli 90° jsou základními komponenty v systémech s tlakovým spojením používaných v obchodních a průmyslových budovách. Často se vyskytují ve vytápěcích systémech, lékařském vybavení a průmyslových sítích pro distribuci plynů a vzduchu. Tyto adaptéry umožňují změny směru potrubí při zachování integrity systému. Instalatéři pracující v oblasti klimatizace, kanalizace a průmyslu často využívají takové komponenty k vytvoření efektivních a netěsných spojení. IVAR IVN20.42 je speciálně navržen pro použití v systémech s tlakovým spojením, kde je nerez ocelové potrubí požadováno kvůli odolnosti a odolnosti proti korozi.
Při montáži systémů s tlakovým spojením je správné vybavení adaptéry kritické pro zajištění kompatibility s materiálem potrubí a tlakem systému. Tento ohyb je vhodný pro prostředí, kde provozní teplota sahá od -20 °C do +85 °C, s maximem +120 °C. Ideální je pro aplikace s vodou, vzduchem a jinými nekorozičními médi. Adaptér je navržen k použití s tlakovými nástroji, které stlačí adaptéru na potrubí, čímž vznikne bezpečné a trvalé spojení.
Technické parametry
| Materiál | Nerez ocel 1.4404 (AISI 316L), těsnicí kroužek EPDM |
|---|---|
| Prov. teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN20.42 |
| Značka | IVAR |
Montáž a spojení
Montáž IVAR IVN20.42 vyžaduje tlakový nástroj kompatibilní s rozměry adaptéru. Adaptér je navržen pro tlakové spojení a musí být instalován podle pokynů výrobce. Velikost spojení je 42 mm a adaptéru je určen pro použití s nerez ocelovými potrubími stejného průměru. Před montáží musí být koncové části potrubí čisté a bez ostrých hran. Tlakový nástroj musí být nastaven na správnou hloubku, aby byl zajištěn plný stisk adaptéru na potrubí. Běžné chyby při montáži zahrnují nesprávné umístění nástroje, což může vést k nedokonalému stisku a potenciálním únikům. Po montáži by měl být stiskový zářez zřetelně viditelný a pokrývat celý obvod adaptéru.
Kompatibilita a příslušenství
Tento 90° ohyb je kompatibilní s dalšími komponentami série IVAR.IVN20 tlakových adaptéru. Je určen pro použití s nerez ocelovými potrubími stejného jmenovitého průměru a musí být použit s tlakovými nástroji kalibrovanými pro specifikované rozměry. K montáži nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že tlakový nástroj je v dobrém stavu a že se používá správné vybavení. Adaptér je vhodný pro systémy, které vyžadují odolnost proti korozi a vysokou odolnost, jako jsou lékařské a průmyslové aplikace.
Technický pozadí pro projektanty
Tento materiál je vhodný pro prostředí, kde je očekáváno vystavení vlhkosti, chemikáliím nebo vysokým teplotám. Těsnicí kroužek EPDM poskytuje spolehlivé těsnění, které zůstává efektivní v širokém rozsahu teplot. Tlakový design umožňuje rychou a bezpečnou montáž bez potřeby dalších těsnících materiálů. Adaptér je navržen tak, aby se bez problémů integroval do systémů s tlakovým spojením, kde může být použit k vytvoření změny směru potrubí. Doba životnosti adaptéru je ovlivněna kvalitou montáže, stavem tlakového nástroje a kompatibilitou médi systému s použitými materiály.
Služba a provoz
Po montáži IVAR IVN20.42 vyžaduje minimální údržbu. Tlakové spojení je navrženo jako trvalé a nevyžaduje pravidelnou kontrolu nebo úpravu. Je však důležité zajistit, že systém pracuje v rámci specifikovaných teplotních a tlakových mezí. V případě podezření na únik nebo selhání by měl být adaptéru prohlédnut na známky poškození nebo nesprávné montáže. Pro tento komponent nejsou požadovány konkrétní servisní intervaly, protože je určen pro dlouhodobé použití v systémech s tlakovým spojením.
Nejčastější otázky
Může být IVAR IVN20.42 použit v systémech lékařských plynů?
Ano, adaptéru je vhodný pro použití v lékařských aplikacích, pokud jsou médi systému a provozní podmínky v rámci specifikovaných mezí.
Je adaptéru kompatibilní s tlakovými nástroji od jiných výrobců?
Kompatibilita závisí na specifikacích nástroje. Adaptéru musí být instalován s tlakovým nástrojem kalibrovaným pro správnou hloubku a průměr.
Může být adaptéru použit v solárních vytápěcích systémech?
Ano, adaptéru je vhodný pro použití v solárních systémech, pokud provozní teplota nepřekročí maximální specifikovanou mez +120 °C.
Jaký je maximální povolený provozní tlak pro tento adaptéru?
Adaptéru má jmenovitý tlak PN 16, což odpovídá maximálnímu provoznímu tlaku 16 bar za standardních podmínek.
Doplňkové parametry
| Kategorie: | IVAR.IVN20 - oblouk 90° FF PRESS |
|---|---|
| Záruka: | 2 roky |
| Průměr trubky: | 42 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:52 |
