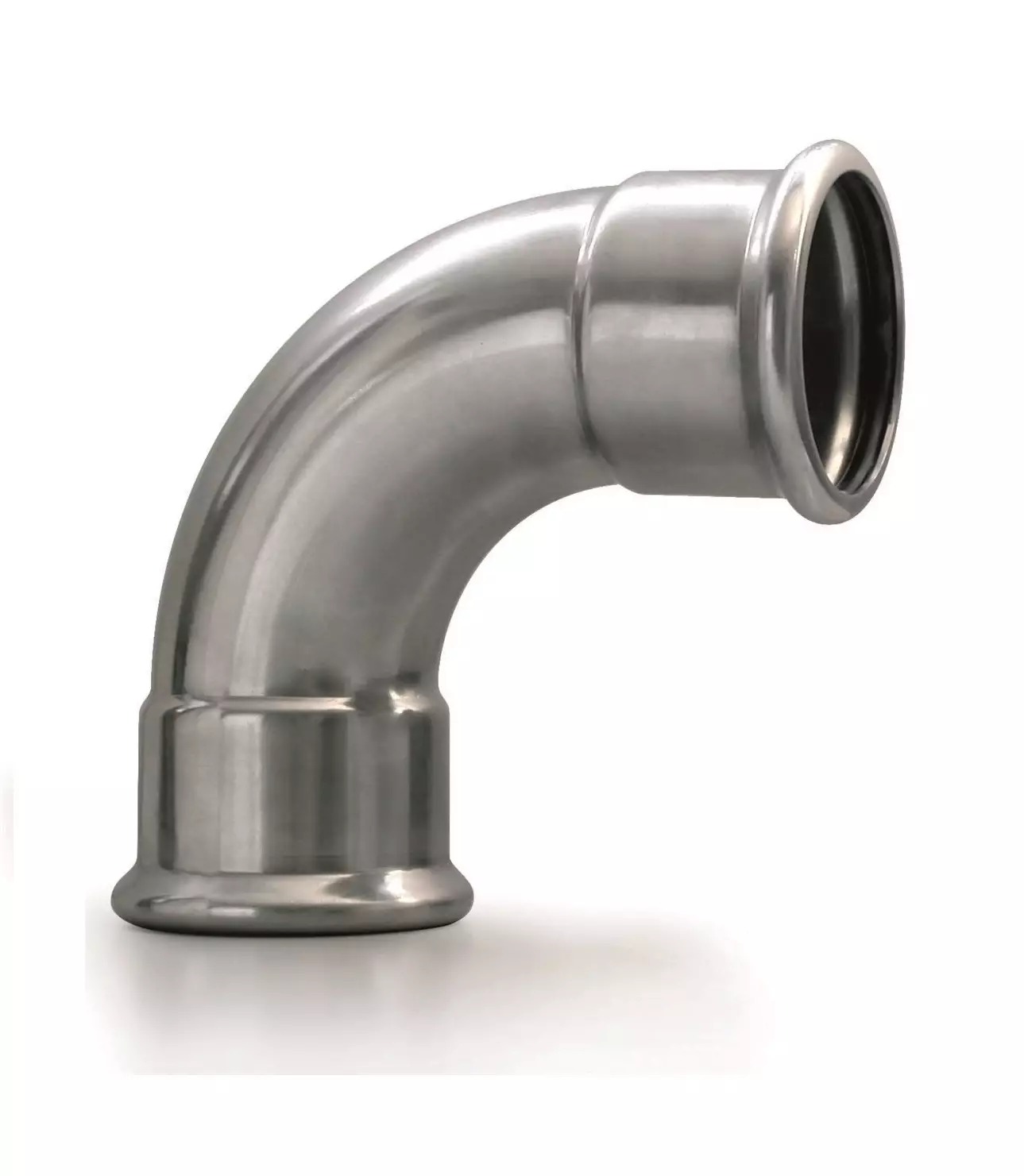

Arch 90° - N - 54mm
Kód: IVN20.54Související produkty
Detailní popis produktu
Tento 90° ohyb se běžně používá v otopných systémech, sanitárních instalacích, hasicích systémech, solárních aplikacích a průmyslových potrubích. Připojuje stlačené nerezové potrubí pomocí spolehlivého stlačovacího těsnění. Montéři pracující na bytových i komerčních budovách najdou tento šroubení vhodný pro aplikace vyžadující odolnost proti korozi a vysokým teplotám.
Design zajišťuje kompatibilitu se stlačenými nerezovými potrubními systémy. Je zvlášť vhodný pro prostředí, kde dochází často k tepelnému roztahu a smršťování, například v podlahovém vytápění nebo solárních systémech pro ohřev vody. Šroubení je nevyplavující a vhodné pro potrubní systémy s pitnou vodou, pokud je určeno.
Technické parametry
| Materiál | Nerezová ocel typu 1.4404 (AISI 316L), těsnící kroužek EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN20.54 |
| Značka | IVAR |
Prováděcí teplotní rozsah (-20 °C až +85 °C, s maximem +120 °C) a jmenovitý tlak (PN 16) jsou klíčové pro určení vhodnosti tohoto ohybu v konkrétních systémech. Tyto parametry ovlivňují výběr materiálu a těsnící výkon, zajišťují, že šroubení odolává tepelnému stresu a udržuje integritu za tlaku.
Montáž a připojení
IVN20.54 se montuje pomocí stlačovacího nástroje kompatibilního se stlačenými nerezovými systémy. Připojení vyžaduje čistý a rovný konec potrubí bez ostrých hran nebo nečistot. Šroubení má indikátor pro potvrzení správné hloubky vložení do rozměru 54 mm. Po stlačení musí nástroj zcela stlačit ferrulu proti stěně potrubí, aby vzniklo těsné spojení.
Montéři by měli ověřit, že potrubí je správně zarovnáno před stlačením a zajistit, že těsnící kroužek je správně umístěn. Běžné chyby při montáži zahrnují nedostatečnou sílu stlačení, špatné zarovnání během montáže nebo použití poškozené ferruly. Vždy postupujte podle pokynů výrobce pro stlačovací nástroj a ověřte správnost spojení pomocí vizuálního indikátoru.
Kompatibilita a příslušenství
Toto šroubení je kompatibilní se stejně průměrnými a systémově stejnými stlačenými nerezovými potrubími. Pro zajištění integrity celého systému by mělo být použito spolu se stlačovacími nástroji a ferrulami speciálně navrženými pro IVAR nerezová potrubí. Podle rozvržení instalace mohou být potřeba další komponenty, jako jsou přímé spojky nebo jiné ohyby.
Technický pozadí pro projektanty
Ohyb přesměrovává proud kapalin nebo plynů do 90° směru bez zavírání nebo ztráty tlaku. Nerezový materiál nabízí vysokou odolnost proti korozi a tepelnému cyklování, což ho činí ideálním pro dlouhodobé použití v agresivních prostředích. EPDM těsnící kroužek zajišťuje pružné, ale odolné těsnění, které kompenzuje drobná šikmá a tepelné roztažení. Šroubení se plynule integruje do uzavřených systémů, jako jsou podlahové vytápění nebo solární kolektory, kde konzistentní proud a tlak jsou kritické.
Doba životnosti šroubení závisí na kvalitě montáže, přesnosti stlačovacího nástroje a podmínkách v systému. Správné zarovnání a stlačení jsou kritické pro zabránění předčasnému selhání způsobenému bodovým stresy nebo únikem. Vlastnosti materiálu také pomáhají udržovat efektivitu systému tím, že snižují ztráty energie přes tepelné přenosy nebo odpor proudění.
Služba a provoz
Při pravidelných kontrolech systému zkontrolujte šroubení na známky úniku, koroze nebo mechanického poškození. I když konstrukce z nerezové oceli nevyžaduje pravidelnou údržbu, jakékoliv viditelné deformace nebo poškození by měly být okamžitě vyřešeny. Nejsou definovány žádné servisní intervaly pro tento komponent, pokud to není uvedeno v provozním manuálu systému.
Nejčastější otázky
Může být IVN20.54 použit s měděným potrubím?
Ne, toto šroubení je speciálně navrženo pro stlačené nerezové systémy a není kompatibilní s měděným potrubím.
Jaká je maximální povolená teplota pro trvalý provoz?
Maximální teplota pro trvalý provoz je +85 °C, s krátkodobým limitem +120 °C.
Je EPDM těsnící kroužek odolný vůči chemikáliím?
Ano, EPDM těsnící kroužek poskytuje dobrou odolnost vůči mnoha běžným chemikáliím a je vhodný pro použití jak v otopných, tak i průmyslových aplikacích.
Může být šroubení znovu použito po demontáži?
Ne, jakmile je šroubení stlačeno, nelze ho znovu použít. Pokud je spojení rozebráno nebo odstraněno, je nutné nainstalovat nové šroubení.
Doplňkové parametry
| Kategorie: | IVAR.IVN20 - oblouk 90° FF PRESS |
|---|---|
| Záruka: | 2 roky |
| Průměr trubky: | 54 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:52 |
