Arc 90° - N - 76,1mm
Kód: IVN20.76Související produkty
Detailní popis produktu

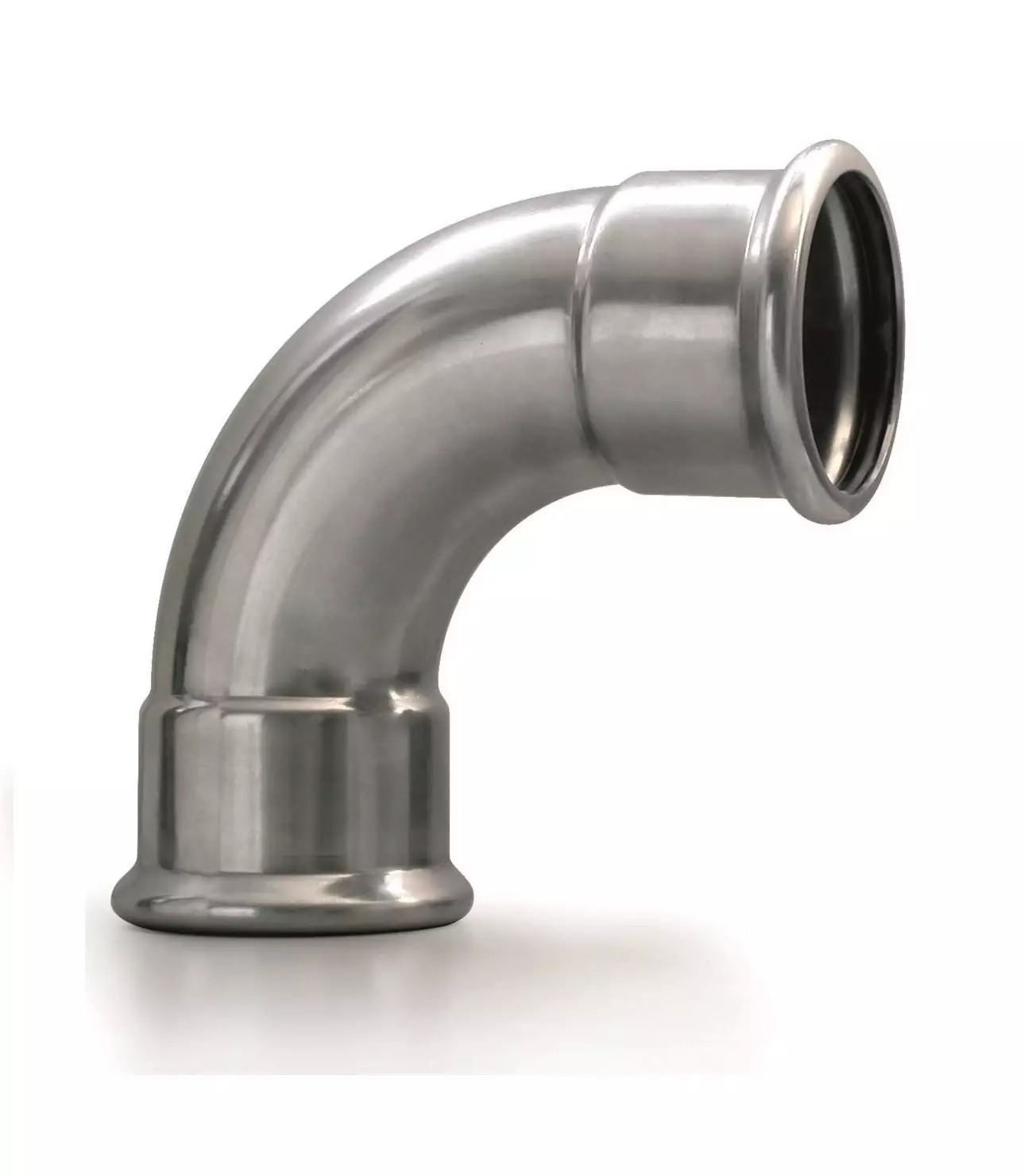

Tento 90° nerezový ohyb se často používá v otopných, sanitárních a průmyslových potrubních systémech, kde jsou spolehlivé, netěsné spojení zásadní. Je vhodný pro aplikace jako hydronické vytápění, solární systémy a tlakové vzduchové systémy. Ohyb se montuje pomocí stlačovací technologie, což zajišťuje bezpečné spojení bez potřeby svařování nebo závitování. Často se nachází v bytových i komerčních budovách, včetně nemocnic, průmyslových zahrad a vícepodlažních bytových domů.
Montéři pracující s tímto komponentem ho často integrují do systémů vyžadujících vysokou odolnost proti korozi a dlouhodobou odolnost. Ohyb je navržen tak, aby zvládl širokou škálu médií, včetně vody, páry a inertních plynů, což z něj dělá všestrannou volbu pro různé aplikace. Jeho kompaktní design a jednoduchá montáž z něj dělají ideální volbu pro úzká místa a složité potrubní rozvody.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN20.76 |
| Značka | IVAR |
Montáž a spojení
Montáž IVAR IVN20.76 zahrnuje připojení ohybu ke stlačovacím trubkám pomocí certifikovaného stlačovacího nástroje. Ohyb má jmenovitý rozměr 76,1 mm a je navržen pro použití se stlačovacími nerezovými trubkami. EPDM těsnící kroužek zajišťuje těsné spojení při správném stlačení. Během montáže je důležité ověřit, že trubka je správně vložena do nýtového spoje a že stlačovací nástroj je nastaven na správnou hloubku. Běžné chyby při montáži zahrnují nesprávné zarovnání, nedostatečnou hloubku stlačení a použití nekompatibilních nástrojů nebo materiálů.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní s ostatními IVAR stlačovacími nýtovými spoji a nerezovými trubkami stejného jmenovitého rozměru. Je navržen pro použití v systémech vyžadujících vysokou odolnost a odolnost proti korozi. Při objednávání zkontrolujte, že trubky a stlačovací nástroje jsou také z rozsahu IVAR, aby byla zachována integrita systému. Další komponenty, jako jsou přímé nýtové spoje, křížové spoje a adaptéry, mohou být potřeba v závislosti na rozvaze systému.
Technický pozadí pro projektanty
EPDM těsnící kroužek poskytuje pružné těsnění, které udržuje integritu při různých teplotách a tlacích. Stlačovací spojení využívá deformace nýtového spoje k vytvoření bezpečného a netěsného spoje. Tato metoda eliminuje potřebu dalších těsnících materiálů a zkracuje dobu montáže. Ohyb je vhodný pro integraci do uzavřených systémů a často se používá společně s ostatními nerezovými nýtovými spoji, aby byla zachována kompatibilita a výkon systému.
Služba a provoz
Během provozu vyžaduje ohyb minimální údržbu díky odolnosti konstrukce z nerezové oceli. Je však důležité pravidelně kontrolovat spojení na známky opotřebení nebo poškození, zejména v prostředích s vysokým tlakem nebo teplotou. Pokud je systém vypnutý pro údržbu, ujistěte se, že stlačovací spojení zůstává neporušené, aby nebylo ohroženo těsnění. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby, ale doporučuje se dodržovat standardní postupy údržby systému.
Nejčastější otázky
Může být IVAR IVN20.76 použit ve solárních tepelných systémech?
Ano, ohyb je vhodný pro solární tepelné aplikace díky své odolnosti vysokých teplot a odolnosti proti korozi.
Je ohyb kompatibilní s ostatními nerezovými stlačovacími nýtovými spoji?
Ano, je navržen pro použití s ostatními IVAR stlačovacími nýtovými spoji a nerezovými trubkami stejného jmenovitého rozměru.
Může být ohyb použit ve studených vodních systémech?
Ano, provozní teplotní rozsah zahrnuje -20 °C, což z něj dělá vhodnou volbu pro systémy studené vody a chlazené vody.
Jaká je maximální provozní teplota ohybu?
Ohyb je klasifikován pro maximální provozní teplotu +120 °C, což z něj dělá vhodnou volbu pro systémy teplé vody a vytápění.
Doplňkové parametry
| Kategorie: | IVAR.IVN20 - oblouk 90° FF PRESS |
|---|---|
| Záruka: | 2 roky |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
