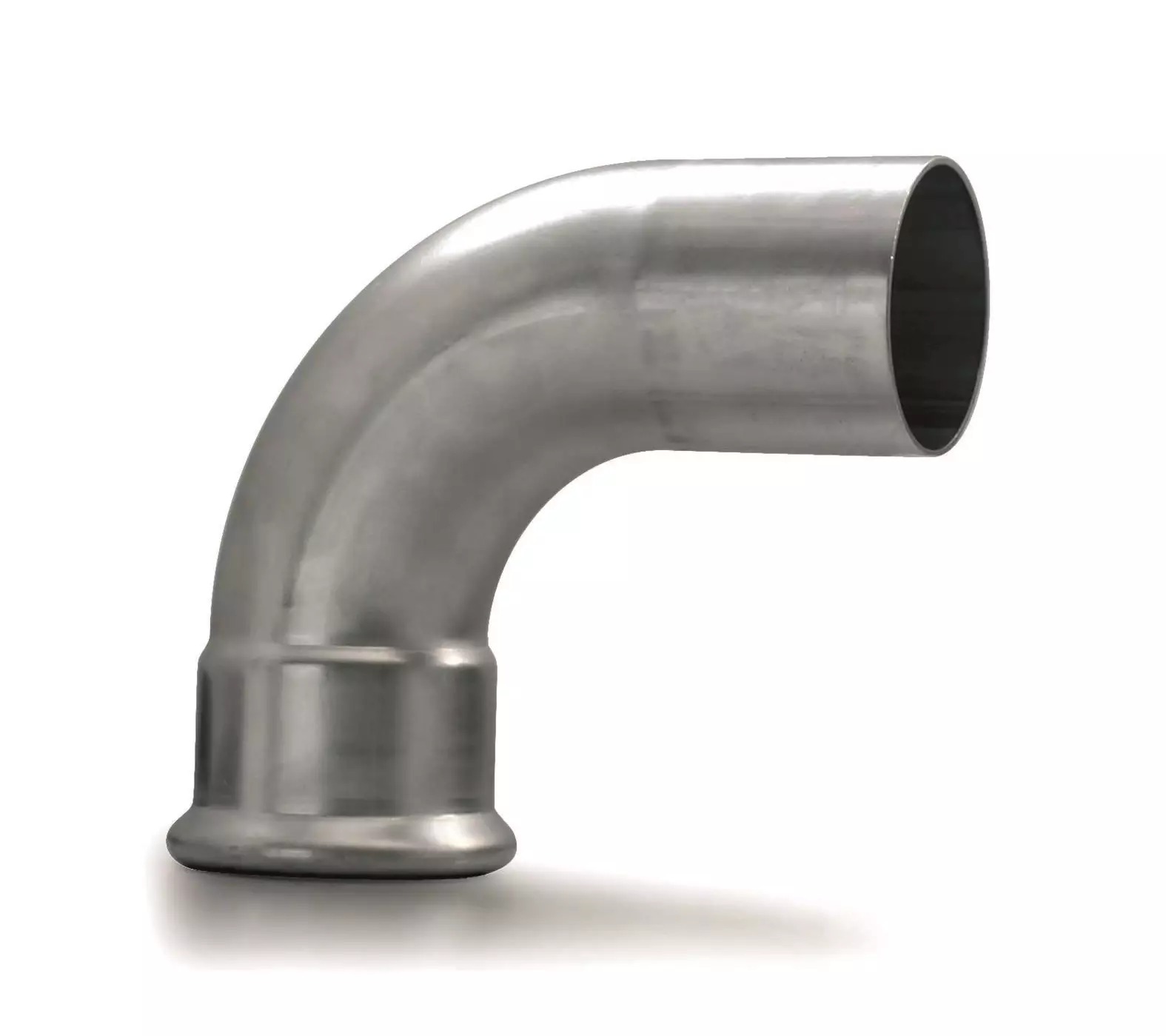

Arch 90° - s jednou zátkou - N - 108 mm
Kód: IVN21.108Související produkty
Detailní popis produktu
Tento 90° ohyb se často používá v bytových i komerčních instalacích, kde jsou vyžadovány spolehlivé a odolné lisovací spoje. Často se vyskytuje ve vytápěcích systémech, sanitárních instalacích a průmyslových aplikacích, kde se preferuje nerezová ocel kvůli odolnosti proti korozi a dlouhé životnosti. Ohyb je navržen pro použití s lisovacími nástroji a systémy, které vyžadují beznetěsný spoj bez potřeby pálení nebo svařování. Je zvlášť vhodný pro systémy, kde je místo omezené a je třeba kompaktní spoj.
Jako součást lisovacího spojovacího systému se tento ohyb instaluje pomocí certifikovaného lisovacího nástroje, který stlačí spoj kolem potrubí, zajišťuje těsný a trvalý spoj. Často se používá spolu s dalšími lisovacími spoji a nerezovými potrubími k vytvoření kompletního potrubního systému. Ohyb je vhodný jak pro nové instalace, tak pro opravy systémů, kde je spolehlivý spoj zásadní pro výkon a bezpečnost systému.
Technické parametry
| Materiál | Nerezová ocel Wst. č. 1.4404 (AISI 316L), těsnicí kroužek EPDM |
|---|---|
| Prov. teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN21.108 |
| Značka | IVAR |
Nominální tlak PN 16 znamená, že spoj je vhodný pro systémy pracující do 16 bar. Rozsah provozních teplot od -20 °C do +85 °C umožňuje použití v širokém rozsahu prostředí, včetně systémů s teplou a studenou vodou. Tyto parametry jsou zásadní pro výběr správného spoje pro danou aplikaci a zajištění kompatibility s provozními podmínkami systému.
Instalace a spojení
Instalace IVN21.108 vyžaduje lisovací nástroj kompatibilní s rozměry a materiálem spoje. Ohyb má jednu lisovací spoj a jednu zátku, což umožňuje spojení s potrubím nebo dalším spojem. Montážník musí zajistit, že potrubí je čistě zříznuté a bez ostrých hran před vložením. Lisovací nástroj musí být nastaven na správnou hloubku, aby stlačil spoj kolem potrubí a vytvořil beznetěsný spoj. Nesprávná orientace nebo nesprávná hloubka lisování může vést k slabému nebo nedokonalému spojení.
Běžné chyby při instalaci zahrnují použití nesprávného lisovacího nástroje, nekontrolu stavu potrubí před vložením a nedokontrolování hloubky lisování po instalaci. Aby se tyto problémy vyhnuly, montážník by měl sledovat pokyny výrobce a použít lisovací nástroj s indikátorem pro potvrzení správného stlačení. Po instalaci by měl spoj být vizuálně prohlédnut na případné známky poškození nebo nesprávného lisování.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní s nerezovými potrubími stejného jmenovitého průměru a lisovacím systémem. Často se používá spolu s dalšími lisovacími spoji, jako jsou přechody, křížení a redukce, k vytvoření kompletního potrubního systému. K instalaci jsou potřeba další příslušenství, jako jsou lisovací nástroje a řezače potrubí. Pro tuto verzi nejsou uvedeny konkrétní související produkty.
Technický pozadí pro projektanty
Ohyb je vyroben z nerezové oceli 1.4404 (AISI 316L), která je známá svou vysokou odolností proti korozi a mechanickou pevností. EPDM těsnicí kroužek poskytuje pružné těsnění, které kompenzuje drobné nepřesnosti a zajišťuje těsný spoj. Lisovací spoj využívá deformace spoje kolem potrubí k vytvoření trvalého spoje. Návrh ohybu umožňuje integraci do různých systémů, včetně vytápění, sanitárních a průmyslových aplikací. Životnost spoje je ovlivněna provozními podmínkami systému, včetně teploty, tlaku a typu přenášené tekutiny.
Služba a provoz
Po instalaci ohyb nepožaduje pravidelnou údržbu. Je však důležité pravidelně kontrolovat systém na netěsnosti nebo známky opotřebení, zejména v aplikacích s vysokým tlakem nebo teplotou. Pokud je detekována netěsnost, je třeba izolovat postiženou část a spoj prohlédnout na poškození nebo nesprávné stlačení. Pro tuto verzi nejsou uvedena konkrétní období údržby.
Nejčastější otázky
Může být IVN21.108 použit ve solárních vytápěcích systémech?
Ano, ohyb je vhodný pro použití ve solárních vytápěcích systémech díky svému rozsahu provozních teplot a nominálnímu tlaku.
Je ohyb kompatibilní s dalšími lisovacími spoji z IVAR?
Ano, je navržen tak, aby byl kompatibilní s dalšími lisovacími spoji a nerezovými potrubími od téhož výrobce.
Jaká je maximální provozní teplota ohybu?
Maximální provozní teplota je +120 °C, i když standardní rozsah je -20 °C až +85 °C.
Může být ohyb použit v průmyslových aplikacích s plynem?
Ano, ohyb je vhodný pro použití s inertními plyny a průmyslovými aplikacemi, pokud jsou provozní podmínky v rámci specifikovaných parametrů.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.IVN21 -oblouk 90° MF PRESS |
|---|---|
| Záruka: | 2 roky |
| Druh výrobku: | spojka / nátrubek |
| Průměr trubky: | 63 mm a více |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:55 |
