Arch 90° - s jednou zátkou - N - 15 mm

Detailní popis produktu

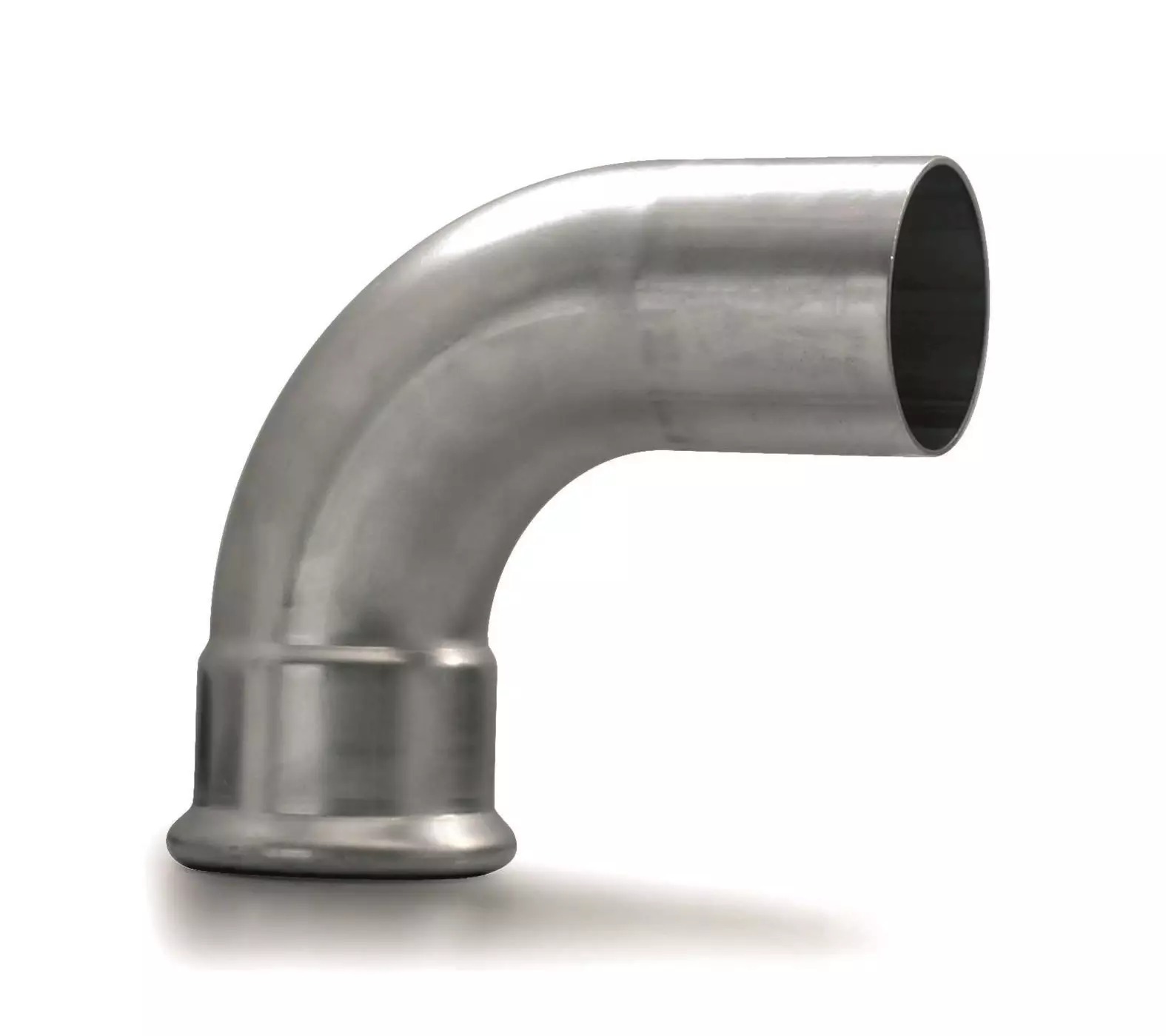

Tento 90° ohyb s jednou zátkou se běžně používá v otopných, sanitárních a hasicích systémech v obytných i komerčních budovách. Instalatéři pracující na uzavřených oběhových okruzích, solárních systémech nebo průmyslovém potrubí ocení jeho odolnost a spolehlivé těsnění. Je zvlášť vhodný pro prostředí, kde je odolnost proti korozi a vysokým teplotám klíčová. Tato spona umožňuje přesné změny směru potrubí při zachování konstrukční pevnosti a bez netěsností.

Typické aplikace zahrnují rozdělovače pro podlahové vytápění, připojení kotlů a uzavřené vodní systémy. Ohyb je často součástí většího systému nerezových spon a potrubí navrženého pro dlouhodobou spolehlivost. Design s zátkou usnadňuje zarovnání a vložení během instalace, zejména v úzkých prostorech nebo složitých rozvětveních.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek EPDM
Prov. teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN21.15
Značka	IVAR

Ohyb je určen pro nominální tlak PN 16 a pracuje v teplotním rozsahu od -20 °C do +120 °C. Tyto parametry jsou klíčové pro výběr správné spony v systémech s kolísavými tepelnými zátěžemi nebo vysokým tlakem. EPDM těsnící kroužek zajistí těsné těsnění a nerezová konstrukce odolává oxidaci a pittingu, čímž je vhodná pro jak teplé, tak studené média.

Instalace a připojení

Pro instalaci zarovnejte zátku s připraveným potrubím a vložte do ní až po zastavovací značku. Ujistěte se, že těsnící kroužek je správně umístěn a není poškozený. Použijte stlačovací nástroj kompatibilní s normami výrobce, aby byla spona pevně stlačena. Zkontrolujte rovnoměrné stlačení a po instalaci ověřte zarovnání. Běžné chyby zahrnují špatné zarovnání během stlačování, což může vést k netěsnostem, a použití nesprávných nástrojů, které mohou poškodit sponu nebo potrubí.

Kompatibilita a příslušenství

Tato spona je kompatibilní s nerezovým potrubím IVAR o průměru 15 mm. Pro kompletní systém mohou být potřeba další spony, jako jsou přímé spojky, křížovky nebo ventily. Ujistěte se, že všechny komponenty pocházejí ze stejného stlačovacího systému, aby byla zachována kompatibilita a integrity systému.

Technický pozadí pro projektanty

Vyráběn z nerezu 1.4404, ohyb nabízí vysokou odolnost proti korozi a mechanickou pevnost. EPDM těsnící kroužek poskytuje pružné těsnění, které se přizpůsobí drobným nerovnostem povrchu. Při návrhu systému zvažte třídu tlaku a tepelné roztažnosti ohybu, aby byly minimalizovány stresové body v potrubní síti. Design s zátkou umožňuje jednodušší montáž ve srovnání s plně stlačenými konci, zejména v komplexních rozvětveních.

Služba a provoz

Při pravidelných prohlídkách zkontrolujte, zda nejsou na spoji známky netěsnosti nebo opotřebení. Pokud je těsnění poškozené, je nutné vyměnit těsnící kroužek. Nejsou specifikovány žádné plánované intervaly údržby, ale doporučuje se pravidelné vizuální kontroly v systémech s vysokým využitím.

Nejčastější otázky

Může být tento ohyb použit v solárních systémech?
Ano, je vhodný pro solární systémy díky své odolnosti vůči vysokým teplotám a UV záření.

Je ohyb kompatibilní s jinými stlačovacími sponami IVAR?
Ano, je navržen k použití s nerezovým potrubím a sponami IVAR stejného průměru a stlačovacího systému.

Co se má udělat, pokud značka indikace nedosáhne 54 mm během stlačování?
Spona není správně těsnění. Demontujte a znovu stlačte pomocí správného nástroje, aby byla zajištěna plná funkce.

Může ohyb zvládnout parní aplikace?
Je vhodný pro parní aplikace v rámci specifikovaných teplotních a tlakových limitů.
