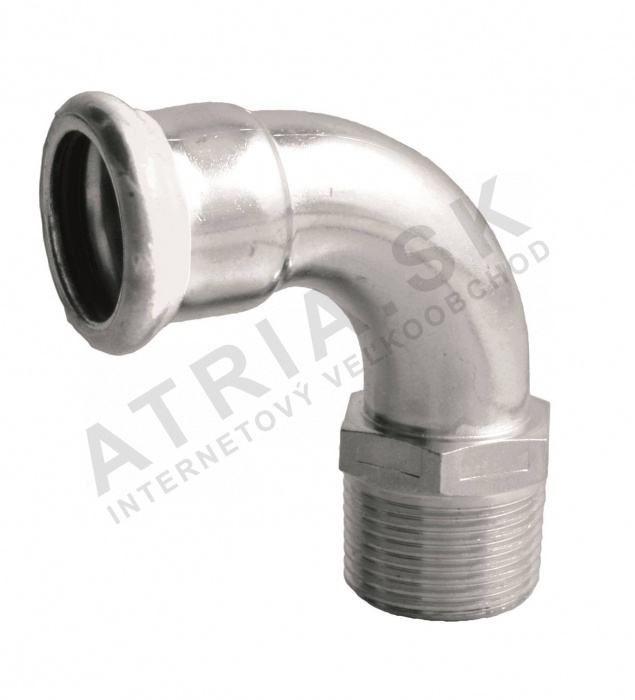

Arch 90° - vnější závit, 42 x R 6/4 IVAR.IVC83

Detailní popis produktu

Tento 90° ohyb se běžně používá v centrálním vytápění, požárním ochranném a průmyslovém potrubním systémech. Je vhodný pro uzavřené tlakové systémy a aplikace s suchým vzduchem, inertními plyny a nekvalifikovanou vodou. Tato trubková spojka je ideální pro montéry pracující na bytových, komerčních a průmyslových projektech, kde jsou požadovány bezpečné, netěsné spoje bez nutnosti svařování nebo závitování. Ohyb je navržen pro použití s lisovanými a závitovými systémy, což zajišťuje spolehlivý a efektivní proces instalace.

Jeho kompaktní design a malá hmotnost z něj dělají vhodný prvek pro úzká místa a prostředí s vysokým provozem. Ohyb je kompatibilní s širokou škálou typů systémů a často se používá spolu s dalšími lisovanými a závitovými trubkovými spojkami k vytvoření složitých potrubních rozvodů. EPDM těsnící kroužek zajišťuje odolné a pružné těsnění, což z něj dělá vhodný prvek pro dynamické systémy, kde je očekáváno pohybu nebo vibrací.

Technické parametry

Provozní teplotní rozsah od -20 °C do +120 °C umožňuje použití trubkové spojky jak v chladném, tak v horkém prostředí. Klasifikace PN 16 znamená, že je schopna odolat tlaku až 16 bar, což z ní dělá vhodný prvek pro systémy s vysokým tlakem. Tyto parametry jsou zásadní pro výběr správné trubkové spojky pro danou aplikaci a zajištění dlouhodobého výkonu.

Instalace a připojení

Instalace spočívá v připojení ohybu k lisované trubce a závitovému prvku. Strana s lisováním se montuje pomocí lisovacího nástroje kompatibilního s čelistmi typu M, zatímco závitová strana se utahuje pomocí standardních potrubních kleští. Je důležité zajistit, že indikátor lisování je plně zapojen a že těsnící kroužek je správně dosazen, aby se zabránilo únikům. Běžnou chybou je neověření polohy indikátoru lisování, což může vést k slabému nebo nedokončenému spojení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími IVARovými lisovanými a závitovými trubkovými spojkami. Je navržen k použití s lisovanými trubkami stejného jmenovitého průměru a závitovými prvky se závitem R 6/4. Při instalaci zkontrolujte, zda je lisovací nástroj nastaven na správnou velikost, a zda jsou spojovací prvky čisté a bez nečistot. Pro instalaci není potřeba žádné další povrchové úpravy nebo nátěry.

Technický pozadí pro projektanty

Ohyb je vyroben z uhlíkové pozinkované oceli, která poskytuje dobré odolnosti korozi a mechanickou pevnost. EPDM těsnící kroužek zajišťuje pružné a odolné těsnění, které umožňuje určitý pohyb bez poškození spojení. Ohyb je vhodný pro integraci do uzavřených tlakových systémů, kde může zvládat jak tepelné roztažnosti, tak mechanické namáhání. Vlastnosti materiálu a návrh zajišťují dlouhou životnost, pokud je trubková spojka správně nainstalována a používána v rámci specifikovaných parametrů.

Služba a provoz

Doporučuje se pravidelné vizuální kontroly na známky opotřebení, koroze nebo úniku. Měl by se zkontrolovat indikátor lisování, aby zůstal zapojen. Nejsou požadovány konkrétní intervaly údržby, ale trubková spojka by měla být vyměněna, pokud je pozorováno jakékoliv poškození nebo degradace. Ohyb není certifikován pro pitnou vodu a neměl by být použit v systémech s pitnou vodou.

Nejčastější otázky

Může být tento ohyb použit v požárních systémech?
Ano, je vhodný pro systémy s požární vodou, protože zvládá vysoké tlaky a je kompatibilní s lisovanými a závitovými komponentami.

Je kompatibilní s jinými lisovacími systémy?
Je navržen pro použití s IVARovými lisovacími systémy a kompatibilní s čelistmi typu M. Neměl by být použit s jinými lisovacími systémy, pokud to výrobce nezadokumentuje.

Může být použit v chlazení?
Ano, je vhodný pro systémy s chladnou vodou a chlazením, pokud zůstává provozní teplota v rámci specifikovaného rozsahu.

Je ohyb vhodný pro solární systémy?
Ano, může být použit v solárních potrubních systémech, pokud jsou teplotní a tlakové podmínky v rámci specifikovaných mezí.
