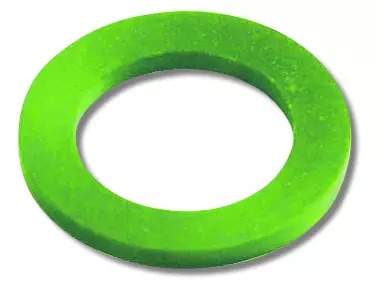

Plná prstenice - 22 mm; FPM (zelená)

Detailní popis produktu

Plné prstenice jsou zásadní komponenty pro těsnění systémů, kde je potřeba nekovové stlačení k zabránění úniku. Často se používají v průmyslových a komerčních aplikacích, jako jsou palivové trubky, solární tepelné systémy a hydraulické okruhy. Tyto systémy se často nacházejí v strojních místnostech, průmyslových závodech a solárních farmách. Prstenice musí být umístěna mezi dvěma spojovacími flány nebo adaptéry, aby zajistila hermetické těsnění za provozních podmínek. Montážník musí zajistit správné zarovnání a stlačení, aby se zabránilo únikům nebo předčasnému poškození.

Správné vybavení prstenicí je klíčové pro integritu systému. Materiál musí být kompatibilní s médiem, které je transportováno, a provozní podmínky nesmí překročit limity prstenice. Například v systémech s olejem a palivem musí prstenice odolávat chemickému poškození a udržovat své těsnící vlastnosti za cyklických teplotních změn. Ve solárních systémech musí odolávat dlouhodobé expozici vysokých teplot a UV záření bez ztráty strukturní pevnosti.

Technické parametry

Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I004993
Značka	IVAR

Rozsah provozních teplot od -20 °C do +180 °C znamená, že prstenici lze použít jak v chladných, tak i v horkých prostředích. Klasifikace PN 16 znamená, že je vhodná pro systémy s jmenovitým tlakem až 16 bar. Tyto parametry jsou zásadní pro zajištění, že prstenice je správně rozměrována a vybrána pro danou aplikaci. Překročení těchto limitů může vést ke selhání nebo ke snížení trvanlivosti.Montáž a připojení Plná prstenice se montuje mezi dva flanové nebo závitové prvky. Spojovací plochy musí být čisté, rovné a bez nečistot, aby bylo dosaženo správného těsnění. Prstenici je třeba umístit do středu a rovnoměrně stlačit příslušným momentem utažení. Rozměr připojení je 22 mm, a montážník musí zajistit, že flanec nebo adaptér je kompatibilní s touto velikostí. Běžné chyby při montáži zahrnují nerovnoměrné utažení, což může způsobit deformaci prstenice, a použití prstenice s nesprávnou tloušťkou, což může vést k únikům nebo mechanickému namáhání.

Kompatibilita a příslušenství

Tato prstenice je kompatibilní s flanovými nebo závitovými adaptéry, které akceptují plnou prstenici o rozměru 22 mm. Je vhodná pro použití s komponenty pro olej, palivo a solární systémy. Při montáži zkontrolujte, že spojovací komponenty jsou vyrobeny z kompatibilních materiálů, a že povrchy flanec jsou správně připraveny. K běžné montáži není třeba žádné další příslušenství. Související produkty zahrnují flanové adaptéry, závitové přechody a těsnící směsi pro zvýšenou výkonovost v náročných prostředích.

Technický pozadí pro projektanty

Plná prstenice funguje tím, že se stlačí mezi dvěma spojovacími plochami, aby vytvořila bariéru, která zabrání průtoku tekutin nebo plynů. Materiál FPM je vybrán díky své odolnosti vůči olejom, palivům a vysokým teplotám. Udržuje své mechanické vlastnosti v širokém rozmezí teplot a je chemicky inertní vůči médiu, které těsní. Klasifikace PN 16 zajišťuje, že prstenice může odolat očekávanému tlaku v systému. Trvanlivost prstenice závisí na provozních podmínkách, včetně teplotních kolísání, kompatibility médiem a kvalitě montáže.

Služba a provoz

Během provozu by měla být prstenice pravidelně kontrolována na známky opotřebení, deformace nebo chemické degradace. Pokud prstenice ukazuje známky úniku nebo deformace, měla by být ihned vyměněna. V dokumentu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální inspekce. Systém by měl být vyrovnán tlak a ochlazen před jakoukoliv údržbou, aby byla zajištěna bezpečnost a zabráněno poškození komponent.

Nejčastější otázky

Může být tato prstenice použita ve solárních tepelných systémech?
Ano, prstenice je vhodná pro solární tepelné systémy díky své odolnosti vůči vysokým teplotám a chemické inertnosti.

Je tato prstenice kompatibilní s olejovým médiem?
Ano, materiál FPM je speciálně navržen pro použití s oleji a palivy.

Jaká je maximální provozní teplota pro tuto prstenici?
Prstenici lze použít až do +180 °C, což ji činí vhodnou pro aplikace za vysoké teploty.

Může být tato prstenice použita s závitovými adaptéry?
Ano, pokud jsou adaptéry kompatibilní s plnou prstenicí o rozměru 22 mm a flanové plochy jsou správně připraveny.
