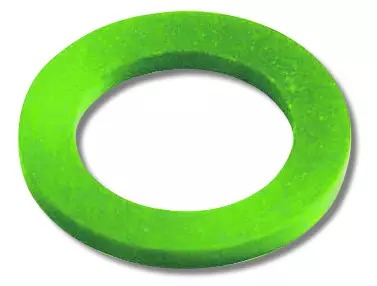

Plochá těsnící podložka - 28 mm; FPM (zelená)
Kód: I004994Související produkty
Detailní popis produktu
Ploché těsnící podložky jsou základní komponenty v průmyslových a komerčních potrubních systémech, kde je požadováno spolehlivé těsnění za různých tepelných a mechanických zatížení. Tato konkrétní plochá těsnící podložka se často používá v potrubích pro přepravu ropy, v zařízeních na skladování paliv a v solárních tepelných systémech, kde může médium zahrnovat od viskózních olejů po volatilní paliva. Instalatéři pracující v oblasti klimatizace, energie a procesního inženýrství často setkávají s takovými komponenty během údržby, modernizace nebo nových instalací. Správné vybavení a montáž zajišťují dlouhodobou funkčnost a zabrání nákladným únikům nebo znečistěním.
Ve systémech se šroubením poskytují tyto těsnící podložky pružnou, ale odolnou těsnící plochu mezi spojovanými šroubeními. Jsou zvláště vhodné pro prostředí, kde jsou klíčovými faktory teplotní kolísání a chemická odolnost. Těsnící podložku je třeba vybrat podle rozměru šroubení, nominálního tlaku systému a povahy přepravovaného média. Například ve solárních systémech musí těsnící podložka udržet svou integritu při dlouhodobém vystavení teplu a UV záření, zatímco ve systémech s palivy je kritická odolnost vůči hydrokarbonátům.
Technické parametry
| Provozní teplota | -20 °C |
|---|---|
| Nominální tlak | PN 16 |
| Kód | I004994 |
| Značka | IVAR |
Rozsah provozních teplot od -20 °C do +180 °C zajišťuje vhodnost pro jak chladné, tak horké aplikace. Označení PN 16 znamená, že těsnící podložka může zvládnout až 16 bar nominálního tlaku. Tyto parametry jsou klíčové při přiřazení těsnící podložky k provozním podmínkám systému, což zaručuje kompatibilitu s návrhem šroubení a s přepravovaným médiem.
Montáž a připojení
Montáž vyžaduje pečlivé zarovnání ploch šroubení, aby se zabránilo nerovnoměrnému stlačení těsnící podložky. Těsnící podložku je třeba umístit středově mezi plochy šroubení, aby nevznikly žádné záhyby nebo zkroucení. Šrouby je třeba zatírat rovnoměrně podle křížového postupu, aby se zabránilo deformaci a úniku. Nominální tlak musí být v souladu s maximálním provozním tlakem systému, aby nedošlo k přetížení těsnění.
Běžné chyby při montáži zahrnují použití nesprávné tloušťky těsnící podložky pro mezeru mezi šroubeními, opakované použití odstraněné těsnící podložky a přetížení šroubů. Tyto chyby mohou vést k okamžitému nebo postupnému selhání těsnění. Před montáží vždy zkontrolujte plochy šroubení na přítomnost nečistot nebo poškození. Čistá a rovná plocha je základním požadavkem pro optimální těsnící výkon.
Kompatibilita a příslušenství
Tato plochá těsnící podložka je kompatibilní se standardními šroubeními PN 16 vyrobenými z oceli, nerezové oceli nebo litiny. Je vhodná pro použití s šroubenými ventily, potrubními spojovacími prvky a příslušenstvím v systémech s ropy, palivy a solárními systémy. Při montáži zkontrolujte, zda vnitřní průměr šroubení odpovídá vnitřnímu průměru těsnící podložky. Další komponenty, jako jsou šrouby, matice a podložky, musí být vybrány podle požadavků systému na tlak a teplotu. Pro tento model nejsou potřeba žádné konkrétní příslušenství.
Technický pozadí pro projektanty
Těsnící podložka funguje tím, že se stlačí mezi dvěma plochami šroubení, aby vytvořila těsné spojení. Materiál FPM (fluoropolymer) poskytuje vysokou odolnost vůči ropy, palivům a rozpouštědům, což z ní dělá ideální volbu pro agresivní média. Její pružnost umožňuje přizpůsobení se drobným nerovnostem povrchu, čímž se zlepšuje těsnost. Ve solárních systémech musí těsnící podložka také odolávat degradaci způsobené UV zářením a tepelným cykly. Doba životnosti je ovlivněna četností tepelného roztažení, chemickou stabilitou přepravovaného média a kvalitou povrchu šroubení.
Údržba a provoz
Během provozu je třeba těsnící podložku sledovat na známky opotřebení, jako jsou trhliny, tvrdnutí nebo ztráta elasticity. Tyto změny mohou signalizovat vystavení nekompatibilním chemikáliím nebo nadměrným teplotám. Doporučuje se pravidelné vizuální kontroly, zejména po vypnutí systému nebo během údržby. V technických datech nejsou stanoveny konkrétní intervaly údržby. Jakákoli zjištěná degradace by měla vést k výměně těsnící podložky, aby se zabránilo únikům.
Nejčastější otázky
Může se tato těsnící podložka použít ve skladovacích nádržích s palivy?
Ano, materiál FPM je odolný vůči ropy, což z ní dělá vhodnou volbu pro použití ve skladovacích a přepravních systémech s palivy.
Je tato těsnící podložka kompatibilní se šroubeními z nerezové oceli?
Ano, je kompatibilní se šroubeními z nerezové oceli, pokud návrh šroubení a jeho tlakové označení odpovídá specifikaci PN 16.
Jaká je minimální provozní teplota pro tuto těsnící podložku?
Těsnící podložka je určena pro provoz až do -20 °C, což z ní dělá vhodnou volbu pro chladná prostředí.
Může se tato těsnící podložka znovu použít po demontáži?
Ne, jakmile je odstraněna, by měla být nahrazena, aby bylo zajištěno bezpečné a těsné spojení při opětovné montáži.
Doplňkové parametry
| Kategorie: | Příslušenství pro ALPEX |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.003 kg |
| Druh výrobku: | těsnění / příchytka / příslušenství |
| Jmenovitý tlak: | PN 16 |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:02 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
