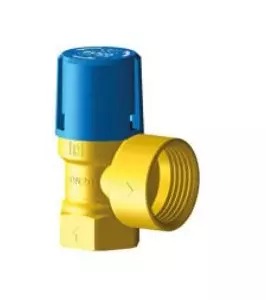

Pojistný ventil pro teplou vodu - 1 palce Fx5/4 palce F; Kv 0,684; 8bar; KB25 DUCO

Detailní popis produktu

Tento pojistný ventil se běžně používá v bytových a komerčních soustavách teplé vody, kde je regulace tlaku zásadní pro integrity a bezpečnost systému. Je typicky instalován v otopných okruzích, nádržích na vodu a oběhových smyčkách, aby zabránil přetlakovým situacím, které by mohly vést k poruše systému. Ventil je navržen pro použití v uzavřených systémech, kde tepelná roztažnost nebo provoz čerpadla může způsobit tlakové kolísání. Instalatéři a technici pracující na centrálních otopných systémech, solárních otopných instalacích nebo průmyslových okruzích teplé vody si s touto funkcí ventilu poradí.

Správná instalace a výběr pojistného ventilu jsou klíčové pro bezpečný provoz otopných systémů. Tento ventil je určen pro systémy s maximální pracovní teplotou až +95 °C a nominální klasifikací PN16. Nastavitelný otevírací tlak umožňuje přizpůsobit ventil konkrétním požadavkům systému, čímž se zajistí jeho aktivace na požadovaném tlakovém prahu a uvolnění přebytečného tlaku, aby byl systém chráněn.

Technické parametry

Materiál	Mosaz
Pracovní teplota	0 °C
Nominální tlak	PN 16
Kód	692532.80
Značka	IVAR

Nominální klasifikace PN16 znamená, že ventil je vhodný pro systémy pracující až při 16 bar. Rozsah nastavitelného otevíracího tlaku od 6 do 10 bar umožňuje montéru vybrat vhodný prah pro konkrétní aplikaci. Rozsah pracovní teploty od 0 °C do +95 °C zajišťuje kompatibilitu s širokou škálou otopných systémů. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby byl ventil efektivní za očekávaných provozních podmínek.

Instalace a připojení

Ventil je připojen pomocí 1 palcové závitu ženského a 5/4 palcového závitu ženského, což zajišťuje kompatibilitu se standardními potrubními přípojkami v systémech teplé vody. Během instalace je důležité ověřit, že ventil je správně orientován, s vyznačeným směrem průtoku na tělese. Ventil by měl být instalován v místě, které umožňuje snadný přístup pro kontrolu a úpravu. Běžné chyby při instalaci zahrnují nesprávnou orientaci, která může ovlivnit výkon ventilu, a nedostatečné určení požadovaného otevíracího tlaku při objednávce. Otevírací tlak musí být vybrán z dostupných možností (6, 7, 8, 9 nebo 10 bar) a oznámen dodavateli před objednáním.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se standardními systémy teplé vody a může být integrován s tlakovými měřicími přístroji, expanzními nádoby a oběhovými čerpadly. Při objednávce musí být určen požadovaný otevírací tlak, protože ventil není dodáván s výchozím nastavením. V standardní dodávce nejsou zahrnuta žádná další příslušenství, proto musí být požadované komponenty, jako jsou tlakové měřicí přístroje nebo montážní závěsy, objednány zvlášť. Ventil není kompatibilní s parními systémy nebo aplikacemi s vysokou teplotou mimo stanovený provozní rozsah.

Technický pozadí pro projektanty

Ventil funguje tak, že umožňuje uvolnění přebytečného tlaku, když systémový tlak překročí nastavený otevírací tlak. Mosazná konstrukce poskytuje dobré odolnosti proti korozi a mechanickou pevnost, což z něj dělá vhodný pro dlouhodobé použití v systémech teplé vody. Nastavitelné tlakové nastavení umožňuje flexibilitu v návrhu systému, čímž lze ventil přizpůsobit konkrétním tlakovým požadavkům instalace. Doba životnosti a účinnost ventilu jsou ovlivněny faktory, jako je frekvence tlakových kolisání, kvalita instalace a pracovní teplota. Správná integrace do systému zajišťuje, že ventil funguje spolehlivě a bezpečně po celou očekávanou dobu životnosti.

Služba a provoz

Pravidelná kontrola ventilu je doporučena, aby byl funkční a bez zácp. Ventil by měl být kontrolován na známky opotřebení, koroze nebo netěsnosti. Pokud je ventil zjištěn jako vadný nebo nefungující správně, měl by být okamžitě vyměněn. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale je vhodné kontrolovat ventil během pravidelné údržby systému. Otevírací tlak by neměl být upravován, pokud se systémové požadavky nezmění, a jakékoli úpravy by měly být provedeny podle pokynů výrobce.

Nejčastější otázky

Může být ventil použit v uzavřeném systému teplé vody?
Ano, ventil je vhodný pro použití v uzavřených systémech teplé vody, kde je regulace tlaku potřeba k zabránění přetlakovým situacím.

Jaká je maximální pracovní teplota pro tento ventil?
Ventil je klasifikován pro provoz až +95 °C, což z něj dělá vhodný pro použití v systémech teplé vody s běžnými teplotními rozsahy.

Je otevírací tlak pevný nebo nastavitelný?
Otevírací tlak je nastavitelný a může být nastaven na jednu z dostupných hodnot (6, 7, 8, 9 nebo 10 bar) při objednávce.

Jaké typy závitů jsou k dispozici pro připojení?
Ventil je vybaven 1 palcovým ženským a 5/4 palcovým ženským závitem pro připojení ke standardním potrubním přípojkám.
