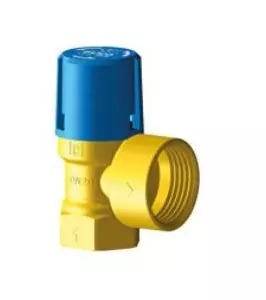

Pojistný ventil pro teplou vodu - 2 "Fx2 1/2F"; 900kW; 6bar; KB50 DUCO

Detailní popis produktu

Pojistné ventily pro teplou vodu jsou nezbytné komponenty vytápěcích a sanitárních systémů, aby se zabránilo přetlakovým situacím, které by mohly vést k poškození systému. Model IVAR KB50 DUCO se obvykle instaluje v bytových i komerčních budovách, kde systémy teplé vody pracují za různých tepelných a hydraulických zátěží. Instalatéři pracující na centrálních vytápěcích systémech, solárních vytápěcích zařízeních nebo na velkých zásobnících teplé vody najdou tento ventil vhodný pro zajištění bezpečného provozu v rámci definovaných tlakových mezí. Ventil je navržen pro integraci do systémů s nominálním tlakem až PN16 a provozními teplotami od 0°C do +95°C.

Korektní výběr pojistného ventilu je klíčový pro integritu systému. Ventil musí odpovídajícím způsobem systému maximálnímu povolenému tlaku a rozsahu teplot. Je také důležité zajistit, že ventil je vhodně rozměrován pro zvládnutí očekávaného průtoku při uvolňování přebytku tlaku, aniž by způsobil nadměrný zpětný tlak nebo odpor toku. Rozsah nastavitelného otevíracího tlaku umožňuje jemné ladění podle konkrétních požadavků systému.

Technické parametry

Materiál	Mosaz Poznámka
Provozní teplota	0 °C
Nominální tlak	PN 16
Kód	695065.60
Značka	IVAR

Rozsah provozních teplot od 0°C do +95°C znamená, že ventil je vhodný pro systémy studené i teplé vody. Klasifikace PN16 znamená, že ventil může zvládnout maximální nominální tlak 16 bar, což je vyšší než maximální nastavitelný otevírací tlak 10 bar. To zajišťuje, že ventil zůstává funkční a bezpečný za normálních i abnormálních provozních podmínek.

Montáž a připojení

Ventil je dodáván s připojením 2" F x 2 1/2" F, které musí během montáže odpovídajícím způsobem velikosti potrubí. Instalatéři by měli zajistit, že ventil je namontován ve svislé poloze s volným výstupem, aby bylo zajištěno správné uvolnění přebytku tlaku. Klíčovým krokem je ověření, že systémový tlak nepřesahuje maximální nastavený otevírací tlak ventilu. Běžné chyby při montáži zahrnují nesprávnou orientaci, nezohlednění směru výstupu nebo použití nekompatibilních závitů. Je také důležité zkontrolovat, že ventil je namontován před jakýmikoli komponenty, které by mohly omezit tok během uvolňování přebytku tlaku.

Kompatibilita a příslušenství

Tento pojistný ventil je kompatibilní se systémy teplé vody pracující v rámci specifikovaných tlakových a teplotních rozsahů. Obvykle se používá spolu s expanzními nádoby, redukčními ventily a teplotními regulátory. Při objednávce je třeba specifikovat požadovaný otevírací tlak (6, 7, 8, 9 nebo 10 bar), protože není přednastaven. Pro standardní montáž není potřeba žádné další příslušenství, ale doporučuje se namontovat tlakový manometr pro monitorování.

Technický pozadí pro projektanty

Ventil pracuje na principu přímo působícího pružinového mechanismu, kde pružinová síla je nastavitelná pro ovládání otevíracího tlaku. Mosazná konstrukce poskytuje dobré odolnosti korozi a mechanickou pevnost, což z něj dělá vhodný produkt pro dlouhodobé použití v prostředí teplé vody. Ventil se integruje do systému tím, že reaguje na tlakové kolísání a uvolňuje přebytečný tlak přes výstupní port. Trvanlivost je ovlivněna četností tlakových nárazů, kvalitou vody (např. obsah minerálů) a přesností nastavení tlaku. Pravidelná kontrola sedlové plochy ventilu a stavu pružiny je doporučena pro udržení účinnosti.

Údržba a provoz

Pravidelné kontroly by měly zahrnovat ověření integrity sedlové plochy ventilu a zajištění, že výstupní port je volný od případných zácp. Nastavení pružiny by mělo být periodicky zkontrolováno, aby byl otevírací tlak stále v rámci specifikovaného rozsahu. V návodu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se kontrolovat ventil během cyklů údržby systému. Pokud ventil ukazuje známky opotřebení nebo neodpovídá správně na změny tlaku, měl by být okamžitě vyměněn, aby se zabránilo riziku přetlaku v systému.

Nejčastější otázky

Lze otevírací tlak upravit po instalaci?
Ano, ventil je dodáván s nastavitelným otevíracím tlakem od 6 do 10 bar v krocích 1 bar. Nastavení musí být vybráno při objednávce a nelze jej změnit po instalaci.

Je tento ventil vhodný pro použití v solárních vytápěcích systémech?
Ano, pokud systém pracuje v rámci specifikovaného teplotního rozsahu od 0°C do +95°C a tlak nepřesahuje maximální otevírací tlak ventilu.

Jaká je maximální povolená provozní teplota pro tento ventil?
Ventil je klasifikován pro provoz až do +95°C, což z něj dělá vhodný produkt pro aplikace s teplou vodou, ale ne pro páru nebo systémy s vysokou teplotou.

Lze tento ventil použít v systémech studené vody?
Ano, ventil je vhodný pro systémy studené vody, protože jeho provozní teplotní rozsah zahrnuje 0°C. Tlak však musí být stále v rámci specifikací ventilu.
