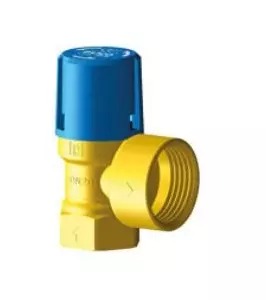

Pojistný ventil pro teplou vodu - 6/4 "Fx2 "F; 600kW; 6bar; KB40 DUCO

Detailní popis produktu

Pojistné ventily pro teplou vodu jsou základní komponenty v topných a sanitárních soustavách, kde mohou vznikat tlakové změny způsobené tepelnou expanzí nebo činností čerpadel. Tento model se běžně používá v průmyslových a velkých komerčních budovách, včetně hotelů, nemocnic a bytových domů s více bytovými jednotkami. Montéři ho obvykle integrují do uzavřených systémů teplé vody, kde zajišťuje integrity systému tím, že uvolňuje přebytečný tlak, když jsou překročeny limity. Ventil pracuje v rozmezí teplot od 0°C do +95°C a je vhodný pro systémy s maximálním výkonem 600kW.

Správné rozměření a umístění ventilu jsou kritické pro jeho efektivní funkci bez nezbytného vybírání. Ventil musí být nainstalován v místě, které umožňuje snadný přístup pro kontrolu a údržbu. Obvykle se montuje na svislou trubku, přičemž výstupní trubka je směrována do bezpečného místa, jako je odtokový bod nebo shromažďovací nádrž. Ventil musí být nainstalován v souladu s místními stavebními normami a pokyny výrobce.

Technické parametry

Materiál	Mosaz
Prováděcí teplota	0 °C
Jmenovitý tlak	PN 16
Kód	694050.60
Značka	IVAR

Klasifikace PN 16 znamená, že ventil je vhodný pro systémy pracující s maximálním tlakem 16 bar. Rozsah nastavitelného otevíracího tlaku od 6 do 10 bar umožňuje přizpůsobení podle návrhového tlaku systému. Rozsah provozní teploty od 0°C do +95°C zajišťuje kompatibilitu s běžnými systémy teplé vody. Tyto parametry jsou zásadní pro výběr správného modelu podle hydraulických požadavků a tepelných podmínek systému.

Instalace a připojení

Tento ventil je vybaven šroubením 6/4" F x 2" F, což zaručuje kompatibilitu se standardními průměry trubek v průmyslových a komerčních instalacích. Instalační postup zahrnuje upevnění ventilu do systému vhodnými těsnícími materiály, jako je PTFE pásko nebo vhodný kroužek. Výstupní trubka musí být rozměrována tak, aby zvládla maximální průtok bez vzniku zpětného tlaku. Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečnou podporu výstupní trubky a nezadání požadovaného otevíracího tlaku při objednávce. Vždy ověřte tlak a teplotní podmínky systému před instalací.

Kompatibilita a příslušenství

Tento pojistný ventil je navržen pro použití s systémy teplé vody a je kompatibilní se standardními potrubními komponentami, jako jsou redukční ventily, expanzní nádoby a teplotní senzory. Při objednávce je nutné zadat požadovaný otevírací tlak (6, 7, 8, 9 nebo 10 bar), aby odpovídal požadavkům systému. V běžném balení nejsou zahrnuta žádná příslušenství. Ujistěte se, že výstupní trubka je správně rozměrována a směrována do bezpečného místa, aby se zabránilo poškození vodou.

Technický pozadí pro projektanty

Ventil pracuje na principu pružinového mechanismu, který se otevírá, když systémový tlak překročí nastavený prah. Mosazná konstrukce poskytuje dobrou odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný prvek pro prostředí teplé vody. Rozsah nastavitelného tlaku umožňuje přesné nastavení bezpečnostních marginál. Ventil se integruje do systému jako bezpečnostní prvek, který zajišťuje, že tlak nepřekročí bezpečné limity během tepelné expanze nebo činnosti čerpadel. Doba životnosti a účinnost závisí na kvalitě instalace, čistotě systému a četnosti provádění kontrolních údržeb.

Údržba a provoz

Pravidelná kontrola je doporučena, aby byl ventil funkční a bez zácp. Výstupní trubka by měla být kontrolována na známky opotřebení nebo netěsnosti. V návodu není uvedeno žádné konkrétní intervaly údržby, ale pravidelné testování funkce ventilu je doporučeno. Pokud ventil ukazuje známky koroze nebo mechanického selhání, měl by být okamžitě vyměněn. Vždy se obracejte na technickou dokumentaci výrobce pro podrobné pokyny k údržbě.

Nejčastější otázky

Lze otevírací tlak upravit po instalaci?
Ne, otevírací tlak musí být zadán při objednávce. Ventil je dodáván s pevným nastavením 6, 7, 8, 9 nebo 10 bar.

Je tento ventil vhodný pro použití v otevřených systémech teplé vody?
Ne, tento model je navržen pro uzavřené systémy teplé vody, kde tepelná expanze může způsobit zvýšení tlaku.

Jaká je maximální provozní teplota tohoto ventilu?
Ventil je certifikován pro provoz až do +95°C, jak je uvedeno v technických parametrech.

Lze tento ventil použít s glykolovými tepelnými nositeli?
V návodu není uvedena žádná informace o kompatibilitě s glykolovými kapalinami. Ověřte kompatibilitu pomocí technického listu výrobce.
