Polmesiac - dílka dveří DC0021 pro kotle se sférickou komorou

Detailní popis produktu

Dílky dveří jsou základními komponenty pevnopalivových kotlů, zajišťující tepelnou účinnost a konstrukční stabilitu spalovací komory. Tento model je speciálně navržen pro kotle se sférickou spalovací komorou, kde přesné těsnění a odolnost vůči teplu jsou klíčové. Instalatéři pracující s kotle Atmos si všimnou, že tento dílek je vhodný pro dolní i střední dveřní sestavy dvou- nebo tříkomorových systémů. Tloušťka dílky zajišťuje dostatečnou izolaci, přičemž zároveň zachovává kompatibilitu se standardními rozměry dveří a těsnícími systémy.

Při montáži je důležité zohlednit stávající izolační vrstvy a těsnící materiály. Dílka je umístěna za izolací dveří, tvoří sekundární bariéru, která zvyšuje udržení tepla a minimalizuje tepelné ztráty. Často se používá v bytových i komerčních topných systémech, kde jsou pevnopalivové kotle integrovány do centrálního vytápění nebo samostatných aplikací.

Technické parametry

Tloušťka	32 mm
Hmotnost	5,175 kg
Kód	DC0021
Značka	Atmos

Tloušťka 32 mm je klíčová pro zajištění toho, že dílka poskytuje dostatečnou izolaci bez ovlivnění mechanické funkce dveří. Tato velikost je vybrána tak, aby odpovídala vnitřní geometrii sférické komory a tloušťce izolace dveří. Hmotnost 5,175 kg ukazuje na pevnou konstrukci vhodnou pro dlouhodobé provozování v prostředí vysokých teplot.

Montáž a připojení

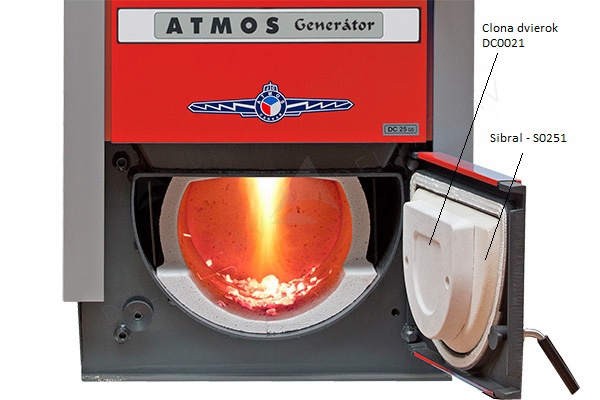

Dílka se montuje za izolační vrstvu dveří, aby byla pevně umístěna v určené komoře. Je důležité ověřit, že izolační materiál je správně umístěn a že dílka je zarovnaná s rámem dveří. Běžné chyby při montáži zahrnují špatnou polohu, což může vést k nerovnoměrnému rozdělení tepla nebo problémům s těsněním. Dílku nesmí být násilně zasunuta, protože to může způsobit deformaci nebo trhliny. Zkontrolujte, že dílka je rovnoměrně umístěna a že mezi dílkou a stěnami komory nejsou mezery.

Kompatibilita a příslušenství

Tato dílka je kompatibilní s řadou modelů kotlů Atmos, včetně DC18S (verze se sférickou komorou), DC100, CxxS, CxxST, ACxxS, DCxxRS, DCxxGS, DCxxGSE, DCxxGD, DCxxGSX, GSxx, GSXxx, KCxxS, DCxxR pro dolní dveře a DCxxSP(L), DCxxSPX(L), CxxSP(L), DCxxGSP(L), ACxxSP(L), KCxxSP(L) pro střední dveře tříkomorových kotlů. Není vhodná pro modely DC105S a DC150S. Izolační a těsnící materiály je třeba objednat zvlášť. Související produkty zahrnují Izolace Sibral pro malé dveře Atmos - tenká a Těsnicí pásko S0241 pro malé dveře.

Technický pozadí pro projektanty

Dílka je vyrobena z keramických materiálů, vybraných pro svou vysokou tepelnou odolnost a odolnost vůči opakovanému tepelnému cyklování. Návrh sférické komory umožňuje rovnoměrnější rozdělení tepla a zlepšenou účinnost spalování. Dílka je součástí sekundárního těsnícího systému, pracuje spolu s izolací dveří a těsnícím páskem, aby minimalizovala tepelné ztráty a udržovala tlak v komoře. Vlastnosti materiálu zajišťují, že dílka zůstává stabilní při vysokých teplotách a nesmrskne se v průběhu času. Správná integrace do topné soustavy vyžaduje pozornost k zarovnání a umístění dílky, aby se minimalizovalo riziko vzniku napětí, které by mohlo vést k trhlinám.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučovány, aby bylo možné zjistit známky opotřebení, deformace nebo trhlin. Dílka by měla zůstat nepoškozená a bez sazí nebo nečistot, které by mohly ovlivnit její těsnící vlastnosti. Pokud je detekováno poškození, dílka by měla být vyměněna, aby byla zachována účinnost systému. V návodu nejsou uvedena konkrétní intervaly pro údržbu, ale údržba by měla být prováděna jako součást pravidelné údržby kotle.

Nejčastější otázky

Může být dílka použita s všemi modely kotlů Atmos?
Ne, není kompatibilní s modely DC105S a DC150S. Zkontrolujte označení modelu, abyste potvrdili kompatibilitu.

Je dílka vhodná pro dolní i střední dveře?
Ano, je navržena pro použití s dolními dveřmi dvoukomorových kotlů a středními dveřmi tříkomorových kotlů, v závislosti na modelu.

Které materiály jsou použity při výrobě dílky?
Dílka je vyrobena z keramických materiálů, vybraných pro jejich tepelnou odolnost a odolnost v prostředí vysokých teplot.

Které další komponenty jsou potřeba pro montáž?
Dílka musí být použita spolu s izolací Sibral a těsnícím páskem, které jsou k dispozici zvlášť.
