Sibralová izolácia malých dvierok Atmos - tenká

Detailní popis produktu

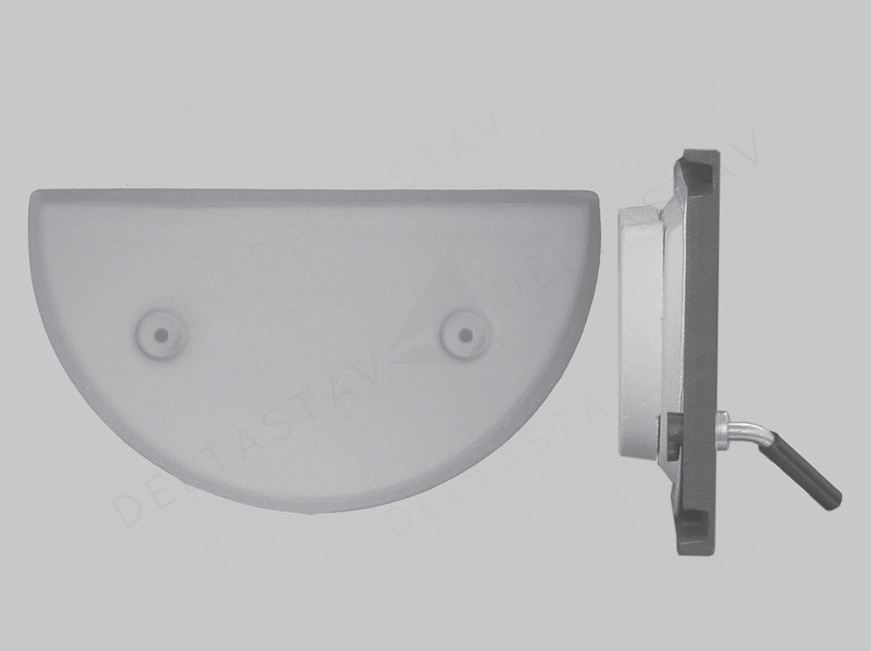

Izolace Sibral pro malé dveře je klíčovým prvkem u kotlů na pevná paliva, zajišťuje tepelnou účinnost a těsnost. Montére pracující na kotlích Atmos s keramickými kuličkovými komorami a dveřními závěsy najdou tuto izolaci nezbytnou pro udržování výkonu systému. Běžně se používá v bytových i komerčních topných systémech, kde je vyžadováno přesné izolování dveřních sestav. Izolace se obvykle montuje na kotle s konfigurací tří komor a keramickými těsnicími mechanismy, což zajistí správné zapadnutí dveřního závěsu do kuličkové komory při uzavření dveří.

Při správné montáži izolace Sibral zůstávají dveře během provozu pevně těsně uzavřené, což zmenšuje tepelné ztráty a zvyšuje účinnost spalování. Tato izolace je zvláště vhodná pro modely s keramickými komponenty, kde dveřní závěs (polokruhový tvar) zapadne do kuličkové komory a vytvoří bezpečné těsnění. Hrubka izolace a její materiálové vlastnosti jsou specificky navrženy tak, aby odolaly tepelným namáháním v těchto systémech.

Technické parametry

Hrubka	32 mm
Hmotnost	1,265 kg
Kód	S0251
Značka	Atmos

Hrubka izolace 32 mm je klíčová pro zajištění přesného sednutí a efektivního tepelného bariéry. Tato velikost umožňuje správné zarovnání s keramickou kuličkovou komorou a dveřním závěsem, což zabrání úniku vzduchu a tepelným ztrátám. Hmotnost 1,265 kg znamená kompaktní a manérovatelný komponent, vhodný pro standardní montážní postupy bez nutnosti dodatečných opěrných konstrukcí.

Montáž a připojení

K montáži izolace Sibral začněte tím, že se ujistíte, že rám dveří a keramické komponenty jsou čisté a bez nečistot. Zarovnejte izolaci s rám dveří a upevněte ji pomocí zahrnutých šroubů M6x65 mm a podložek. Důležité je ověřit, že dveřní závěs správně zapadne do kuličkové komory při uzavření dveří. Běžnou chybou je přetížení šroubů, což může vést k poškození nebo poškození keramických komponent. Při výměně izolace je také vhodné prohlédnout a případně vyměnit těsnicí pásku, která je umístěna v samostatné drážce kolem izolačního panelu.

Kompatibilita a příslušenství

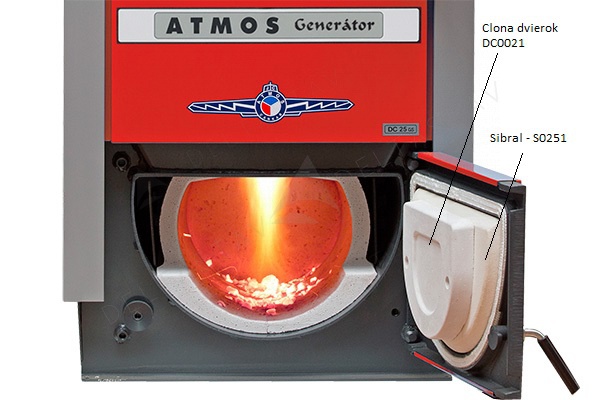

Tato izolace Sibral je kompatibilní s řadou kotlů Atmos, včetně DC18S (verze s kuličkovou komorou), DC100, CxxS, CxxST, ACxxS, DCxxRS, DCxxGS, DCxxGSE, DCxxGD, DCxxGSX, GSxx, GSXxx, KCxxS, DCxxR a modely s třemi komorami jako DCxxSP(L), DCxxSPX(L), CxxSP(L), DCxxGSP(L), ACxxSP(L), KCxxSP(L). Je také vhodná pro použití s horními dveřmi u uhlíkových kotlů CxxS a CxxST, avšak v těchto případech musí být šrouby zkráceny na M6x35 mm. Při výměně izolace se doporučuje také vyměnit těsnicí pásku (S0241) a dveřní závěs (DC0021), aby bylo zajištěno kompletní a efektivní těsnění.

Technický pozadí pro projektanty

Izolace Sibral funguje jako tepelná bariéra mezi spalovací komorou a vnějším prostředím. Je vyrobena z materiálu odolného vysokým teplotám, který si udržuje svou strukturu i při tepelném namáhání. Keramická kuličková komora a dveřní závěs pracují společně k vytvoření bezpečného těsnění při uzavření dveří, což zabrání pronikání vzduchu a ztrátám tepla. Hrubka izolace a její materiálové vlastnosti jsou vybrány tak, aby zajistily dlouhodobou odolnost a minimální tepelnou vodivost. Integrace izolace do topného systému je klíčová pro udržování účinnosti spalování a snížení energetických ztrát.

Služba a provoz

Pravidelná kontrola izolace Sibral je doporučena, aby bylo zajištěno, že zůstává nepoškozená a správně těsně uzavřená. Vyhledejte známky opotřebení, jako jsou trhliny nebo deformace, a ověřte, že dveřní závěs správně zapadá do kuličkové komory. Pokud izolace dojde k poškození nebo nesprávnému usazení, měla by být okamžitě vyměněna, aby se zabránilo tepelným ztrátám a neefektivitě. Nejsou stanoveny konkrétní servisní intervaly, ale pravidelná údržba je doporučena, aby byl zajištěn optimální výkon.

Nejčastější otázky

Může být tato izolace použita s všemi modely kotlů Atmos?
Je kompatibilní s většinou kotlů Atmos s keramickými kuličkovými komorami a dveřními závěsy, ale ne s modely DC105S a DC150S. Vždy ověřte specifikace modelu před montáží.

Je nutné vyměnit těsnicí pásku při výměně izolace?
Ano, těsnicí páka je umístěna v samostatné drážce a může být také potřeba vyměnit, aby bylo zajištěno kompletní těsnění.

Mohou být šrouby znovu použity při montáži nové izolace?
U horních dveří u modelů CxxS a CxxST musí být šrouby zkráceny na M6x35 mm. Jinak mohou být původní šrouby znovu použity, pokud jsou v dobrém stavu.

Co se má kontrolovat po montáži?
Ujistěte se, že dveřní závěs správně zapadne do kuličkové komory a že izolace je pevně upevněna bez přetížení šroubů.
