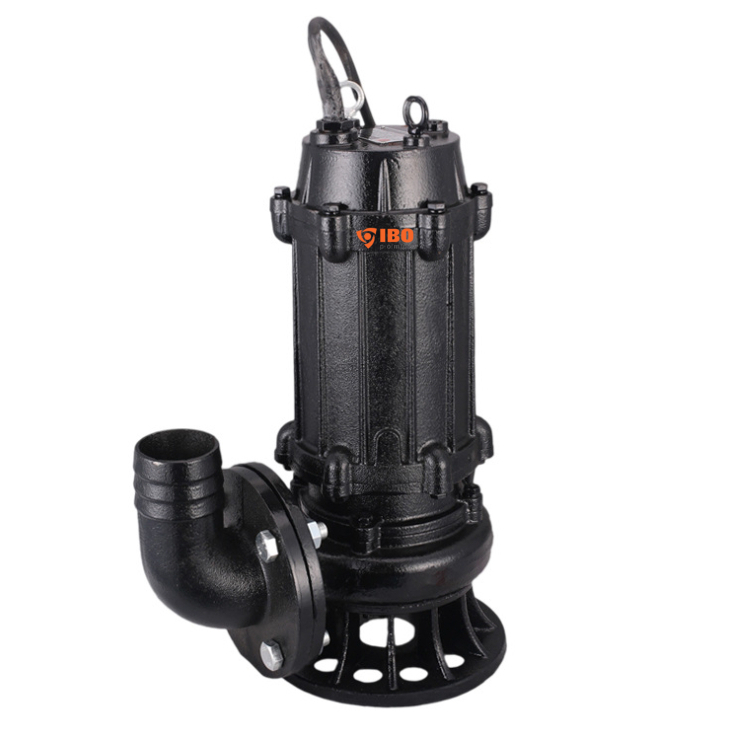

Submersibilní čerpadlo na kal IBO MWQ 50/1100 s míchadlem 400V

Detailní popis produktu

Submersibilní čerpadla na kal jsou základní komponenty ve správě odpadních vod, zejména v prostředích, kde se vyskytuje surová odpadní voda, kal nebo těžce znečištěná voda. Montéžní firmy a technici často potkávají husté usazeniny a zavěšené částice v čistírnách odpadních vod, čerpacích stanicích a průmyslových odtokových systémech. V takových podmínkách je IBO MWQ 50/1100 vhodným řešením pro neustálý provoz. Jeho míchadlo zajišťuje rozklad hustého kalu, zabrání zácpám a udržuje efektivní průtok. Čerpadlo se často instaluje do podzemních jam nebo nádrží, kde je omezen přístup a médium obsahuje vysoké koncentrace pevných látek.

Při integraci čerpadla do systému je důležité zvážit hydraulické zatížení, rozměry nádrže a přítomnost zavěšených částic. Čerpadlo se obvykle používá spolu s ovládacími panely a hladinovými senzory, aby byl provoz automatizován a zabrán suchému běhu. Je vhodné i pro systémy, kde médium obsahuje vláknitý materiál nebo jiné abrazivní látky. Hřídel motoru je vyrobena z nerezové oceli, což poskytuje odolnost proti korozi a mechanickému namáhání. Dvojitá mechanická těsnění zajistí, že motorová komora zůstane vodotěsná, i v agresivních prostředích.

Technické parametry

EAN	5903887207560
Délka napájecího kabelu (m)	5
Maximální průtok (l/min)	300
Napětí čerpadla (V)	400 V
Rozměry V x Š x H (cm)	47x23x19
Výška čerpadla (m)	13
Hmotnost	23 kg
Kód	PR_40116
Značka	IBO

Maximální průtok čerpadla 300 l/min a výška 13 m jsou klíčové faktory pro určení jeho vhodnosti pro konkrétní aplikaci. Tyto hodnoty ovlivňují rozměry nádrže a požadovanou kapacitu čerpání. Napájení 400V je běžné pro trojfázové průmyslové aplikace a musí být ověřeno proti elektrické infrastruktuře místa. Délka napájecího kabelu 5 m je vhodná pro většinu standardních instalací, ale může být prodloužena, pokud je to nutné. Rozměry a hmotnost jsou důležité pro manipulaci a umístění během instalace.

Instalace a připojení

Čerpadlo IBO MWQ 50/1100 se instaluje přímo do nádrže nebo jámy, přičemž je čerpadlo plně ponořeno. Instalační proces zahrnuje zajištění čerpadla v stabilní pozici a zajištění bezpečného vedení kabelu k ovládacímu panelu. Čerpadlo se připojuje k trojfázovému napájení 400V a elektrické připojení musí provádět kvalifikovaný elektrikář. Vstupní a výstupní otvory jsou závitové a rozměry připojení musí být ověřeny, aby odpovídaly stávající potrubní síti. Během instalace je důležité zkontrolovat výstřih čerpadla a integritu těsnění. Běžné chyby zahrnují nesprávné vedení kabelu, které může vést ke zkratu, a nesprávné umístění, které může způsobit mechanické namáhání těla čerpadla.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní se standardními systémy pro čerpání odpadních vod a může být integrováno s hladinovými senzory, ovládacími panely a zpětnými kohouty. Pro optimální výkon se doporučuje použít ovládací systém s ochranou proti suchému běhu a monitorováním přetížení. Další příslušenství, jako jsou pružné spojky a kompenzátory, mohou být potřeba, aby bylo možné přijmout tepelné roztažnost a vibrace. Pro tuto verzi nejsou uvedeny konkrétní související produkty, ale montéžní firmy by měly zajistit, že všechny elektrické a mechanické komponenty jsou kompatibilní se specifikacemi čerpadla.

Technický pozadí pro projektanty

Čerpadlo IBO MWQ 50/1100 pracuje pomocí odstředivého čerpacího mechanismu, přičemž rotor generuje průtok a tlak. Vestavěné míchadlo je dodatečnou komponentou, která se otáčí nezávisle a rozkládá husté usazeniny, aby se zabránilo usazování. Nerezová hřídel motoru poskytuje odolnost proti korozi a mechanickému opotřebení, zatímco dvojité mechanické těsnění zajistí, že motorová komora zůstane vodotěsná. Čerpadlo je navrženo pro neustálý provoz v agresivních prostředích a je vhodné pro integraci do systémů s vysokými koncentracemi zavěšených částic. Účinnost čerpadla je ovlivněna viskozitou média, přítomností abrazivních látek a hydraulickým zatížením. Správné navržení systému musí zahrnovat tyto faktory, aby byla zajištěna dlouhodobá spolehlivost.

Služba a provoz

Pravidelná údržba čerpadla IBO MWQ 50/1100 zahrnuje vizuální kontroly těla čerpadla, těsnění a elektrických připojení. Motorová komora by měla být kontrolována na známky vniknutí vody a míchadlo by mělo být kontrolováno na opotřebení nebo zablokování. V textu nejsou uvedena konkrétní intervaly údržby, ale doporučuje se sledovat pokyny výrobce pro údržbu a mazání. Během provozu by mělo být čerpadlo monitorováno na neobvyklé hluky, vibrace nebo změny výkonu. Pokud čerpadlo nefunguje správně, prvním krokem je zkontrolovat elektrické napájení a integritu těsnění. Pokud se problém nezlepší, čerpadlo by mělo být odstraněno pro další inspekci a opravu.

Nejčastější otázky

Může být IBO MWQ 50/1100 použit v nádržích s vysokými koncentracemi zavěšených částic?
Ano, čerpadlo je navrženo pro použití v surové odpadní vodě a kalu s vysokými koncentracemi zavěšených částic. Vestavěné míchadlo pomáhá rozkládat husté usazeniny a zabrání zácpám.

Je IBO MWQ 50/1100 vhodné pro neustálý provoz?
Ano, čerpadlo je navrženo pro neustálý provoz v průmyslových systémech odpadních vod. Nerezová hřídel motoru a dvojité mechanické těsnění přispívají k jeho odolnosti v agresivních prostředích.

Jaký je maximální průtok IBO MWQ 50/1100?
Čerpadlo má maximální průtok 300 l/min, což je vhodné pro většinu průmyslových aplikací přečerpávání odpadních vod.

Může být IBO MWQ 50/1100 připojen k ovládacímu panelu?
Ano, čerpadlo může být integrováno s ovládacím panelem, který zahrnuje hladinové senzory a ochranu proti suchému běhu. To zajistí bezpečný a efektivní provoz v automatizovaných systémech.
