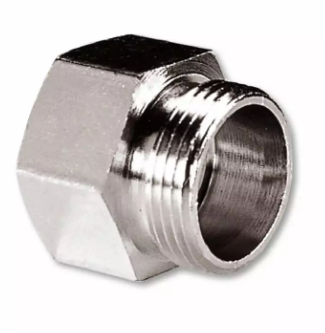

Přechodka - na svěrné šroubení, 3/4" F x EK IVAR.RR 4613 N
Kód: 500175Související produkty
Detailní popis produktu
Přechodová šroubení jsou důležité komponenty při přechodu mezi tuhými závitovými potrubími a flexibilními hadicemi. Často se používají v centrálních topných systémech, okruzech teplé vody a průmyslových aplikacích, kde je třeba flexibilita a snadná montáž. Instalatéři pracující v bytových, komerčních i lehkých průmyslových prostorách si tyto šroubení budou užitečné při připojování tuhých měděných nebo ocelových trubek k flexibilním hadicím pro expanzi, tlumení vibrací nebo procházení přes překážky. Toto šroubení zajistí beznetěsné a odolné spojení, které udržuje integritu systému během provozu.
Přechod mezi tuhým a flexibilním potrubím vyžaduje pečlivou pozornost k těsnosti a zarovnání. Ve systémech, kde je očekávána tepelná expanze nebo mechanické pohyby, použití hadice s beznetěsným přechodovým šroubením jako je tento grommet zajišťuje, že systém zůstane netěsný a stabilní. To je zvláště důležité v prostředích s vysokou teplotou, jako je podlahové vytápění, připojení kotle nebo sluneční tepelné systémy. Konstrukce z nikl natřené mědi poskytuje odolnost proti korozi a dlouhou trvanlivost ve vlhkém a suchém prostředí.
Technické parametry
| Materiál | Nikl natřená měď CW617N |
|---|---|
| Prováděcí teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,075 kg |
| Kód | 500175 |
| Značka | IVAR |
Montáž a připojení
Pro montáž šroubení nejprve ujistěte, že závitová strana je plně zapojena do závitu trubky. Pokud systém vyžaduje, naneste vhodný těsnicí prostředek na závit. Hadici zasuňte do šroubení až ke střehu a poté ji zabezpečte vhodným střihem. Zkontrolujte, zda je hadice rovnoběžná s trubkou, aby nedocházelo k zatlačení nebo nerovnoměrnému namáhání spojení. Běžnou chybou během montáže je přetížení střihu, což může poškodit hadici nebo sedlovou plochu. Vždy ověřte, zda je závit čistý a nepoškozený, aby nedošlo k netěsnosti nebo špatné těsnosti.Kompatibilita a příslušenství
Toto šroubení je navrženo konkrétně pro použití s hadicemi IVAR TR, TP a TA. Připojuje se k běžné vnější závitové trubce 3/4 palce (F) a má vnitřní Eurokonu (EK) pro beznetěsné připojení hadice. Při objednávání zkontrolujte, zda hadice a střih jsou kompatibilní s typem hadice a tlakem systému. K základní montáži není třeba žádné další produkty.Technický pozadí pro projektanty
Šroubení slouží jako přechod mezi tuhým a flexibilním potrubím. Jeho tělo z nikl natřené mědi zaručuje kompatibilitu s mědí, ocelí a nerezovou ocelí. Eurokonický design umožňuje beznetěsné spojení při správném střihu. Odolnost materiálu proti korozi a tepelné expanzi z něj dělá vhodný pro dlouhodobé použití ve vlhkém a horkém prostředí. Nominální tlak a teplota jsou klíčové faktory pro určení vhodnosti pro konkrétní návrh systému.Služba a provoz
Pravidelná kontrola střihu a hadice je doporučována, aby byla zajištěna beznetěsnost spojení. Během běžné údržby zkontrolujte případné známky opotřebení, netěsnosti nebo poškození. Pokud hadice ukazuje známky degradace nebo je střih uvolněný, nahraďte komponentu podle potřeby. Neexistují definované intervaly údržby, ale komponentu je vhodné kontrolovat během celkových revizí systému.Nejčastější otázky
Lze tento grommet použít s měděnou trubkou?
Ano, je vhodný pro připojení k měděné trubce s vnějším závitem 3/4 palce. Ujistěte se, že závit je čistý a správně těsněný.
Je těsnicí prostředek nutný při montáži?
Těsnicí prostředek není nutný, ale doporučuje se pro beznetěsné spojení v závislosti na požadavcích systému.
Lze tento grommet použít ve vodních parních systémech?
Ne, maximální provozní teplota +120 °C z něj dělá nevhodný pro parní aplikace.
Které typy hadic jsou kompatibilní?
Jsou kompatibilní hadice IVAR TR, TP a TA. Ujistěte se, že velikost hadice a typ střihu odpovídají specifikacím šroubení.
Doplňkové parametry
| Kategorie: | Přechodky - ze závitového potrubí na svěrné šroubení |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.075 kg |
| Druh výrobku: | šroubení / svěrné šroubení |
| Rozměr závitu: | 3/4" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:42:11 |
