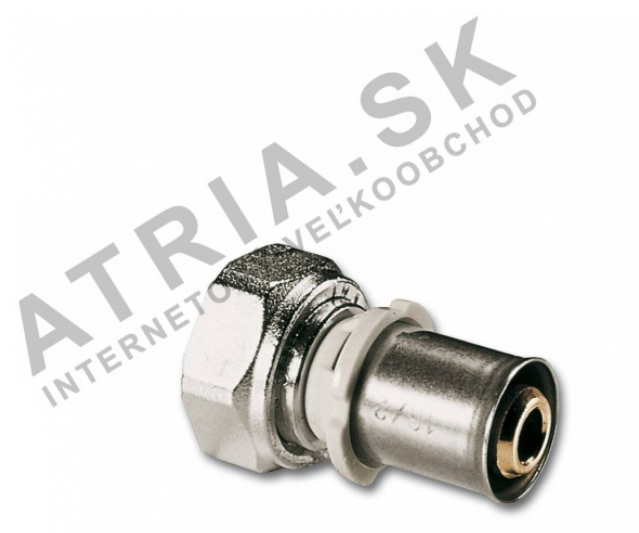

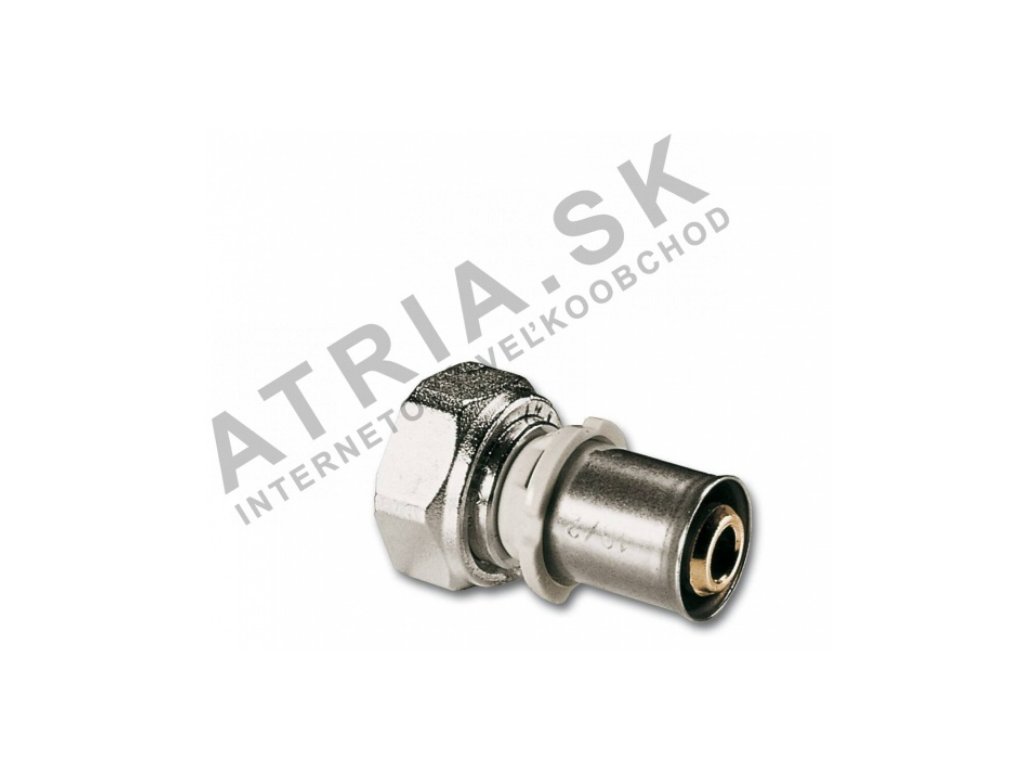

Tlakový vložka - prstenová matice, 3/4 palce F x 18 IVAR.PT 5703

Detailní popis produktu

Tlakové vložky se často používají ve venkovských i komerčních budovách pro připojení flexibilních plastových potrubí k tuhým závitovým komponentům v centrálním vytápění, dodávce teplé vody a kanalizačních systémech. Instalatéři a montážní pracovníci často potkávají situace, kdy flexibilní potrubí, jako je ALPEX, musí být připojeno k tuhému závitovému přípojku. Tento komponent zajišťuje těsný přechod mezi různými typy a materiály potrubí.

Přípojka je navržena pro použití se standardními potrubími ALPEX z křížově propojeného polyethylenového potrubí a kompatibilní s tlakovými nástroji typu B-F-TH. Umožňuje bezpečné a odolné zapojení do systémů vyžadujících mechanické stlačení místo pájení nebo lepení. Ploché těsnění zajišťuje těsnost, přičemž umožňuje axiální pohyb během instalace a tepelné roztažnosti.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prováděcí teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,069 kg
Kód	510077
Značka	IVAR

Maximální provozní teplota +120 °C a jmenovitý tlak PN 10 určují vhodnost pro aplikace s teplou vodou a vytápění. Tyto parametry jsou kritické při výběru přípojek pro systémy, kde se očekávají vysoké teploty a střední tlaky. Kvalita materiálu CW617N poskytuje odolnost proti korozi vhodnou pro vlhké prostředí.

Instalace a připojení

Pro instalaci zarovnejte tlakovou vložku s připraveným potrubím ALPEX a vložte ji plně přes konec potrubí. Ujistěte se, že potrubí přesahuje vnitřní rameno uvnitř těla přípojky. Zasroubujte vnější komponentu na odpovídající závit, dokud není ruce utažen. Použijte kalibrovaný tlakový nástroj kompatibilní s typem B-F-TH k stlačení prstence kolem potrubí. Zkontrolujte, že nástroj aplikuje rovnoměrný tlak a nesklouzne během stlačování. Běžné chyby zahrnují nedostatečný tlak, špatné zarovnání čelistí nástroje a nedostatečné vyčištění konce potrubí před instalací.

Kompatibilita a příslušenství

Tato tlaková vložka je specificky určena pro použití s potrubím ALPEX z křížově propojeného polyethylenového potrubí a vyžaduje tlakový nástroj typu B-F-TH pro správnou instalaci. EPDM těsnicí kroužek a nerezový prsten zajišťují chemickou kompatibilitu s vodou a běžnými potrubními mazadly. Nejsou potřeba žádné další komponenty, pokud systém nebo místní předpisy jinak nevyžadují.

Technický pozadí pro projektanty

Tato přípojka funguje mechanickým deformováním nerezového prstence kolem vnějšího průměru potrubí ALPEX během stlačování, čímž vznikne tuhý a těsný spoj. Tělo z mosazi s niklovým povlakem odolává oxidaci a opotřebení za běžných provozních podmínek. Ploché těsnění z EPDM kompenzuje drobné nerovnosti povrchu a zabraňuje úniku. Jmenovitý tlak PN 10 znamená vhodnost pro systémy se středními hydraulickými zátěžemi, zatímco limit +120 °C zajišťuje bezpečný provoz v obvodech s teplou vodou. Dlouhodobá výkonnost závisí na správné instalaci a vyhýbání se nadměrnému mechanickému namáhání z pohybu potrubí nebo tepelné roztažnosti.

Služba a provoz

Tato přípojka nevyžaduje běžnou údržbu díky své odolné konstrukci a neopotřebujícím se komponentám. Pravidelně zkontrolujte systém na známky úniku nebo uvolnění způsobeného vibracemi. Pokud je potřeba demontáž, přípojku odstraníte vystřihnutím potrubí ALPEX a použitím vhodných řezacích a tažných nástrojů. Vyhněte se působení síly nebo kladiva, aby nedošlo k poškození okolních komponent.

Nejčastější otázky

Může se tato přípojka připojit k jiným typům potrubí než ALPEX?
Ne. Tato vložka je navržena výhradně pro potrubí ALPEX z křížově propojeného polyethylenového potrubí a nemůže být použita s měděným, ocelovým nebo PEX potrubím.

Je pro instalaci potřeba konkrétní tlakový nástroj?
Ano. Doporučuje se použít pouze tlakové nástroje typu B-F-TH, aby byla zajištěna správná deformace prstence a těsnost.

Může být prsten znovu použit po odstranění?
Ne. Jakmile je prsten stlačen, nemůže být odstraněn nebo znovu stlačen. Pro jakoukoli výměnu nebo opravu je potřeba nová přípojka.

Co dělat, pokud přípojka netěsní po instalaci?
Rozmontujte spoj, zkontrolujte konec potrubí a těsnění na poškození a znovu stlačte s novým těsnicím kroužkem, pokud je to nutné. Ujistěte se, že tlakový nástroj je správně kalibrován a zarovnaný.
