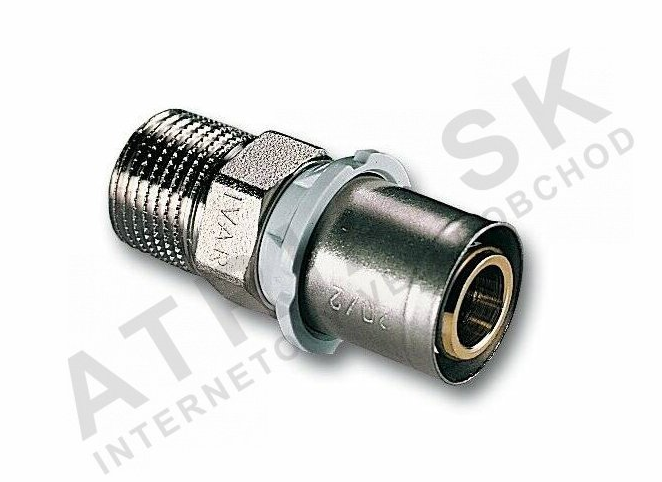

Tlaková vložka - vnější závit s O-kroužkem, 1/2 palce M x 16 IVAR.PT 5609

Detailní popis produktu

Tlakové vložky jsou základními komponenty v otopných a potrubních systémech, kde jsou potřeba pevné spojení mezi plastovými potrubími a závitovými přípojkami. Tato vložka se často používá v bytových i komerčních budovách pro připojení potrubí ALPEX k vnitřně závitovým komponentům, jako jsou ventily, radiátory nebo rozdělovače. Instalatéři pracující na centrálních otopných systémech, podlahovém vytápění nebo rozvodech teplé vody si všimnou, že tato přípojka je vhodná pro aplikace, kde je potřeba beznetěsné spojení za běžných provozních podmínek.

Při práci s tlakovými vložkami je důležité zajistit, že potrubí je správně připraveno a že kleště použitá k montáži jsou kompatibilní s typem přípojky. Tlakové spojení využívá deformace nerezového prstence kolem potrubí, čímž vzniká pevné mechanické i hydraulické těsnění. O-kroužek zajišťuje dodatečné těsnění proti úniku, zejména v systémech s tepelnou dilatací nebo kolísajícími tlaky.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prov. teplota	+120 °C
Jmenovitý tlak	PN 10
Hmotnost	0,061 kg
Kód	510048
Značka	IVAR

Prováděcí teplota +120 °C a jmenovitý tlak PN 10 ukazují, že tato vložka je vhodná pro systémy se středními tepelnými a hydraulickými požadavky. Tyto parametry jsou základní pro správné rozměření přípojky, aby byla schopna odolat podmínkám v instalaci. Výběr materiálu, včetně mosazného těla s niklovým povlakem a EPDM těsnicího kroužku, zajišťuje kompatibilitu s teplou vodou a otopnými médi, aniž by došlo k degradaci v průběhu času.

Montáž a připojení

Vložka se montuje tak, že se posune na připravený konec potrubí ALPEX a umístí proti vnitřnímu závitu připojovaného komponentu. Nerezový prstenec musí být plně zapojen do stěny potrubí, než se přípojka stlačí kompatibilními kleštěmi typu B-F-TH. Tlaková operace deformuje prstenec, čímž se potrubí zabezpečí v přípojce. Během tohoto procesu se stlačí O-kroužek, čímž vznikne sekundární těsnění. Je důležité ověřit, že kleště jsou správně zarovnána a že tlakový tah je kompletní, aby nedošlo k nedostatečnému stlačení, což může vést k únikům nebo selhání za tlaku. Běžné chyby při montáži zahrnují použití nesprávných klešťů, nedostatečné vyčištění konce potrubí nebo špatné zarovnání vložky s závitem.

Kompatibilita a příslušenství

Tato vložka je speciálně navržena pro použití s potrubím ALPEX a vyžaduje kompatibilní kleště typu B-F-TH pro montáž. Těsnicí kroužek z EPDM zajišťuje kompatibilitu s teplou vodou a otopnými médi. Pro kompletní instalaci musí být systém vybaven potrubím ALPEX správného průměru a vhodným kleštím. Nejsou potřeba žádné další těsnící materiály, protože O-kroužek poskytuje potřebné těsnění. Tato vložka není vyměnitelná s jinými systémy tlakových přípojek kvůli rozdílům ve výrobě prstence a kompatibilitě klešťů.

Technický pozadí pro projektanty

Tlaková vložka funguje mechanickou deformací nerezového prstence kolem potrubí, čímž vznikne pevné spojení. Tělo z mosazi s niklovým povlakem poskytuje odolnost proti korozi a odolnost v mokrém prostředí. Těsnicí kroužek z EPDM je zvolen pro svou flexibilitu a odolnost vůči tepelnému cyklování, což ho činí vhodným pro otopné systémy. Jmenovitý tlak PN 10 zajišťuje, že přípojka může zvládnout běžné tlaky v otopných a potrubních systémech. Integrace této vložky do systému závisí na celkovém návrhu potrubní sítě, včetně průměrů potrubí, průtoku a úvah o tepelné dilataci. Doba životnosti přípojky je ovlivněna kvalitou tlakové operace, kompatibilitou kleští a provozními podmínkami systému.

Služba a provoz

Během běžného provozu není pro tuto tlakovou vložku potřeba žádné pravidelné údržby. Je však důležité vizuálně kontrolovat spojení na případné známky úniku nebo mechanického poškození. Pokud je detekován únik, přípojka musí být vyměněna, protože tlakové spojení nelze znovu stlačit. Doba životnosti vložky závisí na kvalitě počáteční instalace a provozních podmínkách systému. Pro tento komponent nejsou definovány konkrétní intervaly údržby, protože je navržen pro dlouhodobé použití bez údržby.

Nejčastější otázky

Může být tato vložka použita s měděným potrubím?
Ne, tato vložka je navržena speciálně pro potrubí ALPEX a nemůže být použita s mědí nebo jinými materiály potrubí.

Je možné vyměnit O-kroužek po instalaci?
Ne, O-kroužek je stlačen během procesu stlačení a nemůže být vyměněn bez demontáže přípojky, což není možné u tlakového spojení.

Může být tato vložka použita v systémech s vyšším tlakem než PN 10?
Ne, jmenovitý tlak PN 10 určuje maximální povolený tlak pro tuto vložku. Použití v systémech s vyšším tlakem může vést k selhání.

Přípojka musí být odstraněna a znovu nainstalována s vhodnými kleštěmi.
