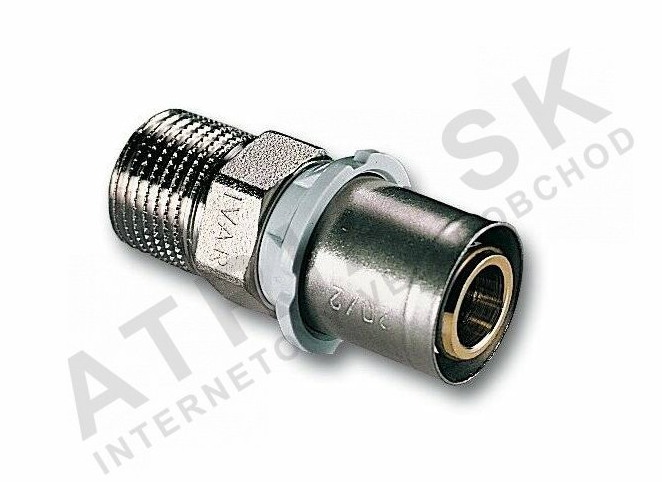

Stlačovací pouzdro - vnější závit s O-ringe, 1/2 palce M x 20 IVAR.PT 5609
Kód: 510050Související produkty
Detailní popis produktu
Stlačovací pouzdra se často používají v bytových a komerčních otopných a sanitárních soustavách pro připojení flexibilního potrubí k tuhým závitovým komponentám. Tento typ spojky se obvykle instaluje zámečníky, otopními techniky a techniky během rozložení potrubí, rozšíření nebo údržby soustavy. Stlačovací spojení zajišťuje bezpečný a netěsný spoj bez potřeby pálení nebo svařování, což je ideální pro instalace, kde jsou otevřené plameny zakázány nebo kde je vyžadována rychlá montáž.
Při práci s potrubím ALPEX se stlačovací pouzdra používají k přechodu z flexibilního na tuhé potrubí. Spojka je vložena do potrubí a stlačena vhodným stlačovacím nástrojem, čímž vznikne těsný mechanický a hydraulický spoj. Přítomnost O-ringu zajišťuje dodatečné těsnění proti vnitřnímu závitu, což zabraňuje úniku pod provozním tlakem a teplotou. To z ní dělá vhodnou pro použití v dodávce teplé vody, otopných okruhů a dalších tlakových soustavách.
Technické parametry
| Materiál | mosaz CW617N s niklovým povlakem |
|---|---|
| Provozní teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,071 kg |
| Kód | 510050 |
| Značka | IVAR |
Instalace a připojení
Instalace zahrnuje vložení potrubí ALPEX do pouzdra a použití stlačovacího nástroje kompatibilního s návrhem spojky. Vnější závit (1/2 palce M) je zarovnán s vnitřním závitem připojené komponenty. Po stlačení zajišťuje O-ring těsný spoj proti vnitřnímu závitu. Je důležité zajistit, že potrubí je plně vloženo do spojky před stlačením a že stlačovací nástroj je správně zarovnán, aby se zabránilo poškození nebo špatnému usazení spojky.
Běžné chyby při instalaci zahrnují použití nesprávného stlačovacího nástroje, nedbalé vyčištění potrubí a spojky před montáží a neověření plné hloubky vložení potrubí. Tyto chyby mohou vést k únikům nebo snížení životnosti. Po instalaci by měla být provedena vizuální kontrola, aby se potvrdilo, že stlačovací značka je spojitá a že spojka je správně usazena proti připojené komponentě.
Kompatibilita a příslušenství
Toto stlačovací pouzdro je kompatibilní s potrubím ALPEX a vnitřními závity o průměru 1/2 palce. Vyžaduje stlačovací nástroj typu B-F-TH pro instalaci. Ocelový kroužek a EPDM těsnění jsou součástí spojky. Nejsou potřeba žádné další těsnící materiály. Při objednávání se ujistěte, že stlačovací nástroj je k dispozici a kompatibilní s návrhem spojky.
Technický pozadí pro projektanty
Stlačovací pouzdro funguje mechanickým deformováním kroužku spojky kolem stěny potrubí, čímž vznikne těsný a odolný spoj. Mosaz CW617N s niklovým povlakem poskytuje dobrou mechanickou pevnost a odolnost proti korozi ve vodních soustavách. EPDM těsnění zajišťuje sekundární bariéru proti vnitřnímu závitu. Spojka je navržena pro integraci do soustav, kde je vyžadována flexibilita a jednoduchost instalace, jako je podlahové vytápění nebo distribuce teplé vody. Životnost a účinnost spojky jsou ovlivněny kvalitou stlačení, stavem potrubí a provozními podmínkami soustavy.
Služba a provoz
Během provozu spojka nepotřebuje žádnou aktivní údržbu. Je však důležité provádět vizuální kontroly spoje na známky úniku nebo mechanického poškození. Pokud je soustava vyřazena z provozu nebo upravena, spojka by měla být odstraněna vhodnými nástroji, aby se zabránilo poškození okolních komponent. Pro tento typ spojky nejsou potřeba žádné konkrétní intervaly údržby.
Nejčastější otázky
Může být toto stlačovací pouzdro použito s jinými typy potrubí než ALPEX?
Ne, tato spojka je specificky navržena pro potrubí ALPEX a nemusí zajistit bezpečné spojení s jinými typy potrubí.
Je možné znovu použít spojku po stlačení?
Ne, stlačení trvale deformuje spojku, což ji zneškodňuje pro opakované použití.
Může být spojka použita v soustavách s vyšším tlakem než PN 10?
Ne, nominální tlak PN 10 definuje maximální provozní tlak pro tuto spojku. Překročení této mez může vést k selhání.
Jaký stlačovací nástroj je potřeba pro instalaci?
Pro správné a bezpečné spojení je potřeba stlačovací nástroj typu B-F-TH.
Doplňkové parametry
| Kategorie: | Přímé adaptéry s O-kroužkem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.071 kg |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:49:13 |
