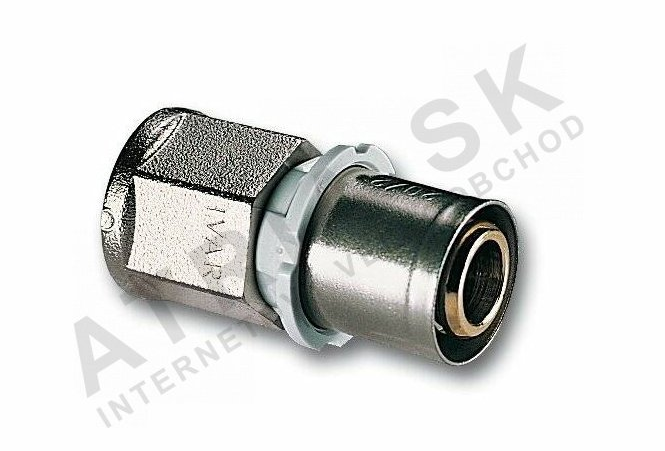

Stlačovací přípojka - vnitřní závit, 1" F x 26 IVAR.PT 5613

Detailní popis produktu

Stlačovací přípojky se často používají v bytových i komerčních budovách pro připojení flexibilních potrubních systémů k tuhým závitovým komponentám. Tato varianta je vhodná pro aplikace, kde je třeba připojit potrubí ALPEX k vnitřnímu závitům, například v systémech podlahového vytápění, vodovodních okruzech teplé vody nebo centrálního vytápění. Přípojka zajišťuje bezpečné a netěsné spojení, zatímco použité materiály poskytují odolnost proti korozi a tepelnému roztažení typickému pro takové systémy.

Instalatéři a technici pracující na moderních otopných a sanitárních systémech často potřebují spojit flexibilní potrubí s tuhými závitovými komponentami. Tato stlačovací přípojka umožňuje spolehlivé a odolné spojení bez nutnosti pálení nebo závitování potrubí. Tělo z mosazi s niklovým povlakem poskytuje odolné povrchové úpravy proti korozi, zatímco těsnění EPDM zajišťuje kompatibilitu s teplou vodou a otopnými médiy.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Prováděcí teplota	+120 °C
Nominální tlak	PN 10
Hmotnost	0,178 kg
Kód	510047
Značka	IVAR

Nominální tlak PN 10 znamená, že přípojka je vhodná pro systémy pracující při až 10 bar. Maximální provozní teplota +120 °C zajišťuje její vhodnost pro aplikace s teplou vodou a vytápěním. Tyto parametry jsou zásadní pro správné rozměření a výběr přípojky pro daný systém, zejména v prostředí s vysokou tepelnou zátěží nebo kolísajícími tlaky.

Instalace a připojení

Pro instalaci stlačovací přípojky musí být potrubí ALPEX čistě odříznuto a odleštěno. Potrubí se poté vloží do přípojky až po značku zastavení. Stlačovací nástroj se použije podle pokynů výrobce, přičemž se zajistí rovnoměrné zatížení celého obvodu potrubí. Vnitřní závit (1" F) umožňuje připojení ke standardním závitovým komponentám, jako jsou ventily, otopná tělesa nebo rozdělovače. Je důležité zkontrolovat, že potrubí je plně zasunuto a že stlačovací nástroj je kompatibilní s typem přípojky (kleště B-F-TH). Běžné chyby při instalaci zahrnují nedostatečné stlačení, špatné zarovnání nástroje nebo použití nesprávného typu kleští, což může vést k netěsnostem nebo předčasnému poškození.

Kompatibilita a příslušenství

Tato stlačovací přípojka je specificky navržena pro použití s potrubními systémy ALPEX a musí být připojena pomocí kompatibilních kleští typu B-F-TH. Není vhodná pro jiné stlačovací systémy nebo materiály potrubí. Při objednávce je důležité zajistit dostupnost správných kleští pro instalaci. Pro standardní instalaci nejsou potřeba žádné další komponenty, protože přípojka obsahuje všechny potřebné náplasti a těsnící materiály. Doporučuje se používat přípojku spolu s dalšími stlačovacími přípojkami ze stejného systému, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro projektanty

Stlačovací přípojka funguje tak, že při stlačení se náplast stlačí kolem stěny potrubí. Tělo z mosazi s niklovým povlakem poskytuje odolné a korozi odolné pouzdro, zatímco nerezová náplast zajišťuje pevné uchopení potrubí. Těsnící materiál EPDM je vybrán pro svou odolnost vůči teplé vodě a tepelnému cyklování. Při integraci do systému musí být přípojka vybrána podle provozního tlaku a teploty. Doba životnosti přípojky závisí na kvalitě stlačení, kompatibilitě nástroje a stavu povrchu potrubí. Správná instalace zajišťuje dlouhodobé výkony a minimalizuje riziko netěsností nebo selhání.

Služba a provoz

Po instalaci stlačovací přípojka nepožaduje pravidelnou údržbu. Je však důležité vizuálně kontrolovat spojení na známky netěsnosti, koroze nebo mechanického poškození. Pokud je zjištěna netěsnost, přípojka musí být vyměněna, protože opakované stlačení není doporučováno. Tento komponent není navržen pro pravidelné servisní intervaly, protože je určen pro jednorázovou instalaci. Jakékoliv potíže během provozu by měly být řešeny výměnou přípojky a opětovným stlačením spojení pomocí správného nástroje.

Nejčastější otázky

Může být tato stlačovací přípojka použita s jinými typy potrubí?
Ne, je specificky navržena pro potrubí ALPEX a nesmí být použita s jinými materiály potrubí nebo stlačovacími systémy.

Je kompatibilní s všemi stlačovacími kleštěmi?
Pro tuto přípojku jsou vhodné pouze kleště typu B-F-TH. Použití jiných typů může vést k nedokonalému nebo chybnému stlačení.

Může být přípojka opětovně stlačena, pokud byla nesprávně nainstalována?
Ne, přípojka není navržena pro opakované stlačení. Pokud je instalace nesprávná, přípojka musí být odstraněna a nahrazena.

Jaká je maximální provozní teplota?
Přípojka je určena pro maximální provozní teplotu +120 °C, což ji činí vhodnou pro aplikace s teplou vodou a vytápěním.
