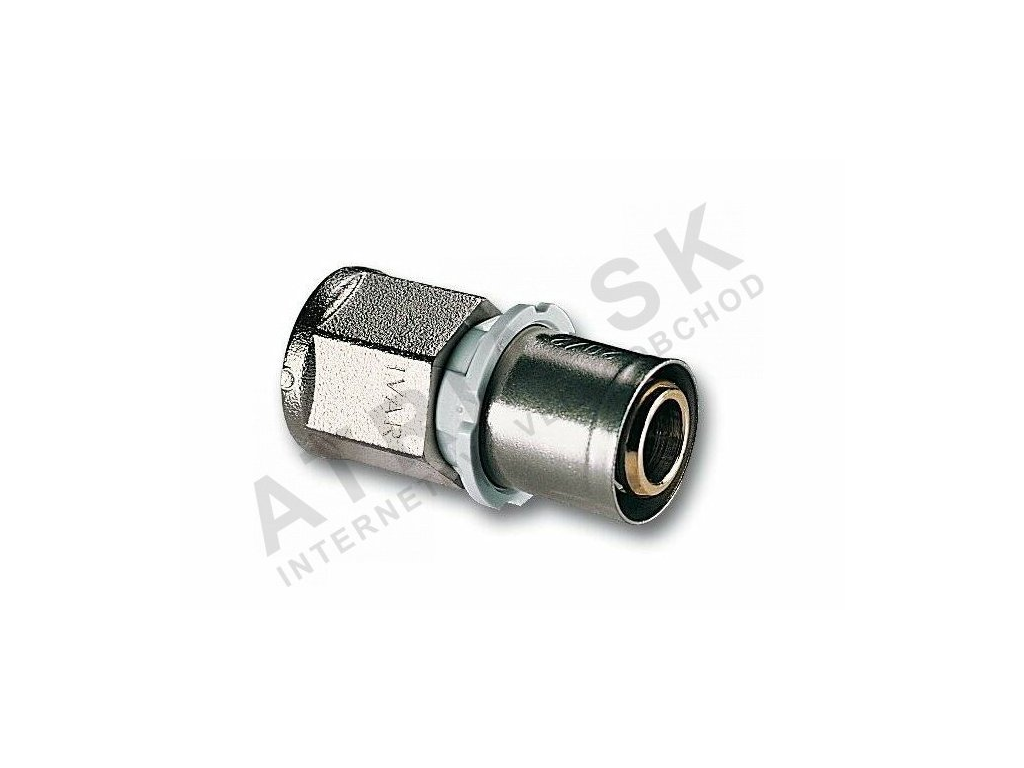

Stlačovací těsnicí pouzdro - vnitřní závit, 5/4 palce F x 40 IVAR.PT 5613

Detailní popis produktu

Stlačovací spojky se běžně používají v obytných a komerčních budovách pro připojení plastových flexibilních potrubí k tuhým závitovým komponentám. Tato verze je zvláště vhodná pro centrální topné systémy, podlahové vytápění a oběh teplé vody, kde je bezpečné a netěsné spojení zásadní. Instalatéři pracující s potrubím ALPEX budou tento přípojek ideální pro připojení potrubí k vnitřním závitovým ventilům, radiátorům a dalším závitovým spotřebičům. Přípojek je navržen pro použití s kleštěmi typu B-F-TH.

Přípojek se dodává v baleních po třech kusech na sáček a 24 kusech na celou krabici, což podporuje efektivní logistiku a skladování pro řemeslníky. Tělo z mosazi s niklovým povlakem zajišťuje odolnost proti korozi a trvanlivost v mokrém a vlhkém prostředí. Těsnicí kroužek z EPDM zajišťuje kompatibilitu s teplou vodou a běžnými topnými kapalinami.

Technické parametry

Materiál	Mosaz CW617N s niklovým povlakem
Provozní teplota	+120 °C
Nominální tlak	PN 10
EAN	4013960309805
Hmotnost	0,297 kg
Kód	86740775
Značka	IVAR

Nominální tlak PN 10 znamená, že přípojek je vhodný pro nízkonapěťové aplikace, jako jsou topné a oběhové systémy teplé vody. Maximální provozní teplota +120 °C z něj dělá vhodný prvek pro systémy s ohřátou vodou do této teploty. Výběr materiálu zajišťuje kompatibilitu s běžnými topnými kapalinami a vylučuje chemické poškození v průběhu času.

Montáž a připojení

Pro montáž musí být potrubí ALPEX čistě rozříznuto a odstraněno zbytkové materiály. Potrubí se pak vloží do přípojku až po značku zastavení. Pomocí kleští typu B-F-TH aplikuje montér tlak, dokud kleště neoznámí bezpečné spojení. Vnitřní závit (5/4 palce) umožňuje přímé připojení k závitovým komponentám, jako jsou ventily nebo radiátory. Je třeba se ujistit, že potrubí je plně zasunuto a kleště jsou správně zarovnány, aby se zabránilo poškození a potenciálním netěsnostem. Běžné chyby zahrnují použití nesprávných kleští nebo nedbání na čistotu koncového konce potrubí před montáží.

Kompatibilita a příslušenství

Tento přípojek je kompatibilní s potrubími ALPEX a vyžaduje kleště typu B-F-TH pro montáž. Není vyměnitelný s jinými systémy stlačovacích spojek, pokud to výrobce neuvádí. Během montáže není třeba používat další těsnění nebo kroužky. Mosazné tělo s niklovým povlakem a těsnicí kroužek z EPDM zajišťují dlouhodobou kompatibilitu s běžnými topnými kapalinami a vodou.

Technický pozadí pro projektanty

Tato stlačovací spojka funguje tak, že při aplikaci síly kleštěmi se ocelový těsnicí prstenec stlačí kolem potrubí ALPEX. Prstenec se deformuje, aby vytvořil mechanické spojení mezi potrubím a tělem přípojku. Niklový povlak mosazného těla zajišťuje odolnost proti korozi a opotřebení, zatímco těsnicí kroužek z EPDM vytváří těsný bariér proti úniku kapalin. Systém se integruje do běžných topných a vodovodních obvodů a jeho výkon závisí na správné montáži, kalibraci kleští a pravidelném kontrolování na známky opotřebení nebo poškození.

Služba a provoz

Během provozu přípojek nepožaduje žádnou aktivní údržbu. Doporučuje se však pravidelné vizuální kontroly, aby se zjistily známky mechanického namáhání, koroze nebo úniku. Pokud se objeví jakékoliv problémy, přípojek by měl být okamžitě vyměněn. Tento prvek nemá plánované termíny údržby.

Nejčastější otázky

Lze tento přípojek použít s měděným nebo kovově kompozitním potrubím?
Ne, tento přípojek je specificky navržen pro použití s potrubím ALPEX a není kompatibilní s jinými typy potrubí.

Je možné přípojek znovu použít po demontáži?
Ne, ocelový těsnicí prstenec se během montáže deformuje a nelze jej znovu použít. Pro každé spojení je třeba použít nový přípojek.

Jaká kleště jsou doporučené pro montáž?
Kleště typu B-F-TH jsou vyžadovány pro zajištění bezpečného a spolehlivého spojení.

Lze tento přípojek použít ve spalinových systémech?
Ne, provozní teplotní limit +120 °C z něj dělá nevhodný pro parní aplikace.
