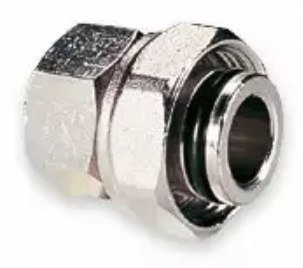

Přechodka - s převlečnou maticí, 3/4" F x EK IVAR.RR 701 N
Kód: 500624NSouvisející produkty
Detailní popis produktu
Přechody s krycím maticí jsou důležité ve vodovodních a topných systémech, kde jsou potřeba bezpečné a netěsné spoje mezi různými adaptéry. Tento přechod se běžně používá v bytových i komerčních budovách pro připojení ventilů, činidel a dalších komponent s výstupy Eurocone ke standardním adaptéru s vnitřním závitem. Konstrukce z mosazi s nikláním zajistí odolnost proti korozi a trvanlivost v vlhkém prostředí, což jej způsobuje vhodný pro jak topná, tak chladicí systémy.
Montére pracující na centrálním vytápění, topné vody nebo průmyslových potrubích najdou tento přechod užitečný pro přizpůsobení spojů mezi komponenty s různými typy závitů. Těsnicí kroužek z EPDM zajištění spolehlivé těsnění a krycí matice pomáhá zabránit poškození těsnicího kroužku během montáže. Horní mez provozovací teploty 120 °C jej způsobuje vhodný pro systémy se středním tepelným zátěžím.
Technické parametry
| Materiál | Mosaz CW617N s nikláním |
|---|---|
| Provozovací teplota | +120 °C |
| Nominální tlak | PN 10 |
| Hmotnost | 0,112 kg |
| Kód | 500624N |
| Značka | IVAR |
Montáž a spojení
Pro montáž přechodu nejprve zajistěte, že výstup Eurocone (EK) a vnitřní závit (F) jsou čisté a bez nečistot. Případně naneste malé množství těsnicího prostředku pro závit, pokud to vyžaduje specifikace systému. Vložte přechod do výstupu Eurocone, přičemž se ujistěte, že je těsnicí kroužek z EPDM správně umístěn. Nejprve utáhněte krycí matici ručně, poté použijte páku, abyste dosáhli potřebného momentu, ale nezatěžujte příliš. Po montáži zkontrolujte, zda je spojení bezpečné a nejsou tam známky netěsnosti. Běžné chyby při montáži zahrnují přetížení krycí matice, které může poškodit těsnicí kroužek, a použití přechodu v systémech nad stanovené teplotní nebo tlakové limity. Vždy ověřte kompatibilitu přechodu s připojenými komponentami před montáží.Kompatibilita a příslušenství
Tento přechod je kompatibilní s adaptéry Eurocone (EK) a vnitřními závity (F). Používá se obvykle spolu s ventily, činidly a dalšími komponentami s výstupy EK. Pro standardní montáž není potřeba žádné další příslušenství, ale případně lze použít těsnicí prostředek pro závit v závislosti na požadavcích systému. Ujistěte se, že připojené komponenty jsou hodnoceny pro stejné provozovací podmínky, aby byla zachována integrita systému.Technický pozadí pro projektanty
Přechod funguje tím, že vytváří mechanické a hydraulické těsnění mezi výstupem Eurocone a vnitřním závitem. Těsnicí kroužek z EPDM je stlačen mezi styčnými plochami, aby zabránil úniku. Mosaz s nikláním (CW617N) poskytuje vysokou pevnost a odolnost proti korozi, což způsobuje vhodnost pro použití ve vodních systémech. Meze provozovací teploty a tlaku jsou určeny vlastnostmi těsnicího kroužku a mechanickou pevností mosazi. Přechod je navržen tak, aby se integroval hladce do stávajících potrubních systémů bez potřeby hlubokých úprav.Servis a provoz
Pravidelná inspekce přechodu je doporučena, aby bylo zajištěno, že spojení zůstane bezpečné a netěsné. Zkontrolujte známky koroze, opotřebení nebo úniku, zejména u těsnicího kroužku a krycí matice. Pokud jsou detekovány jakékoli problémy, přechod by měl být vyměněn, aby se zabránilo selhání systému. Nejsou stanoveny konkrétní intervaly pro servis, ale pravidelná údržba je doporučena podle technického listu výrobce.Často kladené otázky
Může být tento přechod použit s adaptérem Eurocone ve vodovodních systémech s teplou vodou?
Ano, přechod je vhodný pro systémy s teplou vodou s provozovacími teplotami až 120 °C, pokud jsou připojené komponenty také hodnoceny pro stejné podmínky.
Je nutné použít těsnicí prostředek pro závit s tímto přechodem?
Těsnicí prostředek pro závit není potřeba pro standardní montáž, ale může být použit, pokud to vyžaduje specifikace systému nebo preferuje montér.
Může být krycí matice odstraněna po montáži?
Krycí matice je navržena tak, aby zůstala na místě po montáži, aby chránila těsnicí kroužek a udržovala těsnění. Není určena pro časté demontáže.
Jaký je maximální tlak, který tento přechod unese?
Přechod je hodnocen pro nominální tlak PN 10, což odpovídá maximálnímu provozovacímu tlaku 10 bar za normálních podmínek.
Doplňkové parametry
| Kategorie: | Přechodky - s převlečnou maticí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.112 kg |
| Rozměr závitu: | 3/4" |
| Typ připojení: | svěrné šroubení |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná mosaz CW617N |
| Provozní teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:44:15 |
