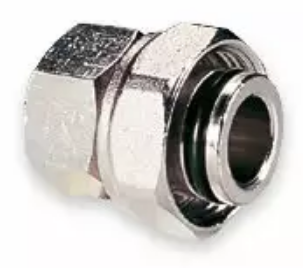

Přechodka - s převlečnou maticí, M 24 x EK IVAR.RR 701 N

Detailní popis produktu

Toto závitové připojení se běžně používá v topných a potrubních systémech k přizpůsobení spojení mezi výstupy Eurocone (EK) a běžnými mužskými závity M 24. Instalatéři pracující na centrálních topných systémech, okruzech teplé vody nebo průmyslových procesních potrubích budou tento komponent užitečný při zajištění beznetekového spojení. Je vhodné pro aplikace, kde je potřeba přechod mezi různými typy závitů v uzavřeném hydraulickém systému.

Typické instalace zahrnují spojení kotlů, přechody potrubí a spojení ventilů. Připojení se často nachází v bytových, komerčních i průmyslových budovách, kde je důležitá přesná srovnání a těsnost. Konstrukce z mosazi s niklátovým povlakem poskytuje odolnost proti korozi a zajišťuje dlouhodobou spolehlivost v mokrém prostředí.

Technické parametry

Jmenovitý tlak PN 10 ukazuje, že připojení je vhodné pro nízkotlaké systémy, jako jsou ty nalezené v domácích a lehkých průmyslových topných okruzích. Maximální provozní teplota +120 °C z něj dělá vhodný pro aplikace teplé vody a topných systémů. Tyto parametry jsou důležité pro určení správné velikosti a kompatibility s ostatními komponenty systému.

Instalace a připojení

Pro instalaci tohoto připojení nejprve zajistěte, že styčné plochy jsou čisté a bez nečistot. Na mužský závit M 24 naneste vhodný závitový těsnicí prostředek, aby se zabránilo netekům. Srovnávejte výstup Eurocone (EK) s připojením a ručně utáhněte krycí matici, než ji utáhnete kleštěmi. Vyhněte se přetížení, abyste nepoškodili kroužek nebo závity.

Klíčové rozměry připojení zahrnují mužský závit M 24 a ženský vstup Eurocone (EK). Zkontrolujte, zda mají kompatibilní závitové profily a těsnící plochy. Běžné chyby instalace zahrnují použití nesprávných těsnicích prostředků, špatné srovnání při utahování nebo nedostatečnou kontrolu kroužku na poškození před sestavením.

Kompatibilita a příslušenství

Toto připojení je navrženo tak, aby propojilo výstupy Eurocone (EK) s komponenty s běžnými mužskými závity M 24. Je kompatibilní s širokou škálou ventilů, senzorů a dalších přípojek, které mají tyto typy připojení. Při objednávání zajistěte, že ostatní komponenty také podporují připojení Eurocone nebo M 24. Další komponenty, jako jsou těsnicí prostředky nebo kleště, mohou být potřeba při instalaci.

Technický pozadí pro projektanty

Připojení funguje tím, že vytváří mechanické a tekutinotěsné spojení mezi dvěma různými typy závitů. Tělo z mosazi s niklátovým povlakem poskytuje dobrou odolnost proti korozi a opotřebení, což jej způsobí vhodný pro použití ve vodních systémech. EPDM kroužek zajišťuje spolehlivé těsnění proti úniku za normálních provozních podmínek. Integrace do systému vyžaduje pečlivou analýzu proudových dynamik a tlakových ztrát v místě spojení.

Doba trvanlivosti připojení je ovlivněna faktory jako je provozní teplota, chemická expozice a mechanické namáhání. Správná instalace a pravidelné kontroly mohou pomoci udržet efektivitu systému a snížit riziko poruchy.

Služba a provoz

Pravidelné kontroly by měly zaměřit na integritu kroužku a utažení krycí matky. Hledejte známky neteků nebo koroze kolem spojení. Pokud je připojení demontováno kvůli údržbě, nahraďte kroužek novým, aby byla zajištěna těsnost. V technické dokumentaci není uvedeno žádné plánované intervaly údržby.

Nejčastější otázky

Může být toto připojení použito v systémech teplé vody?
Ano, je vhodné pro systémy teplé vody s maximální provozní teplotou +120 °C.

Je kompatibilní s výstupy Eurocone?
Ano, připojení je specificky navrženo pro výstupy Eurocone (EK) a poskytuje beznetekové spojení.

Jaký typ těsnicího prostředku by měl být použit na závit M 24?
Na mužský závit M 24 by měl být použit vhodný těsnicí prostředek pro vodní systémy před utažením.

Může být toto připojení použito v průmyslových aplikacích?
Ano, je vhodné pro použití v průmyslových systémech, pokud odpovídají provozní podmínky technickým specifikacím.
