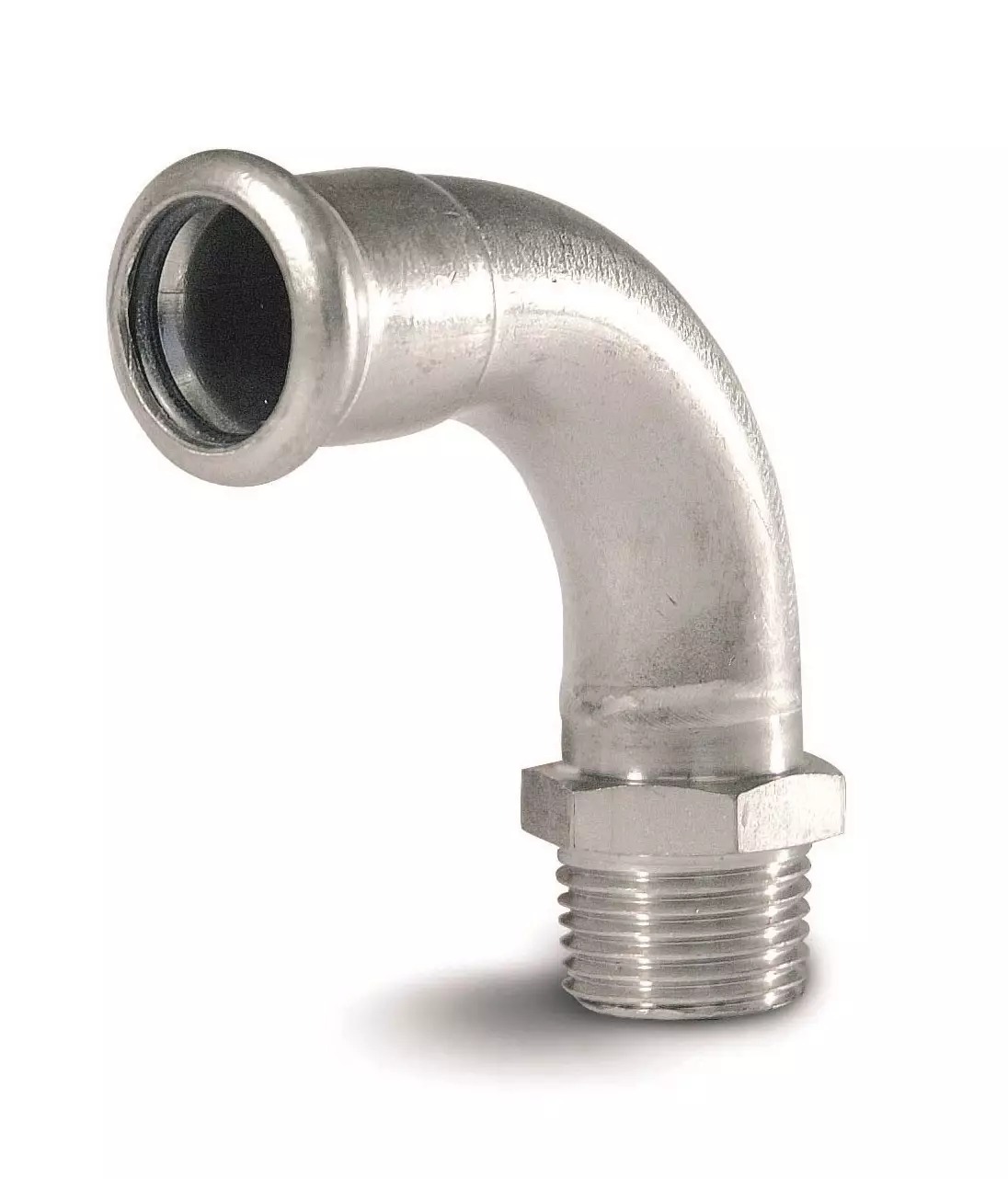

Přechodový ohyb 90° - vnější závit - N - 15mm-R1/2
Kód: IVN83.1512Související produkty
Detailní popis produktu
Tento 90° přechodový ohyb se používá v přechodech mezi tiskovým a závitovým připojením, kde je potřeba změna typu potrubí. Často se instaluje do potrubních systémů, hasicích trysků, topných okruhů, systémů stlačeného vzduchu, solárních zařízení a průmyslových aplikací. Přípojka je navržena pro použití s 15 mm tiskovým potrubím a připojuje se k R1/2 palcovému vnějšímu závitu. Je vhodná jak pro domácí, tak pro průmyslové instalace, kde je důležitá spolehlivá a koroze odolná spojka.
Konstrukce z nerezové oceli zajišťuje dlouhodobou odolnost v agresivních prostředích, zatímco EPDM těsnící kroužek poskytuje vodotěsné spojení. Přípojka je určena pro nominální tlak až PN 16 a může pracovat v teplotním rozmezí od -20 °C do +120 °C. Často se používá v systémech, kde je potřeba přechod z tiskového na závitové komponenty, například při připojení tiskového potrubí k ventily, měřicím přístrojům nebo jiným závitovým zařízením.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN83.1512 |
| Značka | IVAR |
Provozní teplotní rozsah od -20 °C do +120 °C umožňuje použití přípojky v systémech studené i teplé vody. Nominální tlaková hodnota PN 16 znamená, že je vhodná pro střední tlakové aplikace. Tyto parametry jsou zásadní pro správné rozměření a výběr v souladu s návrhovými požadavky systému.
Montáž a připojení
Montáž vyžaduje použití tiskového nástroje k stlačení přípojky na 15 mm tiskové potrubí. Vnější R1/2 palcový závit se poté připojí k odpovídajícímu závitovému otvoru. Přípojka musí být zcela stlačena na 54 mm s viditelným indikátorem vložení, aby bylo zajištěno bezúdržbové a netěsné spojení. Montér by měl ověřit, že potrubí je čistě zříznuté a bez ostrých hran před tiskem. Běžné chyby při montáži zahrnují nedostatečné stlačení, nesprávnou velikost potrubí a nedostatečné kontrolování těsnícího kroužku na poškození.
Kompatibilita a příslušenství
Tento přechodový ohyb je kompatibilní s 15 mm nerezovým tiskovým potrubím a závitovými komponentami R1/2 palce. Často se používá spolu s tiskovými a řeznými nástroji vhodnými pro nerezovou ocel. K montáži není potřeba žádné další příslušenství. Ujistěte se, že všechny komponenty v systému jsou kompatibilní s nerezovou ocelí a EPDM těsněním, aby byla minimalizována nekompatibilita materiálů.
Technický pozadí pro projektanty
90° přechodový ohyb slouží jako směrová změna v potrubním systému, umožňuje plynulý přechod mezi tiskovými a závitovými spojeními. EPDM těsnící kroužek zajišťuje těsné spojení a je odolný vůči vodě a běžným průmyslovým kapalinám. Integrace do systému musí zahrnovat tepelné roztažnosti a smršťování, stejně jako mechanické namáhání z tlakovaných médií. Doba životnosti a účinnost přípojky závisí na správné montáži, kompatibilitě materiálů a návrhu systému.
Služba a provoz
Doporučuje se pravidelná kontrola spojení na netěsnosti, zejména po počáteční montáži a po jakékoliv změně systémového tlaku. Těsnící kroužek by měl být kontrolován na opotřebení nebo poškození. V technických datech nejsou uvedena žádná konkrétní období pro údržbu. Pokud je detekována netěsnost, přípojka by měla být nahrazena místo opětovného těsnění, protože tiskové spojení je jednorázové.
Nejčastější otázky
Může být tento přechodový ohyb použit s měděným tiskovým potrubím?
Ne, je specificky navržen pro 15 mm nerezové tiskové potrubí a není kompatibilní s mědí.
Je EPDM těsnící kroužek vhodný pro použití s agresivními chemikáliemi?
EPDM je vhodný pro vodu a běžné průmyslové kapaliny, ale nemusí být vhodný pro velmi agresivní nebo rozpouštědlové chemikálie.
Může být přípojka znovu použita po demontáži?
Ne, tiskové spojení je jednorázové a musí být nahrazeno po demontáži.
Jaká je maximální provozní teplota pro tuto přípojku?
Maximální provozní teplota je +120 °C, nad kterou mohou být kompromitovány těsnící vlastnosti.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.IVN82, IVN83 - přechodový oblouk 90°s vnitřním závitem |
|---|---|
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 15 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:27:00 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
