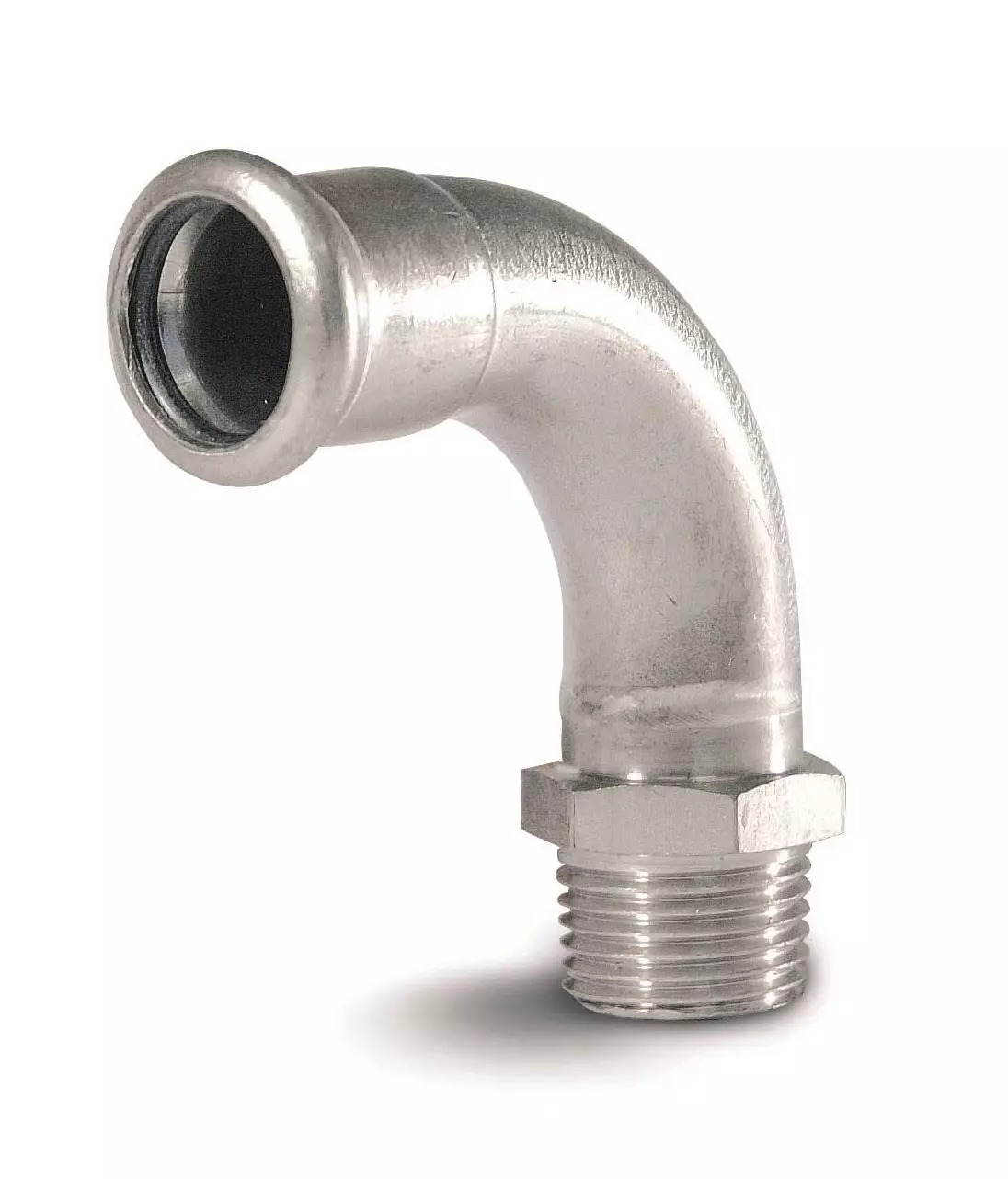

Přechodový ohyb 90° - vně závitový - N - 22mm-R3/4"
Kód: IVN83.2234Související produkty
Detailní popis produktu
Tento 90° nerezový přechodový ohyb se běžně používá v otopných systémech, sanitárním potrubí, hasicích hadicích a průmyslových aplikacích, kde jsou požadovány spolehlivé přechody mezi stlačenými a závitovými spojeními. Je vhodný pro bytové i komerční budovy, včetně solárních systémů a zásobování stlačeným vzduchem. Ohyb zajišťuje těsné těsnění a dlouhodobou odolnost v prostředí s kolísajícími teplotami a středním tlakem.
Její design umožňuje přesné zarovnání během instalace a poskytuje bezpečnou mechanickou podporu potrubí. Ohyb musí být stlačen do potrubí pomocí certifikovaného stlačovacího nástroje a poté připojen prostřednictvím vnějšího závitu. Montéři by měli zajistit, že hloubka stlačení je plně zapojena a že závit je správně těsněn kompatibilními nářadími.
Technické parametry
| Materiál | Nerezová ocel 1.4404 (AISI 316L), EPDM kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN83.2234 |
| Značka | IVAR |
Instalace a připojení
Pro instalaci ohybu nejprve změřte a přeřízněte potrubí na správnou délku. Vložte potrubí do stlačené části přípojky, dokud hloubka stlačení dosáhne značky 54 mm. Použijte kalibrovaný stlačovací nástroj a aplikujte stlačení podle pokynů výrobce. U závitové strany vyčistěte závity a naneste vhodný těsnící prostředek před utažením spojení. Ujistěte se, že ohyb je správně zarovnán, aby se minimalizovalo namáhání na spojích. Běžné chyby při instalaci zahrnují nedostatečnou hloubku stlačení, nesprávné těsnění závitů a použití nekompatibilních stlačovacích nástrojů. Tyto chyby mohou vést k únikům nebo snížení pevnosti spojení. Vždy ověřte sednutí a zkontrolujte pohyb po instalaci.Kompatibilita a příslušenství
Tento ohyb je navržen pro použití se stlačenými potrubími o průměru 22 mm a vnějším závitem R3/4". Je kompatibilní s ostatními IVAR stlačenými přípojkami a ventily ze stejného materiálu. Při objednávání se ujistěte, že všechny komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a těsnost. K instalaci mohou být potřeba další příslušenství, jako jsou těsnící prostředky a stlačovací nástroje.Technický pozadí pro projektanty
Ohyb slouží jako změna směru potrubí a je navržen tak, aby udržoval efektivitu průtoku kapaliny a minimalizoval turbulence. Nerezová ocel 1.4404 poskytuje vysokou odolnost proti korozi a mechanickou pevnost, což je ideální pro agresivní média a vysoké teploty. EPDM kroužek poskytuje pružné a odolné těsnění, které zůstává efektivní v celém rozsahu provozních teplot. Projektanti by měli zohlednit tepelnou roztažnost systému a zajistit dostatečnou flexibilitu rozložení potrubí. PN16 hodnocení ohybu umožňuje jeho integraci do systémů se středními tlakovými požadavky, jako jsou otopné obvody a systémy teplé vody.Služba a provoz
Pravidelné prohlídky by měly zaměřit pozornost na případné úniky nebo mechanické poškození. Stlačené spojení nepožaduje pravidelnou údržbu, pokud bylo správně nainstalováno. Jakákoli viditelná deformace přípojky nebo potrubí by měla vést k jejich výměně. Závitové spojení by mělo být kontrolováno na utažení a případně znovu těsněno.Nejčastější otázky
Může být ohyb použit ve solárních tepelných systémech?
Ano, je vhodný pro solární tepelné systémy díky své provozní teplotě až +120°C a odolnosti vůči tepelnému cyklování.
Je EPDM těsnění kompatibilní s agresivními médii?
EPDM těsnění je vhodné pro většinu vodních médií a inertních plynů, ale ne pro vysoké kyseliny nebo chemické roztoky.
Může být ohyb použit s měděným potrubím?
Ne, je specificky navržen pro použití se stlačeným potrubím o průměru 22 mm vyrobeným z nerezu.
Jaký stlačovací nástroj je potřeba pro instalaci?
Je třeba použít certifikovaný stlačovací nástroj kompatibilní s IVAR stlačenými přípojkami, aby byla zajištěna bezpečná a netěsná spojka.
Doplňkové parametry
| Kategorie: | IVAR.IVN82, IVN83 - přechodový oblouk 90°s vnitřním závitem |
|---|---|
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 3/4" |
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:27:00 |
