Přechodový ohyb 90° - s mužským závitem - N - 35mm-R5/4"

Detailní popis produktu

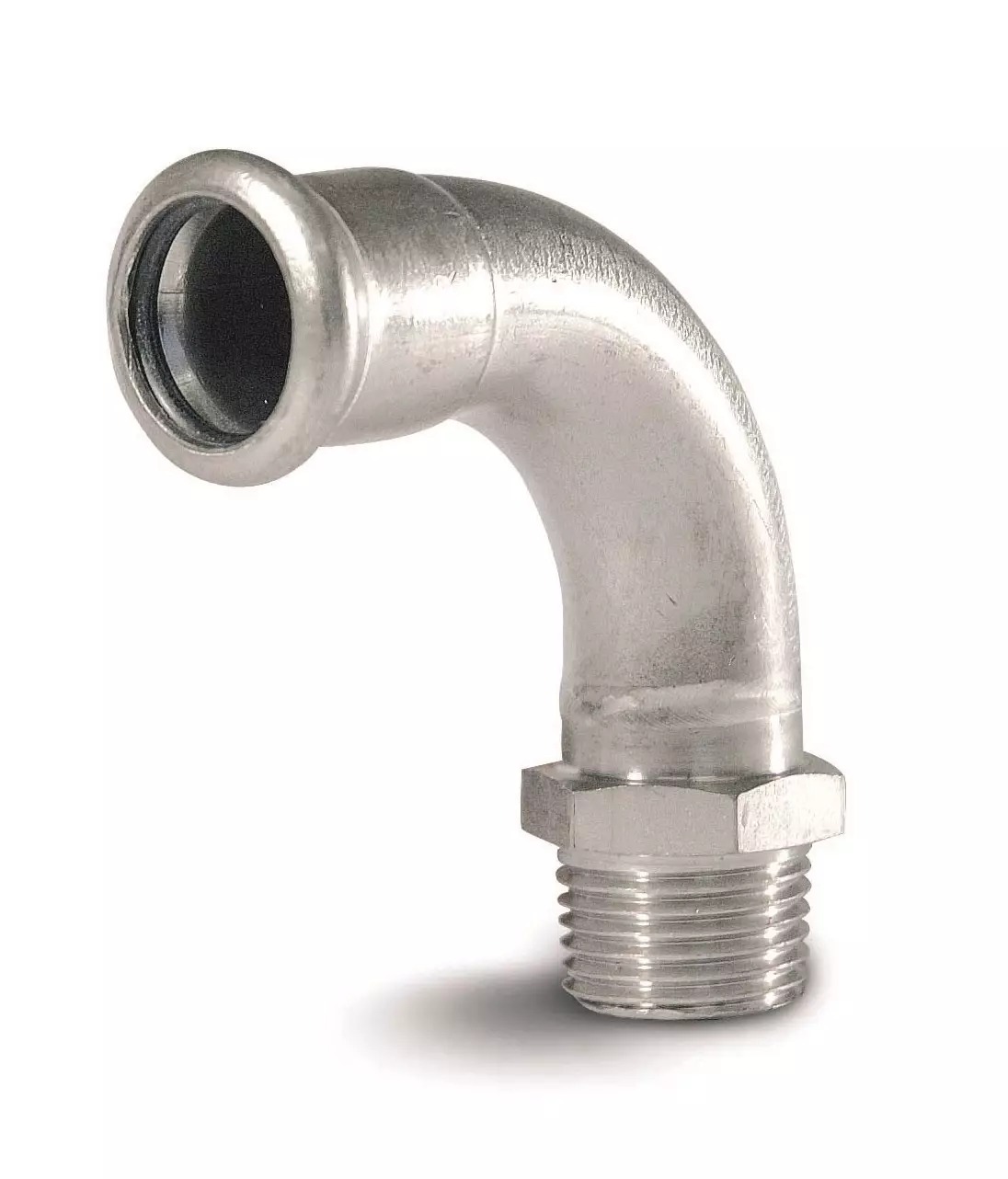

Přechodový ohyb IVAR IVN83.3514 se používá v profesionálních otopných a sanitárních instalacích, kde je potřeba spojit stlačené nerezové potrubí s šroubením. Tato 90° závrat je běžně instalována v obytných i komerčních budovách pro rozdělení teplé a studené vody, otopné okruhy a hasicí systémy. Přípojka zajišťuje spolehlivé spojení v přechodech stlačeného potrubí na šroubení, udržuje hydraulickou celistvost v uzavřených systémech. Je zvláště vhodná v aplikacích vyžadujících odolnost proti korozi a tepelnému roztažení, jako jsou solární otopné systémy a průmyslové systémy pro přepravu kapalin.

Instalatéři pracující na moderních nízkotlakých otopných systémech, stlačených sanitárních sítích a hasicích systémech budou tento prvek klíčovým pro přizpůsobení se staršímu nebo mechanickému šroubení. Konstrukce z nereze zajišťuje dlouhodobou odolnost v agresivních prostředích, což z něj činí vhodný prvek pro vnitřní i venkovní instalace, kde jsou očekávány teplotní kolísání.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN83.3514
Značka	IVAR

Přechodový ohyb má nominální tlak PN 16, což znamená, že dokáže zvládnout trvalé vnitřní tlaky až 16 bar při běžných provozních teplotách. Rozsah teplot od -20°C do +85°C umožňuje použití v dodávce studené vody a v otopných aplikacích, s maximální povolenou teplotou +120°C na krátkou dobu. Tyto specifikace jsou klíčové pro projektanty při výběru prvků pro stlačené nerezové potrubní systémy.

Instalace a připojení

Přípojka spojuje stlačené nerezové potrubí s mužským závitem pomocí standardního stlačovacího nástroje. Vnitřní EPDM těsnící kroužek zajišťuje těsné těsnění při správném stlačení během instalace. Velikost mužského závitu je R5/4", kompatibilní s běžnými ISO 7-1 závity. Před instalací zkontrolujte, že stlačené spojení je plně sedící a že závit je čistý a bez nečistot. Běžnou chybou je nedostatečná hloubka stlačení, což může vést k únikům nebo mechanickému selhání. Vždy se ujistěte, že indikační značka sedí s rozměrem 54 mm, aby byla potvrzena správná hloubka stlačení.

Kompatibilita a příslušenství

Tento přechodový ohyb je navržen tak, aby se integroval s nerezovými stlačenými přípojkami a potrubím značky IVAR. Je kompatibilní s běžnými R5/4" mužskými závitovými komponenty, jako jsou kohouty, měřiče a čerpadla. Při připojování k závitovým zařízením se ujistěte, že protější závit je také v souladu s normou ISO 7-1. Další komponenty, jako jsou těsnící směsi nebo závitová lepicí pásky, se nepoužívají, protože těsnící kroužek EPDM poskytuje dostatečné těsnění při správné instalaci. Pro běžnou instalaci nejsou potřeba žádné speciální příslušenství.

Technický pozadí pro projektanty

Přechodový ohyb funguje tak, že přenáší směr průtoku při 90° otočení, přičemž udržuje bezpečné spojení mezi stlačeným a závitovým systémem. Nerezové tělo (AISI 316L) poskytuje vysokou odolnost proti korozi a mechanické síle, což zajišťuje dlouhodobé fungování v agresivních médiích. EPDM těsnící kroužek je odolný vůči vodě, páře a lehké chemické expozici, což z něj činí vhodný pro různé aplikace. Design přípojky minimalizuje turbulence a ztrátu tlaku v systému, což podporuje efektivní řízení průtoku. Trvanlivost závisí na správné instalaci, dodržování limitů tlaku a teploty a vyhýbání se mechanickému namáhání na závitovém spojení.

Služba a provoz

Pod normálních provozních podmínek není pro tento prvek požadována žádná pravidelná údržba. Doporučuje se však pravidelné vizuální kontroly, aby byly detekovány známky mechanického poškození, koroze nebo úniku. Zkontrolujte celistvost stlačeného spojení a ujistěte se, že závit zůstává nepoškozený. Pokud přípojka přestane těsnit, musí být vyměněna, protože těsnící kroužek EPDM nelze znovu upravit po stlačení. Vzhledem k pasivnímu charakteru těsnícího mechanismu nejsou definována žádná plánovaná období údržby.

Nejčastější otázky

Může být IVN83.3514 připojen k zásuvnému kohoutu?
Ne, je navržen pro mužské závitové připojení. Ženské závitové komponenty by vyžadovaly jinou konfiguraci přípojky.

Je tato přípojka vhodná pro párové aplikace?
Dokáže odolat krátkodobé expozici až +120°C, ale trvalé párové použití může překročit její materiálové limity a není doporučováno.

Můžu použít těsnící prostředek s touto přípojkou?
Ne, těsnící kroužek EPDM poskytuje dostatečné těsnění při správném stlačení. Další těsnící prostředky mohou ovlivnit spojení.

Jaký je minimální ohyb pro tento přechodový ohyb?
Jako 90° závrat nemá ohybový poloměr. Používá se k změně směru, nikoli pro postupné ohyby.
