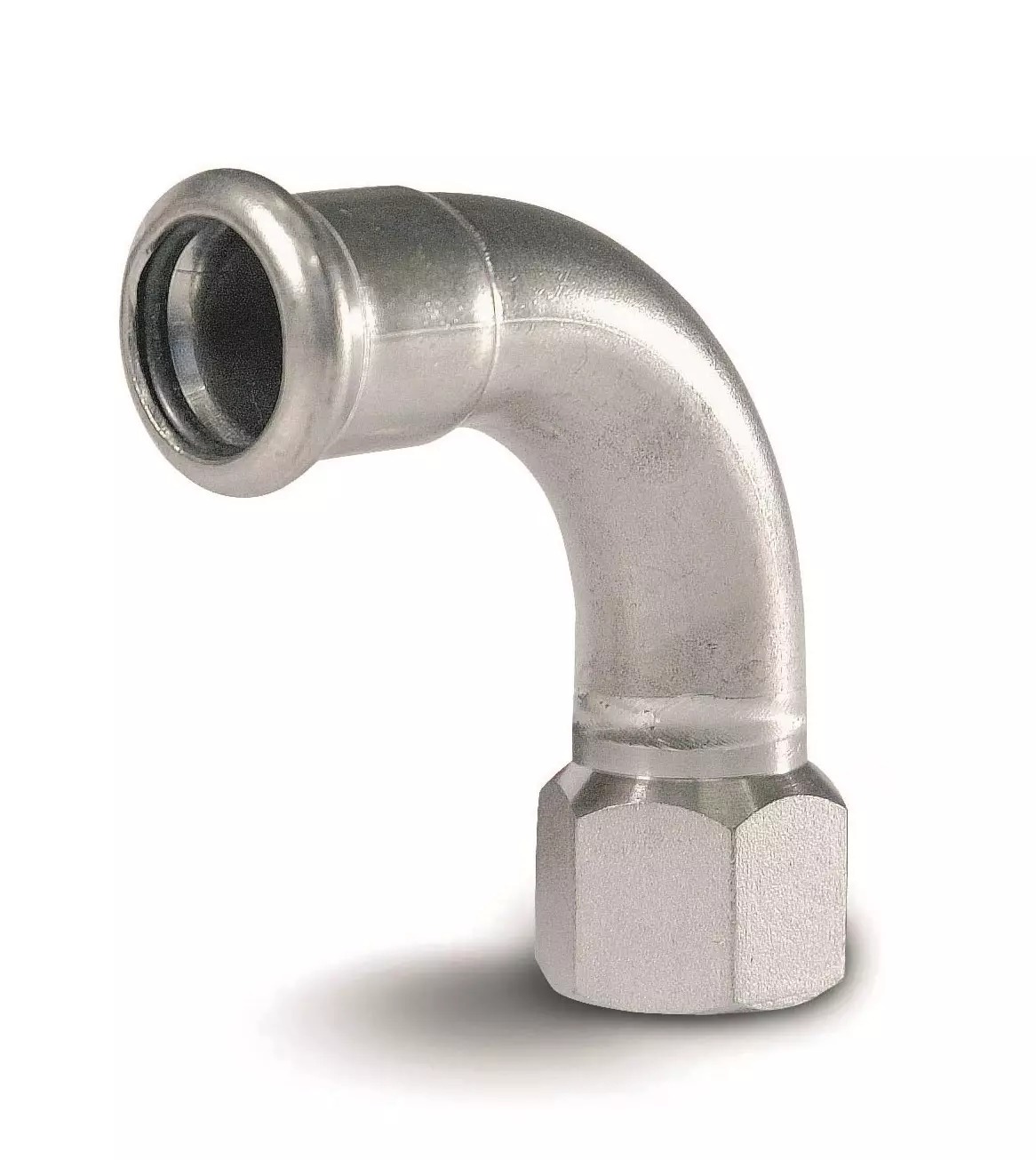

Přechodový ohyb 90° - vnitřně závitový - N - 15mm-Rp1/2 palce
Kód: IVN82.1512Související produkty
Detailní popis produktu
Tento přechodový ohyb 90° se často používá v technických zařízeních budov pro spojování stlačených a závitových komponent v otopných, sanitárních a průmyslových potrubních systémech. Je vhodný pro bytové, obchodní a průmyslové budovy, kde jsou spolehlivé a netěsné spoje zásadní. Tato součást se často vyskytuje v systémech, jako jsou požární trysky, solární instalace a systémy stlačeného vzduchu, kde je vyžadována odolnost proti korozi a vysokým teplotám. Přechodový ohyb zajišťuje hladké změny směru potrubí, minimalizuje ztrátu tlaku a udržuje integrity systému.
Pro montéry je klíčové zajistit, že součást je plně stlačená a sedá s indikátorem dosažením značky 54 mm. To zaručuje bezpečné a netěsné spojení. Součást je navržena tak, aby zvládla širokou škálu médií, včetně vody, inertních plynů a vzduchu, což ji činí univerzální pro různé aplikace. Je zvláště užitečná v prostředích, kde jsou běžné tepelné roztažnosti a smrštění, protože konstrukce z nerezu poskytuje flexibilitu a odolnost.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN82.1512 |
| Značka | IVAR |
Montáž a spojení
Přechodový ohyb má stlačené spojení na jedné straně a vnitřní závit na druhé, což mu umožňuje spojit stlačené součásti s závitovými komponenty. Vnitřní závit je rozměru Rp1/2 palce, a stlačená strana je kompatibilní s potrubím o průměru 15 mm. Během montáže je zásadní zajistit, že stlačovací nástroj je správně zarovnán a že indikátor dosáhne značky 54 mm, aby bylo potvrzeno bezpečné spojení. Běžné chyby při montáži zahrnují špatné zarovnání stlačovacího nástroje, nedostatečný tlak během stlačování a nedostatečné kontrolování netěsností po montáži. Vždy zkontrolujte sedání součásti pomocí indikátoru a vykonávejte tlakovou zkoušku, pokud to vyžadují specifikace systému.
Kompatibilita a příslušenství
Tento přechodový ohyb je kompatibilní se stlačenými součástmi a závitovými komponentami stejného rozměru a typu závitu. Používá se obvykle spolu s nerezovým potrubím a stlačovacími nástroji pro potrubí o průměru 15 mm. Pro běžnou montáž nejsou potřeba žádná další příslušenství, ale je důležité zajistit, že všechny spojené komponenty jsou z toho samého materiálu a mají stejnou tlakovou klasifikaci, aby byla zachována integrity systému. Při použití ve větších systémech může být nutné zahrnout kompenzátory nebo jiné komponenty pro přijetí tepelného pohybu.
Technický pozadí pro projektanty
Jako přechodový ohyb 90° umožňuje tato součást změnu směru mezi stlačenými a závitovými komponentami. Použití nerezu 1.4404 zajišťuje vysokou odolnost proti korozi a mechanickému namáhání, což je vhodné pro agresivní prostředí. EPDM těsnící kroužek poskytuje flexibilní těsnění, které kompenzuje drobné nesrovnalosti a tepelné roztažnosti. Součást je navržena tak, aby se integrovala bez problémů do stlačovacích systémů, kde udržuje tlakové a průtokové vlastnosti systému. Doba životnosti a účinnost součásti závisí na správné montáži, kvalitě spojených komponent a provozních podmínkách systému.
Služba a provoz
Po montáži vyžaduje přechodový ohyb minimální údržbu. Je však důležité pravidelně kontrolovat spojení na známky netěsnosti nebo opotřebení, zejména v aplikacích s vysokým tlakem nebo vysokou teplotou. Pokud jsou zjištěny jakékoliv problémy, součást by měla být okamžitě vyměněna, aby se zabránilo selhání systému. V technické dokumentaci nejsou uvedena konkrétní období údržby, proto by údržba měla být prováděna jako součást pravidelných kontrolování systému.
Nejčastější otázky
Může být tento přechodový ohyb použit ve solárních otopných systémech?
Ano, součást je vhodná pro solární otopné systémy díky svému rozsahu provozních teplot a odolnosti proti korozi.
Je kompatibilní se stlačovacími nástroji pro potrubí o průměru 15 mm?
Ano, stlačená strana součásti je navržena pro potrubí o průměru 15 mm z nerezu.
Může být použit s inertními plyny?
Ano, EPDM těsnící kroužek a konstrukce z nerezu zajišťují vhodnost pro použití s inertními plyny.
Co se má udělat, pokud indikátor nedosáhne 54 mm během stlačování?
Pokud indikátor nedosáhne značky 54 mm, spojení není bezpečné a musí být znovu stlačeno, aby bylo zajištěno netěsné těsnění.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.IVN82, IVN83 - přechodový oblouk 90°s vnitřním závitem |
|---|---|
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 15 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:59 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
