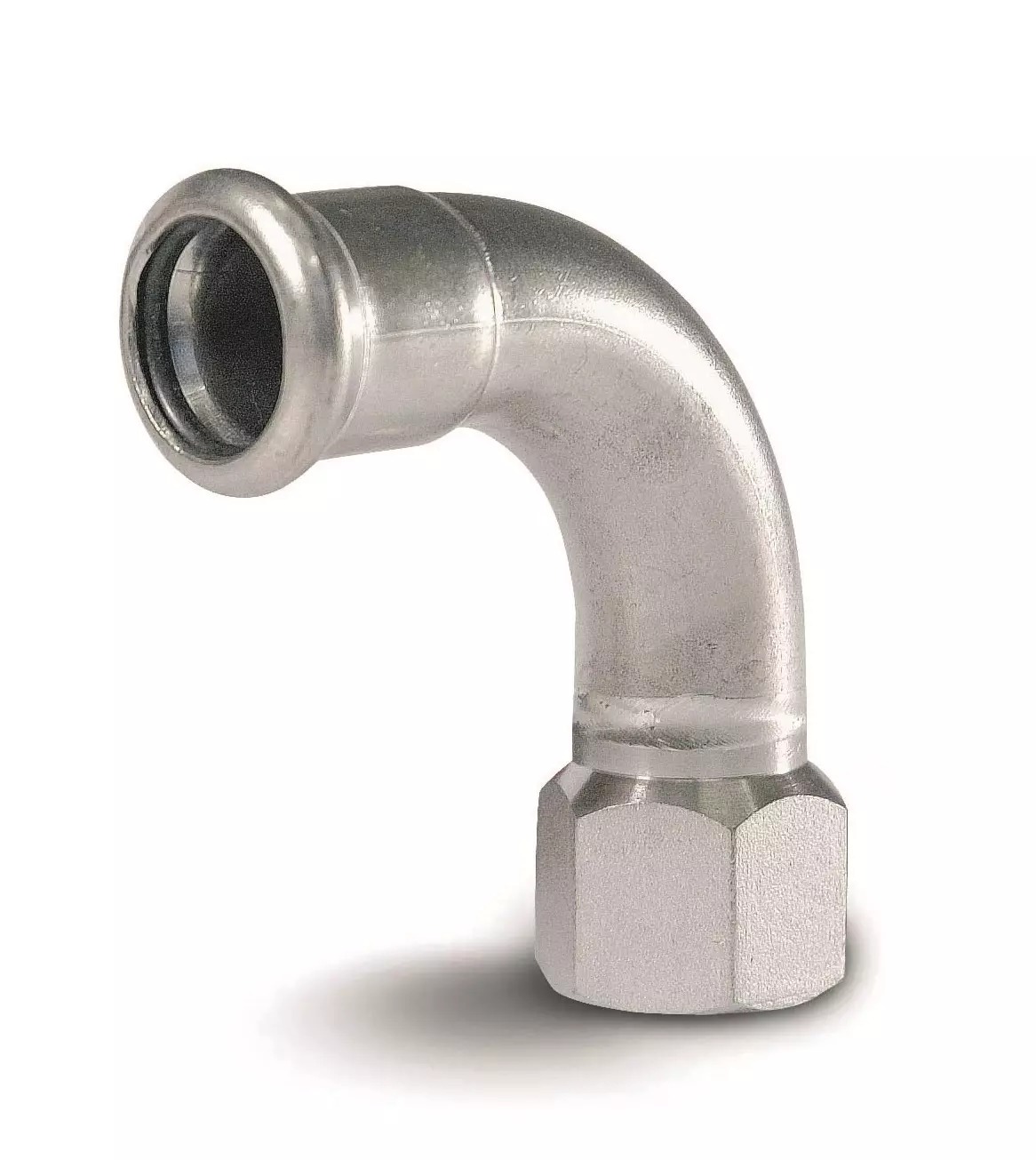

Přechodový ohyb 90° - vnitřně závitový - N - 18mm-Rp1/2 palce
Kód: IVN82.1812Související produkty
Detailní popis produktu
Tento 90° přechodový ohyb se často používá v obytných i komerčních budovách pro spojení nerezových tisknutých trubek s závitovými komponentami. Je vhodný pro různé systémy, jako jsou topné okruhy, hasicí trysky a zavlažovací zařízení. Přípojka zajišťuje spolehlivé těsnění a dlouhodobou stabilitu v aplikacích, kde jsou požadovány jak tisknuté, tak závitové spoje.
Jeho kompaktní design umožňuje snadné začlenění do úzkých prostor, což ho činí ideálním pro modernizaci nebo nové instalace v strojírenských místnostech, kotelňách a průmyslových zařízeních. Ohyb je zvlášť užitečný při přechodu mezi nerezovými trubkami a ventily, měřicími přístroji nebo jinými závitovými komponentami.
Technické parametry
| Materiál | Nerezová ocel 1.4404 (AISI 316L), těsnicí prstenec z EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN82.1812 |
| Značka | IVAR |
Montáž a připojení
Pro správnou montáž je třeba použít tiskací nástroj k zajištění nerezové trubky do tiskacího konce ohybu. Závitová strana se pak připojí k komponentě s Rp1/2 palce závitem pomocí standardních závitovacích postupů. Ujistěte se, že délka trubky umožňuje plné dosednutí O-ringu a správné zapojení závitů. Zkontrolujte správné zarovnání a vyhýbejte se přetížení, aby nedošlo k poškození těsnicího prstence nebo deformaci nerezového přípojky.
Běžné chyby při montáži zahrnují nedostatečné vložení trubky před tisknutím, nedostatečnou kontrolu hloubky dosednutí 54 mm a použití nekompatibilních nástrojů, které mohou poškodit materiál. Vždy před finálním závitováním zkontrolujte těsnící plochu a O-ring na poškození.
Kompatibilita a příslušenství
Tento ohyb je kompatibilní s nerezovými tisknutými trubkami o vnějším průměru 18 mm a komponenty se ženským závitem Rp1/2 palce. Pro kompletní integraci systému mohou být podle rozvrhu potřeba další přípojky, jako jsou přechody, přípojky nebo závitové adaptéry. Ujistěte se, že všechny tiskací nástroje a kalibrace jsou nastaveny pro nerezovou ocel 1.4404, aby byla zajištěna integrity spojení.
Technický pozadí pro projektanty
Ohyb slouží k přesměrování průtoku přes 90° zatáčku, přičemž udržuje netěsné spojení mezi tisknutými a závitovými systémy. Nerezová ocel 1.4404 nabízí vysokou odolnost proti korozi a odolnost v agresivních prostředích, což z ní činí vhodný materiál jak pro pitnou vodu, tak pro průmyslové média. EPDM těsnicí prstenec poskytuje flexibilitu a těsné těsnění při tlaku a tepelné roztažnosti. Projektanti by měli zohlednit tepelnou roztažnost a smršťování v rozvrhu systému, aby se předešlo zatížení ohybu během provozu.
Služba a provoz
Doporučuje se pravidelná kontrola těsnicího prstence a tiskacího spojení, aby byla zajištěna pokračující funkčnost. Během pravidelných kontrol hledejte známky opotřebení, deformace nebo netěsnosti. Pokud je ohyb odstraněn pro opravu nebo výměnu, ujistěte se, že nový přípojka je správně tisknutý a hloubka dosednutí je plně zapojena. Kromě těchto vizuálních kontrol nejsou specifikovány žádné plánované intervaly údržby.
Nejčastější otázky
Může být tento ohyb použit v solárním tepelném systému?
Ano, pokud systém pracuje v teplotním rozsahu -20 °C až +120 °C a médium je kompatibilní s EPDM těsnicími prsteny.
Je tento ohyb vhodný pro připojení k závitovému ventilu DN15?
Ano, závit Rp1/2 palce odpovídá DN15, takže přímé připojení je možné s vhodnou přípravou závitu.
Může být použit v hasicím tryskovém systému?
Ano, ohyb vyhovuje požadavkům pro tlakové vodní systémy a je vhodný pro použití v tryskových instalacích.
Jaký je maximální povolený pracovní tlak?
Ohyb je hodnocen pro PN16, což odpovídá maximálnímu povolenému pracovnímu tlaku 16 bar při standardních provozních teplotách.
Doplňkové parametry
| Kategorie: | IVAR.IVN82, IVN83 - přechodový oblouk 90°s vnitřním závitem |
|---|---|
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 18 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:59 |
