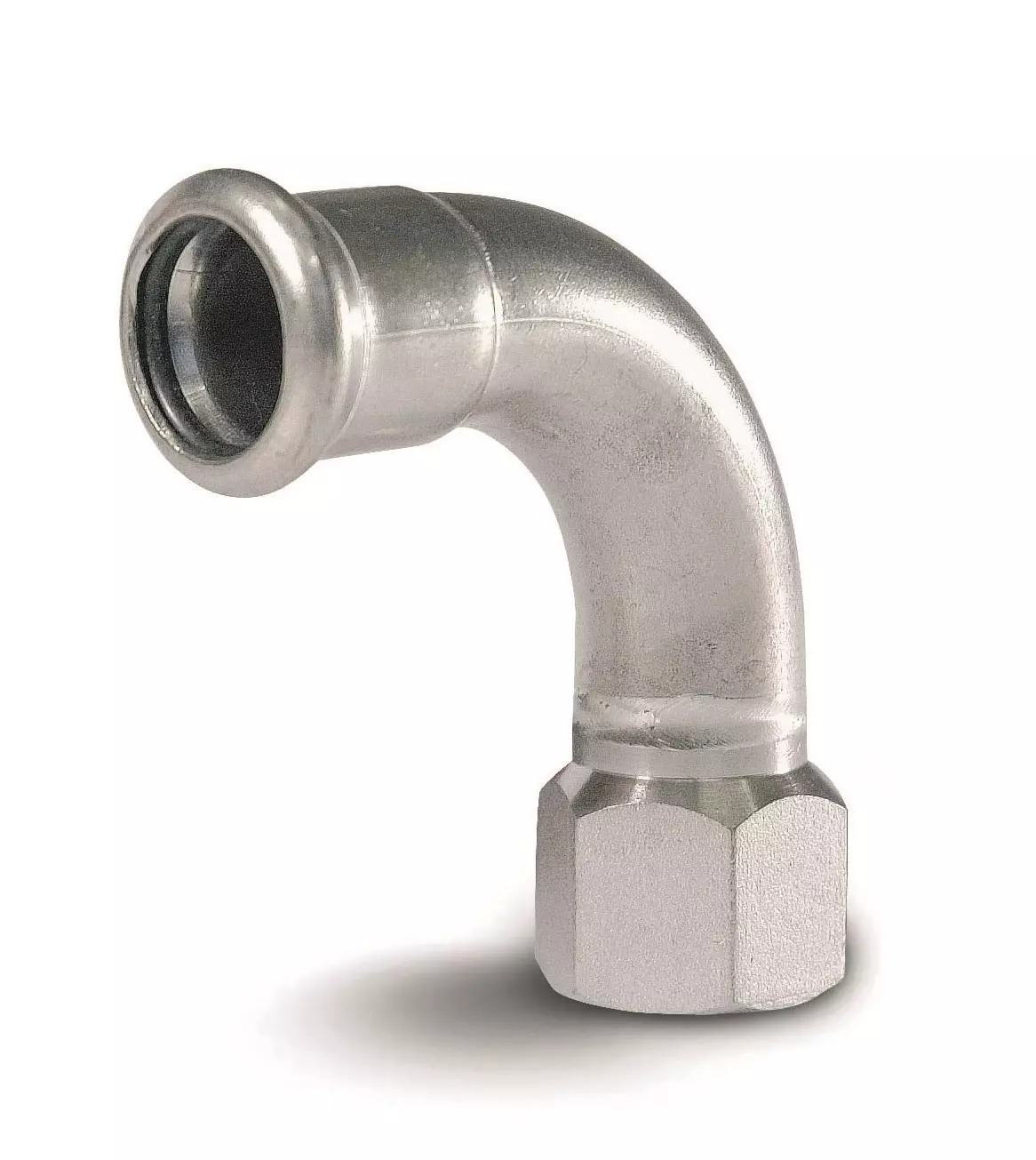

Přechodový ohyb 90° - vnitřně závitový - N - 22mm-Rp3/4"
Kód: IVN82.2234Související produkty
Detailní popis produktu
Tento 90° přechodový ohyb se běžně používá v otopných, sanitárních a průmyslových instalacích, kde je potřeba spojit přípojku a závitové systémy. Je vhodný pro bytové i komerční budovy, včetně systémů jako je podlahové vytápění, rozdělení teplé vody a hasicí trysky. Přípojka je navržena pro použití v prostředích, kde je potřeba kombinace mechanických a závitových spojení, zajišťuje spolehlivé těsnění a konstrukční pevnost v přípojkových přechodech.
Přípojka je zvláště užitečná v aplikacích, kde prostorové omezení nebo návrh systému vyžaduje změnu typu spojení. Běžně se používá v systémech pracujících za středního tlaku a teploty, jako jsou solární tepelné instalace nebo systémy stlačeného vzduchu. Přechodový ohyb zajišťuje kompatibilitu mezi přípojkovými a závitovými komponentami, zmenšuje potřebu dalších adaptérovacích nebo spojovacích prvků.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN82.2234 |
| Značka | IVAR |
Nominální tlak PN16 znamená, že přípojka je vhodná pro systémy pracující až do 16 bar. Rozsah provozních teplot od -20°C do +120°C z ní činí vhodnou pro systémy studené i teplé vody, stejně jako pro průmyslové aplikace. Výběr materiálu zaručuje odolnost proti korozi a chemickému vlivu, což z ní činí ideální pro prostředí s agresivními médiemi.
Montáž a připojení
Přechodový ohyb se montuje pomocí přípojkového nástroje pro zajištění přípojkové strany a běžného šroubováku pro závitové spojení. Přípojková strana vyžaduje minimální hloubku vložení 54 mm s jasným indikátorem sedání, aby bylo zajištěno správné zapojení. Vnitřní závit (Rp3/4") je kompatibilní s běžnými závitovými komponentami. Během montáže je důležité ověřit, že přípojkové spojení je plně sednuté a závit je čistý, aby se zabránilo úniku. Běžnou chybou je nedostatečné vložení, což může vést k nedostatečnému těsnění a selhání systému.
Kompatibilita a příslušenství
Tento přechodový ohyb je kompatibilní s přípojkovými a závitovými systémy s 22 mm přípojkovými připojeními a Rp3/4" závity. Běžně se používá spolu s přípojkovými nástroji, těsnícími kroužky a běžnými závitovými komponentami. Podle návrhu systému a média mohou být potřeba další příslušenství, jako jsou těsnící směsi nebo závitové těsnící prostředky. Pro tento model nejsou potřeba konkrétní související produkty.
Technický pozadí pro projektanty
Přechodový ohyb funguje tak, že přesměruje tok média pod úhlem 90°, přičemž udržuje bezpečné spojení mezi přípojkovými a závitovými komponentami. EPDM těsnící kroužek zajišťuje těsné těsnění, zabrání úniku a udržuje efektivitu systému. Návrh umožňuje integraci do systémů s nízkým a středním tlakem, přičemž přípojkové spojení poskytuje kompaktní a spolehlivou alternativu k tradičním závitovým spojením.
Služba a provoz
Doporučuje se pravidelná kontrola přípojkového spojení a závitového spoje, aby byla zajištěna pokračující funkčnost. Indikátor sedání by měl být kontrolován na opotřebení nebo poškození a těsnící kroužek by měl být kontrolován na známky degradace. Nejsou poskytovány konkrétní intervaly údržby, ale údržba by měla být prováděna podle provozních požadavků systému a podmínek prostředí.
Nejčastější otázky
Může být tento přechodový ohyb použit v solárních tepelných systémech?
Ano, rozsah provozních teplot až do +120°C a vlastnosti materiálu z něj činí vhodný pro solární tepelné aplikace.
Je kompatibilní s přípojkovými nástroji jinými než IVAR?
Ano, pokud je přípojkový nástroj vhodný pro 22 mm přípojkové připojení a dodržuje specifikace výrobce.
Může být použit s agresivními médiemi?
Ano, konstrukce z nerezu (1.4404) poskytuje odolnost proti korozi a chemickému vlivu, což z něj činí vhodný pro agresivní média.
Jaký je maximální povolený tlak pro tuto přípojku?
Nominální tlak je PN16, což znamená, že je vhodná pro systémy pracující až do 16 bar.
Doplňkové parametry
| Kategorie: | IVAR.IVN82, IVN83 - přechodový oblouk 90°s vnitřním závitem |
|---|---|
| Druh výrobku: | koleno / oblouk |
| Rozměr závitu: | 3/4" |
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:27:00 |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
