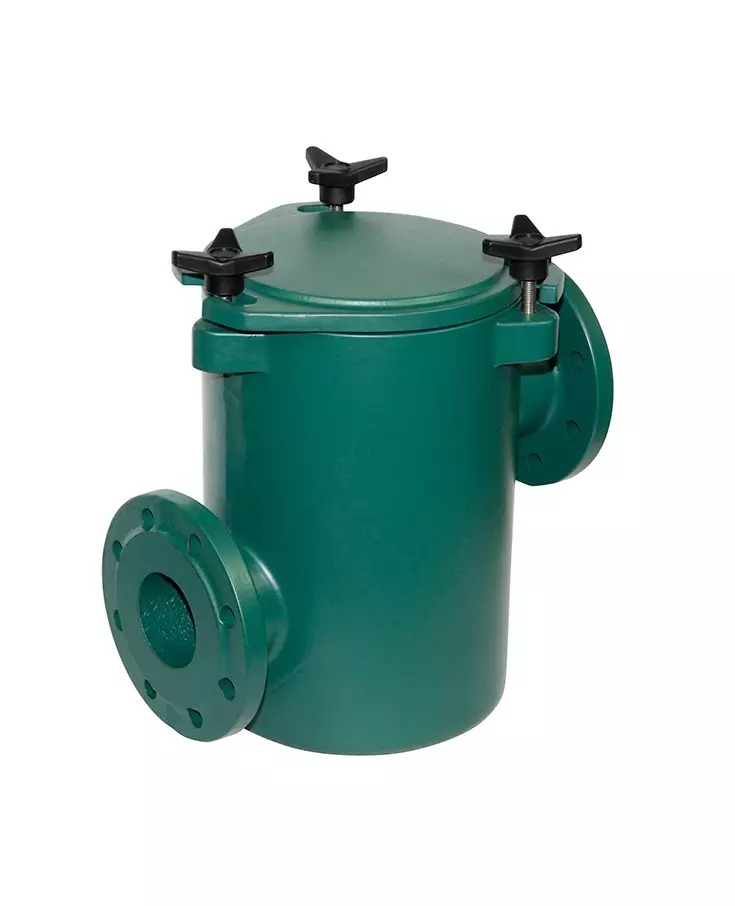

PREFILTER 65/65 Článkový předfiltrovací filtr z oceli

Detailní popis produktu

Průmyslové vodní oběhové systémy často vyžadují odstranění hrubých částic, aby se ochránila následná odstředivá čerpadla a filtracní komponenty. Tento článkový předfiltrovací filtr je vhodný pro instalace s velkými filtracními systémy, zejména ty, které používají monobloková odstředivá čerpadla nebo měniče otáček. Jednotka se běžně nachází v komerčních a průmyslových prostorách, jako jsou vodárenské zavody, chladiče a chemické zpracovatelské závody, kde je konzistentní kvalita vody zásadní.

Jeho návrh umožňuje integraci s různými typy čerpadel, čímž zajišťuje kompatibilitu s existující infrastrukturou. Předfiltrovací filtr se instaluje před hlavní čerpací zařízení, aby zachytil odpad a zabránil poškození citlivých mechanických komponent. Je zvláště užitečný při zpracování surových zdrojů vody náchylných k přenášení zavěšených částic nebo pokud systém zahrnuje jednotky reverzní osmózy nebo ultrafiltrace, které vyžadují fázi předúpravy.

Technické parametry

Jmenovitý průměr	DN 65
Kód	60164699
Značka	IVAR

Jmenovitý průměr definuje velikost průtoku a je klíčový pro přizpůsobení předfiltru k průměrům potrubí a požadavkům na vstup čerpadla. Zaručuje hydraulickou kompatibilitu s vstupy čerpadel a potrubními systémy navrženými pro podobné průtoky.

Instalace a připojení

Pro instalaci zarovnej tělo předfiltru s potrubím a upevněj ho pomocí vhodných šroubení. Jmenovitý průměr by měl odpovídající průměr potrubí a vstupu čerpadla. Před utažením tří nebo čtyř speciálních uzavíracích šroubů zkontroluj, zda je těsnící plocha čistá a bez nečistot. Vyhněte se přetížení, aby nedošlo k deformaci víka. Běžné chyby zahrnují nesprávný typ šroubení nebo použití nesprávných těsnících materiálů, což může vést k únikům nebo snížení výkonu.

Kompatibilita a příslušenství

Tento model je kompatibilní s monoblokovými odstředivými čerpadly z řady NKM-G/NKP-G s vstupními průměry mezi DN 40 a DN 150. Funguje také s čerpadly řady KDN a měniči otáček MCE. Pro kompletní nastavení se ujistěte, že jsou k dispozici správná šroubení a těsnění pro konkrétní podmínky instalace.

Technický pozadí pro projektanty

Prefiltr funguje tím, že zachytává částice v koši z nerezové oceli AISI 316, který udržuje částice větší než otvor sítě. Konstrukce z oceli zajišťuje odolnost a odolnost vůči tepelnému roztažení, zatímco nerezový koš poskytuje odolnost proti korozi v agresivních prostředích. Integrace do systému vyžaduje pečlivou analýzu rychlosti průtoku a tlakové ztráty přes předfiltr, což ovlivňuje celkovou účinnost systému. Doba životnosti jednotky závisí na pravidelném čištění a správné údržbě koše a těsnících ploch.

Služba a provoz

Pravidelná inspekce koše je nezbytná k odstranění nahromaděných nečistot a udržení neomezeného průtoku. Zkontrolujte integritu těsnění víka po dlouhodobém provozu nebo po vypnutí systému. Nejsou stanoveny plánované intervaly údržby, ale vizuální kontroly během běžné údržby jsou doporučovány k identifikaci známek opotřebení nebo zablokování.

Nejčastější otázky

Může být tento předfiltr použit s měniči otáček?
Ano, jednotka je kompatibilní s měniči otáček MCE, což ji činí vhodnou pro systémy vyžadující proměnlivé řízení průtoku.

Které typy čerpadel jsou kompatibilní s tímto modelem?
Předfiltr funguje s monoblokovými odstředivými čerpadly z řady NKM-G/NKP-G a také s čerpadly řady KDN.

Jak funguje těsnící mechanismus?
Víko je zabezpečeno třemi nebo čtyřmi speciálními uzavíracími šrouby v závislosti na modelu, čímž se zaručí těsné těsnění proti úniku při provozních tlacích.

Je koš odnímatelný pro čištění?
Ano, nerezový koš lze odstranit pro čištění, aby se obnovila plná kapacita průtoku a zabránilo se ucpání v průběhu času.
