Ash Pan Add-on S1069

Detailní popis produktu

Doplněk popela S1069 je pomocný komponent pro kotle na tuhá paliva, zejména ty pracující na peletovém palivu. Je instalován jako součást systému odstraňování popela v automatizovaných peletových kotlích, kde je potřeba pravidelné odstraňování popela. Jednotka umožňuje nepřetržitý provoz prodlužováním doby mezi manuálními cykly odstraňování popela. Používá se běžně v bytových i komerčních topných systémech s automatizovanými peletovými kotle, zejména v prostředích, kde je nízká náročnost na obsluhu při zpracování popela klíčová.

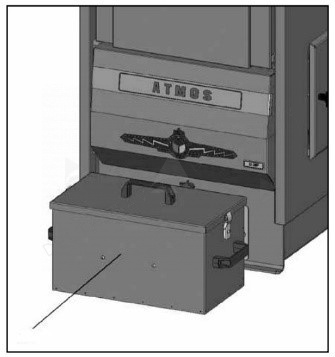

Při instalaci je doplněk popela integrován do výstupní trubky kotle, obvykle pomocí šroubového dopravníku. Velikost a kapacita popelnice musí odpovídající rychlosti výroby popela kotle a celkovému návrhu systému. Jednotka by měla být umístěna tak, aby byla při údržbě a prohlídce snadno dostupná. Montéři by měli zajistit správné zarovnání s výstupem kotle a pevné upevnění, aby se zabránilo problémům způsobeným vibracemi.

Technické parametry

Hmotnost	21,229 kg
Kód	S1069
Značka	Atmos

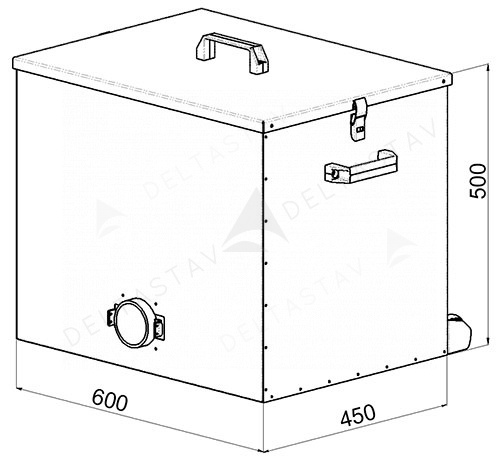

Doplněk S1069 má celkový objem 135 L a je speciálně navržen pro použití s kotlem D80P na pelety. Vnitřní geometrie umožňuje použití šroubového dopravníku o průměru 80 mm. Tyto specifikace zajišťují kompatibilitu s systémem odstraňování popela kotle a pomáhají určit, zda je jednotka vhodná pro danou aplikaci. Hmotnost jednotky je 21,229 kg, což je třeba zohlednit při plánování instalace a umístění.

Instalace a připojení

S1069 musí být připojen přímo k výstupní trubce kotle D80P pomocí stávajícího šroubového dopravníku. Připojení zahrnuje zarovnání vstupu popelnice se šroubem a upevnění sestavy vhodnými šrouby. Je důležité ověřit, že průměr šroubu odpovídá požadované hodnotě 80 mm pro tento model. Nesprávné zarovnání nebo nesoulad může vést k zácpám nebo neefektivnímu přepravě popela. Montéři by měli také zajistit, že popelnice je pevně a rovnoměrně upevněna, aby se zabránilo nerovnoměrnému opotřebení nebo mechanickému namáhání. Běžnou chybou je nedostatečné kontrolování utažení spojů po instalaci, což může vést k únikům nebo snížení výkonu v průběhu času. Doporučuje se provést testovací provoz cyklu odstraňování popela kotle po instalaci, aby byla potvrzena hladká funkce.

Kompatibilita a příslušenství

Tato popelnice je výhradně kompatibilní s kotlem D80P na pelety a nemůže být použita s jinými modely. Pro běžnou funkci nejsou potřeba žádná další příslušenství. Jednotka je dodávána jako samostatný komponent a nepotřebuje samostatné řídicí moduly nebo senzory. Integruje se přímo do systému odstraňování popela kotle bez potřeby vnějších úprav.

Technický pozadí pro projektanty

S1069 funguje jako pasivní jednotka pro shromažďování popela, která využívá šroubový dopravník kotle k přepravě popela z spalovací komory do popelnice. Vnitřní konstrukce je navržena tak, aby umožnila průtok popela bez zácp, i při vysokém objemu. Jednotka je vyrobena z odolných materiálů vhodných pro vystavení teplu a opotřebení popelovými zbytky. Její integrace do systému závisí na mechanismu odstraňování popela kotle a návrhu šroubového dopravníku. Velká kapacita jednotky snižuje frekvenci manuálního odstraňování popela, což zvyšuje provozní efektivitu. Dlouhodobá funkčnost závisí na kvalitě systému správy popela kotle a pravidelnosti údržby.

Údržba a provoz

Pravidelná inspekce popelnice je nezbytná, aby zůstala bez zácp a všechny spoje zůstaly pevné. Jednotka by měla být pravidelně vyprázdněna v závislosti na výkonu kotle a rychlosti výroby popela. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se dodržovat obecná pravidla údržby kotle výrobce. Během provozu by montéři měli sledovat úroveň naplnění popelnice a kontrolovat případné známky opotřebení vnitřních ploch. Jakákoli poškození nebo deformace popelnice může ovlivnit její schopnost uchovávat a přepravovat popel efektivně. Je také důležité ověřit, že šroubový dopravník stále funguje hladce a že popelnice zůstává správně zarovnaná s výstupní trubkou kotle.

Nejčastější otázky

Může být S1069 připojen k libovolnému peletovému kotli?
Ne. S1069 je speciálně navržen pro kotel D80P na pelety a není kompatibilní s jinými modely kvůli rozdílům v průměru šroubu a požadavkům na připojení.

Jaká je maximální kapacita ukládání popela S1069?
S1069 má celkový objem 135 L, což umožňuje prodloužené ukládání popela před potřebou manuálního vyprázdnění.

Je S1069 vhodný pro použití se šroubem o průměru 80 mm?
Ano. Jednotka je navržena tak, aby kompatibilní se šroubem o průměru 80 mm, což zajišťuje kompatibilitu s systémem odstraňování popela kotle D80P.

Může být S1069 použit nezávisle na automatizačním systému kotle?
Ano. Popelnice funguje jako pasivní komponent a pro základní provoz není potřeba její integrace do řídicího systému kotle.
