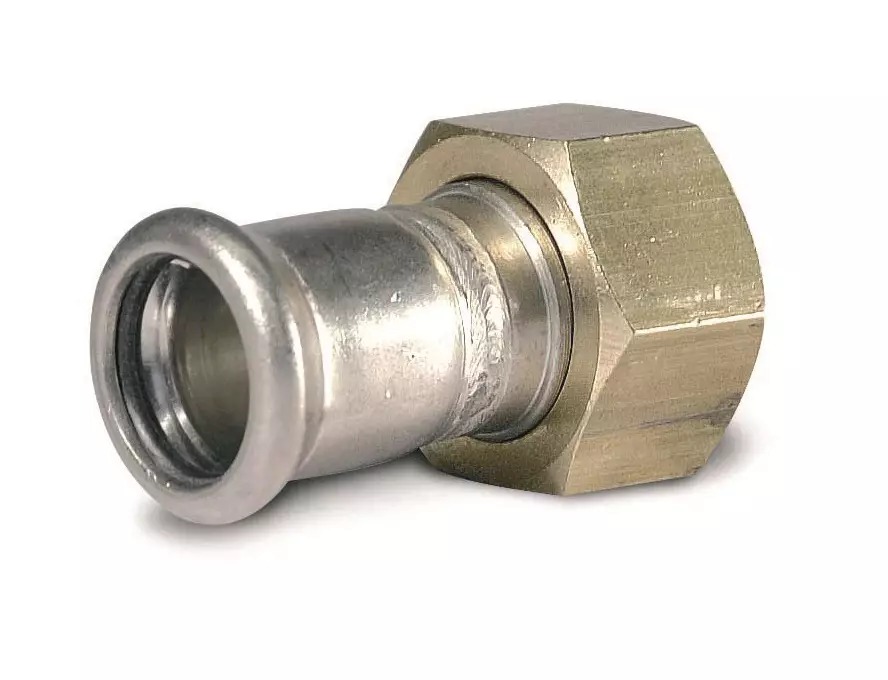

Přípojka - pro ploché těsnění - N - G 2 3/8 palce-54mm; mosaz

Detailní popis produktu

Přípojky pro ploché těsnění jsou zásadní v mechanických instalacích, kde jsou požadovány bezpečné a odolné spoje mezi stlačenými přípojkami a závitovými komponentami. Tyto přípojky se často používají v bytových a obchodních budovách, včetně otopných systémů, požárních systémů, fotovoltaických instalací a průmyslových potrubí. Instalatéři a servisní technici na tyto přípojky spoléhají, aby zajistili beznetekovou funkčnost v prostředích s kolísajícími teplotami a tlaky.

Navržena pro použití s plochým těsněním a EPDM těsnícím kroužkem, tato přípojka poskytuje spolehlivé těsnění za provozních podmínek. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a opotřebení, což z ní dělá vhodnou pro dlouhodobé použití jak vnitřních, tak venkovních aplikací. Správná instalace je klíčová pro udržení integrity systému a prevenci neteků.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnící kroužek
Prováděcí teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN60.5421
Značka	IVAR

Nominální tlak PN 16 znamená, že přípojka dokáže odolat až 16 baru tlaku při standardních provozních teplotách. Rozsah teplot od -20°C do +120°C umožňuje její použití v různých prostředích, včetně chladicích skladů a vysokoteplotních otopných systémů. Tyto parametry jsou zásadní pro určení kompatibility s ostatními komponenty a zajištění správného rozměru při návrhu systému.

Instalace a připojení

Pro instalaci přípojky zarovnejte stlačenou přípojku s závitovou komponentou a zabezpečte je vhodnými nástroji. Ujistěte se, že ploché těsnění je správně umístěno a že EPDM těsnící kroužek není poškozený, před zatíráním. Zkontrolujte, že spoj dosáhne specifikované hloubky vložení 54 mm a že je zapněn indikátor sedání. Běžné chyby při instalaci zahrnují nedostatečné zatírání, špatné umístění těsnění a nekontrolu indikátoru sedání. Vždy ověřte správnost montáže vizuálním kontrolem zarovnání a ujistěte se, že mezi spojovacími plochami nejsou mezery.

Kompatibilita a příslušenství

Tato přípojka je kompatibilní se stlačenými přípojkami a závitovými komponentami, které používají těsnění plochým těsněním. Vyžaduje EPDM těsnící kroužek a ploché těsnění pro správné těsnění. Při objednávání zkontrolujte, že jsou k dispozici správné rozměry a typy těsnění a kroužku pro konkrétní aplikaci. Příslušenství, jako jsou těsnící kroužky a těsnění, by mělo být získáno podle specifikací výrobce, aby byla zachována integrity systému.

Technický pozadí pro návrháře

Pracovní princip přípojky spočívá v kompresi EPDM těsnícího kroužku a plochého těsnění mezi spojovacími plochami, aby vzniklo těsné spojení. Nerezové tělo poskytuje konstrukční pevnost a odolnost proti tepelnému roztažení a smršťování. Vlastnosti materiálu AISI 316L zajišťují odolnost v korozi. Integrace do systému závisí na správném zarovnání stlačené přípojky a závitové komponenty, stejně jako na použití kompatibilních těsnících materiálů. Doba životnosti a účinnost přípojky jsou ovlivněny kvalitou instalace, stavem těsnících materiálů a provozními podmínkami systému.

Služba a provoz

Pravidelná inspekce spoje by měla zaměřit na kontrolu případných neteků, opotřebení těsnících materiálů a poškození těla přípojky. Pokud jsou zjištěny jakékoliv problémy, přípojka by měla být demontována a prozkoumána. Nahraďte poškozené nebo opotřebené těsnící materiály a znovu sestavte podle pokynů pro instalaci. Nejsou poskytovány konkrétní intervaly pro údržbu tohoto komponentu, ale pravidelné kontroly jsou doporučovány jako součást obecné údržby systému.

Nejčastější otázky

Může být tato přípojka použita s plastovými trubkami?
Ne, je navržena pro použití se stlačenými přípojkami a závitovými kovovými komponentami. Kompatibilita s plastovými trubkami není podporována specifikacemi výrobce.

Je EPDM těsnící kroužek vhodný pro vysokoteplotní aplikace?
Ano, materiál EPDM je certifikován pro použití až do +120°C, což z něj dělá vhodný pro otopné a průmyslové aplikace v rámci specifikovaného rozsahu teplot.

Jaký je maximální tlakový rating této přípojky?
Přípojka je certifikována pro nominální tlak PN 16, což odpovídá 16 baru při standardních provozních teplotách.

Může být přípojka použita ve solárních systémech pro ohřev vody?
Ano, její teplotní a tlakové parametry z ní dělají vhodnou pro solární systémy pro ohřev vody, pokud bude návrh systému v souladu se specifikacemi přípojky.
