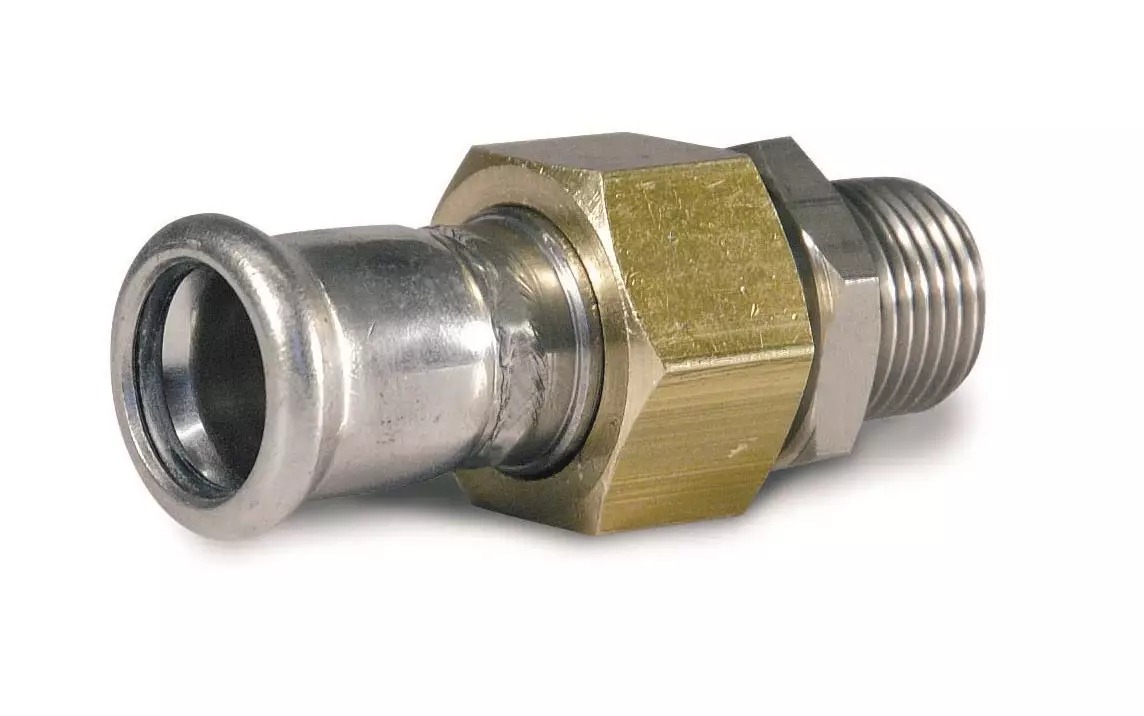

Přípojka - zevně závitová - N - 28mm-R1"

Detailní popis produktu

Přípojky jsou základními komponentami v přepážkových systémech pro vytápění, sanitární a průmyslové aplikace. Tato přípojka se často používá ve výstavbě bytových i obchodních budov k propojení přepážkových trubek s závitovými komponentami. Instalatéři pracující na otopných systémech, sanitárních instalacích nebo hasicích systémech se s těmito přípojkami setkají při integraci přepážkových a závitových systémů. Přípojka zajišťuje beznetěsné a bezpečné spojení mezi dvěma typy potrubí, udržuje integrity systému za různých tlakových a teplotních podmínek.

Korektní výběr a montáž přípojek je klíčový pro výkon systému. Přípojka musí být kompatibilní s průměrem trubky a typem závitu, a montáž musí být provedena s přesností, aby se zabránilo netěsnostem nebo mechanickému selhání. Tato přípojka je navržena pro použití v různých prostředích, včetně těch s kolísajícími teplotami a středními tlaky. Je zvláště vhodná pro aplikace, kde je potřeba přechod z přepážkového na závitové potrubí, například u připojení kotlů, sacích hrdel čerpadel nebo instalace ventilů.

Technické parametry

Materiál	Nerezová ocel typu Wst. Nr. 1.4404 (AISI 316L), EPDM těsnicí kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN64.2810
Značka	IVAR

Rozsah provozních teplot od -20°C do +85°C, maximálně +120°C, umožňuje použití přípojky v systémech studené i teplé vody, stejně jako v otopných okruzích. Nominální tlaková třída PN16 zajišťuje kompatibilitu s systémy pracujícími při až 16 bar. Tyto parametry jsou klíčové pro určení vhodnosti přípojky pro konkrétní aplikace a pro zajištění dlouhodobé spolehlivosti v provozu.

Montáž a připojení

Přípojka se montuje tak, že se 28mm trubka stlačí do přípojky pomocí certifikovaného přepážkového nástroje. Zevně R1 závit se pak připojí k odpovídající závitové komponentě. Montážní proces vyžaduje pečlivé zarovnání trubky a přípojky a použití nástroje s přesnou stlačovací silou, aby bylo zajištěno beznetěsné spojení. Těsnicí kroužek musí být správně umístěn do drážky, aby se zabránilo úniku. Běžné chyby při montáži zahrnují nesprávnou hloubku stlačení, špatné zarovnání a nedostatečné kontrolování těsnící plochy na nečistoty nebo poškození. Po montáži by měla být přípojka prohlédnuta na případné známky nesprávného stlačení nebo špatného zarovnání.

Kompatibilita a příslušenství

Tato přípojka je kompatibilní s 28mm přepážkovými trubkami z nerezové oceli. Je určena pro použití s zevně R1 závitem a vhodná pro integraci do systémů, které vyžadují přechod z přepážkového na závitové připojení. K dokončení montáže je třeba použít vhodný přepážkový nástroj a kompatibilní těsnicí kroužek. Pro běžnou montáž nejsou potřeba žádné další produkty, ale doporučuje se mít náhradní těsnicí kroužky k dispozici pro výměnu v případě poškození nebo opotřebení.

Technický pozadí pro projektanty

Přípojka pracuje na principu mechanického stlačení, kdy je trubka stlačena do těla přípojky, aby vznikl těsný spoj. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a dlouhodobou odolnost v různých prostředích. EPDM těsnicí kroužek poskytuje pružné těsnění, které kompenzuje drobná špatná zarovnání a udržuje vodotěsné spojení. Vlastnosti materiálu 1.4404 (AISI 316L) nerezové oceli z ní dělají vhodnou pro použití v agresivních médiích a vysokoteplotních aplikacích. Integrace přípojky do systému závisí na tlaku systému, teplotě a typu médií, které jsou dopravovány. Doba životnosti přípojky je ovlivněna kvalitou montáže, provozními podmínkami a údržbou systému.

Služba a provoz

Během provozu přípojka nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné prohlídky na zjištění známek úniku, koroze nebo mechanického poškození. Pokud jsou detekovány jakékoliv problémy, přípojka by měla být okamžitě vyměněna. Těsnicí kroužek by měl být prohlédnut na opotřebení nebo deformaci a v případě potřeby vyměněn. Nejsou poskytovány konkrétní intervaly údržby, ale přípojka by měla být monitorována jako součást pravidelných kontrol systému.

Nejčastější otázky

Může být tato přípojka použita ve solárních otopných systémech?
Ano, přípojka je vhodná pro použití ve solárních otopných systémech díky svému rozsahu teplot a odolnosti proti korozi.

Je přípojka kompatibilní s EPDM těsnicími kroužky v agresivních prostředích?
EPDM těsnicí kroužek je vhodný pro použití ve většině prostředí, ale jeho výkon může být ovlivněn agresivními médi. Pro konkrétní informace o kompatibilitě se prosím obrátit na technický list výrobce.

Může být přípojka použita s měděnými trubkami?
Ne, přípojka je navržena pro použití s nerezovými přepážkovými trubkami a není kompatibilní s měděným potrubím.

Jaký je maximální povolený tlak pro tuto přípojku?
Přípojka má nominální tlakovou třídu PN16, což odpovídá maximálnímu provoznímu tlaku 16 bar.
