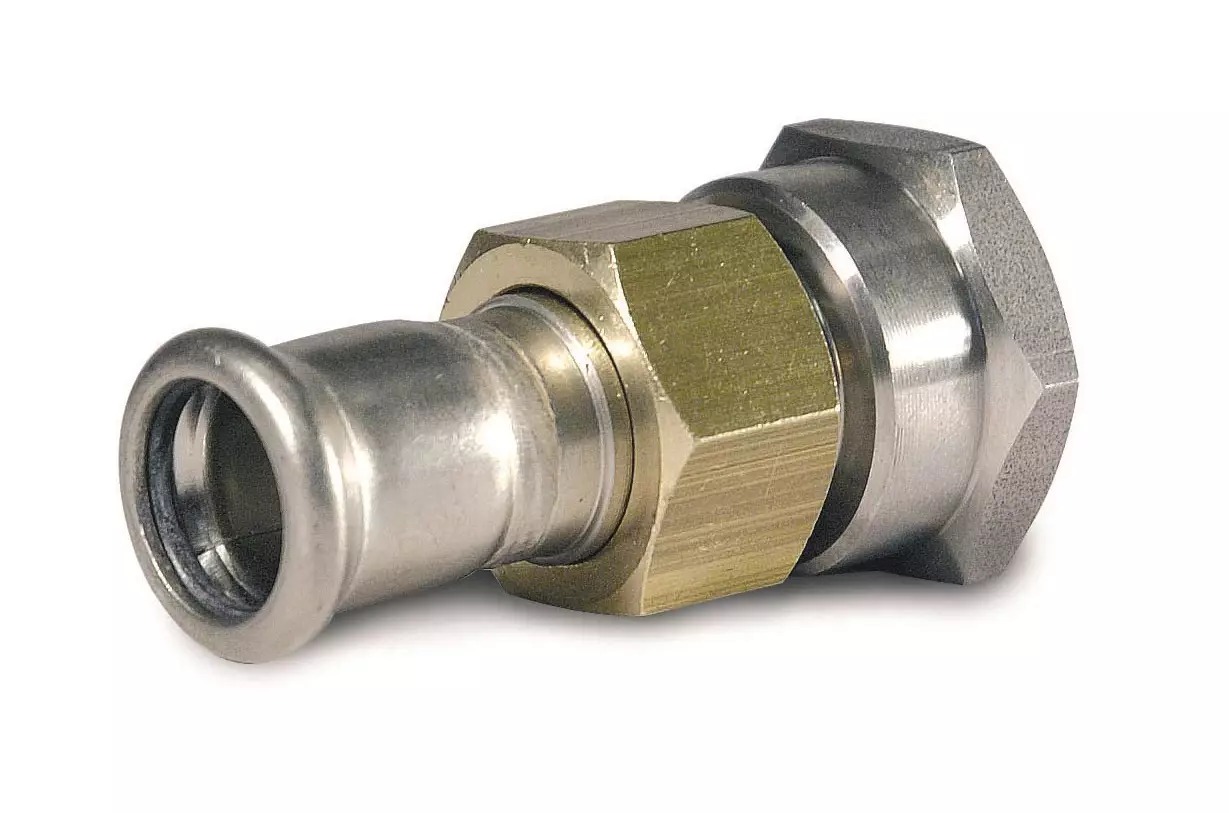

Závitový spojovací prvek - vnitřně závitový - N - 15mm-Rp1/2 palce
Kód: IVN62.1512Související produkty
Detailní popis produktu
Vnitřně závitové spojovací prvky jsou základními komponentami při instalaci otopných, sanitárních a průmyslových potrubních systémů. Tyto prvky se často používají v bytových i komerčních budovách pro spojování potrubí s ventily, radiátory, kotle a dalšími prvky systému. Instalatéři pracující s lisovanými systémy využívají tyto prvky k zajištění beznetekových a bezpečných spojení v prostředích podléhajících tepelnému roztažení a smršťování. Tento konkrétní model je vhodný pro aplikace vyžadující vysokou odolnost proti korozi a dlouhodobou spolehlivost.
Prvek má na jedné straně lisované spojení a na druhé straně vnitřní závit, což umožňuje přímé spojení s závitovými komponenty, jako jsou ventily nebo rozdělovače. Je zvláště užitečný v systémech, kde je potřeba flexibilní trasy potrubí při zachování konstrukční pevnosti. Těsnící kroužek z EPDM zajišťuje těsnost za běžných provozních podmínek, čímž je vhodný pro aplikace s teplou i studenou vodou i pro některé průmyslové média.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek EPDM |
|---|---|
| Prováděcí teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN62.1512 |
| Značka | IVAR |
Montáž a spojení
K montáži prvku je třeba lisovaný konec vložit do odpovídajícího lisovaného potrubí, přičemž je třeba zajistit správnou hloubku, jak je označeno značkou. Vnitřní závit je poté zarovnat s příslušnou komponentou a utáhnout na doporučený moment. Důležité je ověřit, že těsnící kroužek je správně umístěn a není poškozený. Běžné chyby při montáži zahrnují nedostatečnou hloubku lisování, špatné zarovnání při utahování a použití nesprávných nástrojů, což může vést k netěsnostem nebo předčasnému poškození.Kompatibilita a příslušenství
Tento prvek je kompatibilní se standardním lisovaným nerezovým potrubím vhodného průměru a se závitovými komponentami, které odpovídají závitu Rp1/2 palce. Při montáži je třeba zajistit, že všechny související komponenty, jako jsou ventily, přechody nebo další prvky, jsou také hodnoceny pro stejné tlakové a teplotní podmínky. K základní montáži není třeba žádné další příslušenství, ale konkrétní požadavky systému mohou vyžadovat použití dalších komponent.Technický pozadí pro projektanty
Prvek funguje tím, že vytváří mechanické i hydraulické těsnění mezi lisovaným potrubím a vnitřním závitem prostřednictvím EPDM těsnícího kroužku. Nerezové tělo poskytuje vysokou odolnost proti korozi a tepelnému stresu, čímž je vhodný pro agresivní prostředí. Hodnocení PN 16 zajišťuje, že prvek vydrží běžné tlaky v otopných a sanitárních systémech. Dlouhodobá výkonnost závisí na správné montáži, kompatibilitě média a dodržování doporučených provozních podmínek.Služba a provoz
Pravidelná kontrola by měla zaměřit pozornost na známky netěsnosti, deformace nebo opotřebení u lisovaného spoje a těsnícího kroužku. Pokud jsou zjištěny jakékoliv nepravidelnosti, prvek by měl být vyměněn. V technické dokumentaci nejsou specifikovány žádné plánované intervaly údržby. Doporučuje se pravidelné kontroly během vypnutí systému, aby byla zajištěna pokračující výkonnost a bezpečnost.Nejčastější otázky
Může být tento prvek použit v solárních otopných systémech?
Ano, prvek je vhodný pro solární otopné systémy, protože vyhovuje požadovaným teplotním a tlakovým podmínkám.
Je EPDM těsnící kroužek kompatibilní se všemi typy vody?
EPDM těsnící kroužek je vhodný pro aplikace se svěží vodou. Pro jiná média se prosím obrátit na technickou dokumentaci výrobce.
Může být tento prvek použit s měděnými nebo plastovými potrubími?
Ne, tento prvek je navržen výhradně pro použití s lisovaným nerezovým potrubím a nemůže být použit s měděnými nebo plastovými potrubími.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.IVN60,IVN61,IVN62,IVN64 - připojovací šroubení |
|---|---|
| Rozměr závitu: | 1/2" |
| Průměr trubky: | 15 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:31 |
