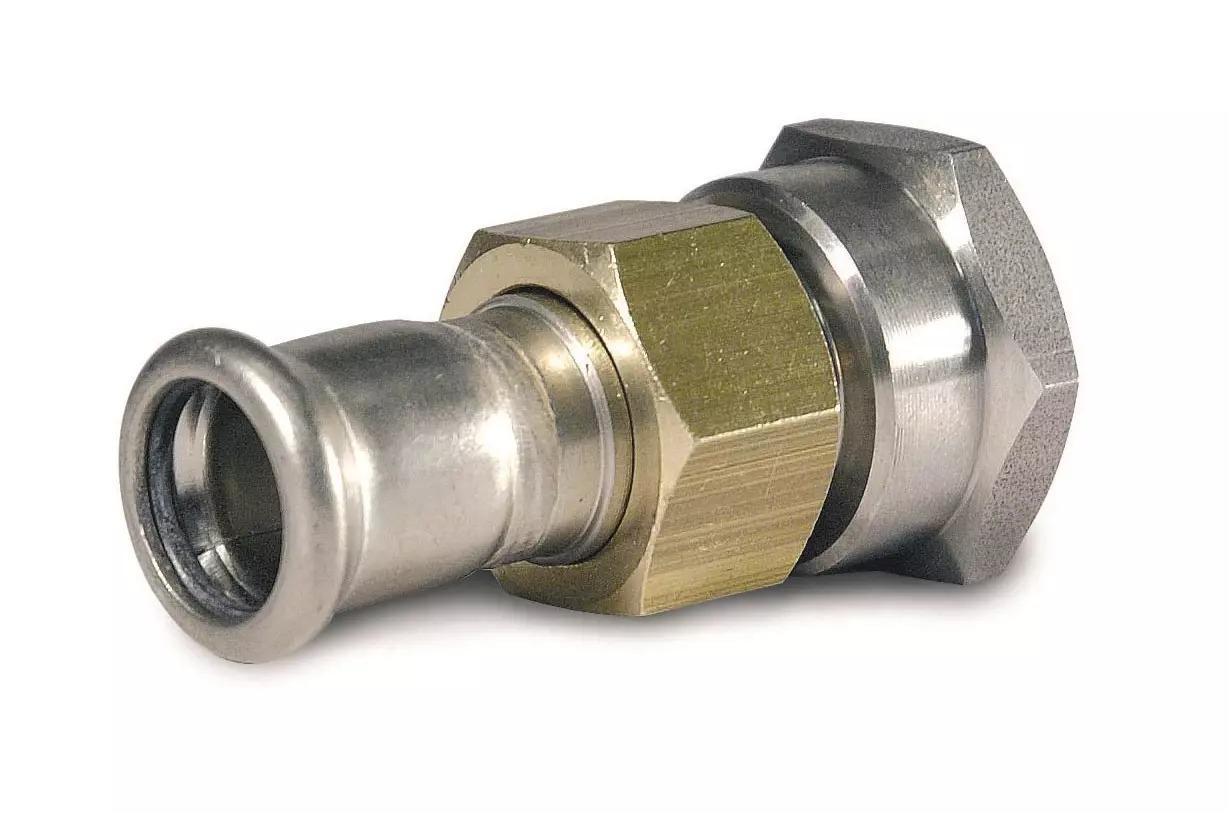

Spojovací nipplový přechod - vnitřní závit - N - 22mm-Rp1"

Detailní popis produktu

Tento spojovací nipplový přechod se běžně používá ve výstavbě bytových i komerčních budov k propojení stlačovací trubky s závitovými komponenty. Často se vyskytuje v otopných systémech, hasicích systémech a vodovodních sítích. Instalatéři jej používají k vytvoření netěsných spojení mezi nerezovou stlačovací trubkou a závitovými nipply, jako jsou ventily, měřiče a rozdělovače. Přechod je navržen pro provoz v prostředí s kolísajícími teplotami a středními tlaky, což zajišťuje spolehlivé fungování jak v chladné, tak horké vodě.

Přechod je vhodný pro použití s nerezovými stlačovacími systémy a je zvláště užitečný v systémech vyžadujících kombinaci stlačovacích a závitových spojení. Zaručuje bezpečná a odolná spojení v systémech, kde prostorové omezení nebo mechanické namáhání znepraktikují tradiční pálení nebo svařování. Jeho odolná konstrukce z nerezové oceli z ní dělá ideální řešení jak pro vnitřní, tak venkovní instalace, kde je dlouhodobá spolehlivost klíčová.

Technické parametry

Nominální tlaková hodnota PN 16 udává maximální tlak, který přechod dokáže vydržet za běžných provozních podmínek. Teplotní rozsah od -20°C do +120°C zajišťuje vhodnost pro aplikace jak s chladnou, tak horkou vodou. Tyto parametry jsou klíčové pro výběr správného přechodu vzhledem ke specifikacím systému a provozním podmínkám.

Montáž a připojení

Montáž spočívá ve stlačení nerezové trubky do přechodu pomocí schváleného stlačovacího nástroje. Následně se vnitřní závit spojí s Rp1 závitem. Stlačovací proces musí být proveden podle pokynů výrobce, aby byl zajištěn správný sednutí těsnícího kroužku a netěsné spojení. Přechod obsahuje indikační značku, která potvrzuje správnou hloubku stlačení 54 mm.

• Než budete stlačovat, ujistěte se, že trubka je čtvercově odstřižená a bez ostrých hran.
• Použijte stlačovací nástroj kalibrovaný pro systémy z nerezové oceli 1.4404.
• Před vložením tlaku ověřte, že nástroj správně zapadá do přechodu a trubky.
• Po stlačení vizuálně zkontrolujte indikační značku a potvrďte správné sednutí.
• Nepoužívejte znovu přechody, které byly špatně stlačeny nebo poškozeny.

Kompatibilita a příslušenství

Tento přechod je kompatibilní s 22 mm nerezovými stlačovacími systémy a Rp1 palcovými závitovými komponentami. K dokončení instalace zajistěte dostupnost potřebné stlačovací trubky, stlačovacího nástroje a kompatibilních závitových komponent. Pro základní instalaci není potřeba žádné další příslušenství. Tento přechod je specificky navržen pro použití s IVARovým stlačovacím systémem a neměl by být smíchán s jinými stlačovacími systémy, pokud není ověřena kompatibilita.

Technický pozadí pro projektanty

Přechod funguje tím, že při použití stlačovacího nástroje se těsnící kroužek stlačí proti stěně trubky, čímž vznikne hermetické těsnění. Konstrukce z nerezové oceli 1.4404 poskytuje odolnost proti korozi a zachovává svou konstrukční pevnost v průběhu času. EPDM těsnící kroužek zajišťuje flexibilitu a těsnící vlastnosti v celém provozním teplotním rozsahu. Při integraci do systému podporuje přechod jak mechanickou, tak tepelnou stabilitu, čímž snižuje riziko úniku a selhání systému. Doba trvanlivosti závisí na správné montáži, dodržování tlakových a teplotních limitů a kvalitě použitého stlačovacího nástroje.

Servis a provoz

Během pravidelných kontrol systému se doporučuje pravidelně kontrolovat spojení na známky opotřebení nebo úniku. Kromě vizuálních kontrol není nutná žádná další pravidelná údržba. Pokud dojde ke podezřelému spojení, je třeba přechod odstranit a nahradit, protože opakované stlačení není povoleno. Ujistěte se, že všechna spojení zůstávají v rámci specifikovaných provozních parametrů, aby byla zachována integrita systému.

Nejčastější otázky

Lze přechod použít v solárních vodních systémech?
Ano, přechod je vhodný pro solární systémy díky svému teplotnímu rozsahu až do +120°C a odolnosti vůči tepelnému cyklování.

Je přechod kompatibilní s měděnými stlačovacími systémy?
Ne, je specificky navržen pro použití s nerezovými stlačovacími systémy a neměl by být použit s měděnými stlačovacími komponentami.

Lze přechod použít pro systémy stlačeného vzduchu?
Ano, přechod je vhodný pro systémy stlačeného vzduchu v rámci specifikovaných tlakových a teplotních limitů.

Co se stane, pokud během stlačení není dosaženo indikační značky?
Pokud není dosaženo indikační značky, může být spojení nedostatečně těsné a považuje se za netěsné. Přechod musí být nahrazen a správně znovu nainstalován.
