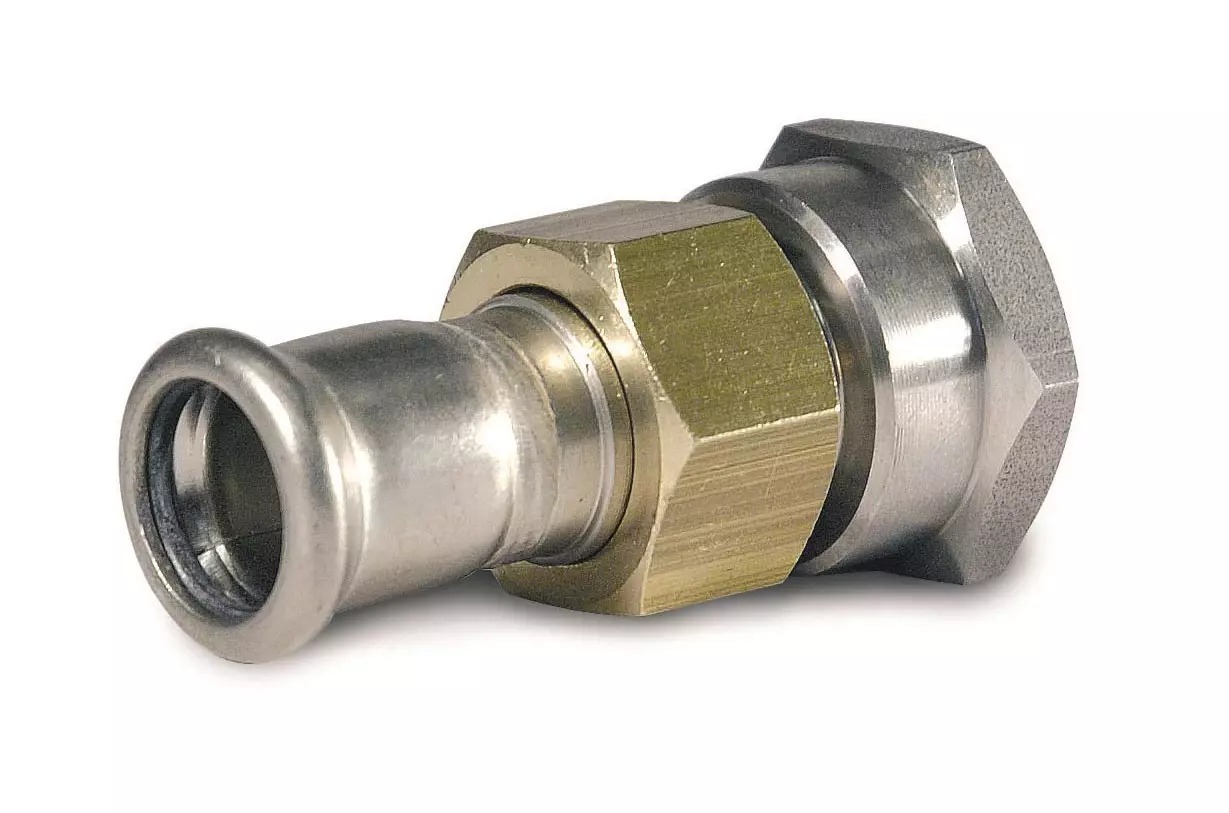

Spojovací přípojka - vnitřně závitová - N - 22mm-Rp3/4
Kód: IVN62.2234Související produkty
Detailní popis produktu
Vnitřně závitové spojovací přípojky jsou základními komponenty při instalaci otopných, sanitárních a průmyslových soustav. Zajišťují beznetekové a bezpečné spojení mezi stlačenými trubkami a závitovými komponentami. Tento typ přípojky se často používá v obytných i komerčních budovách pro připojení potrubních systémů k ventily, měřicím přístrojům a dalším závitovým zařízením. Instalatéři často setkávají s těmito přípojkami v systémech jako je dodávka teplé a studené vody, otopné okruhy a požární ochranné systémy. Správné vybavení a montáž přípojky zajišťuje dlouhodobou spolehlivost a integrity systému.
Při práci s těmito přípojkami musí instalatér zajistit správné zarovnání a stlačení pro dosažení těsného spojení. Těsnící vlastnosti závisí na správném stlačení a stavu těsnícího kroužku. Nesprávné stlačení nebo použití poškozených komponent může vést k netekům a selhání systému. Tyto přípojky jsou často součástí větších potrubních sítí a musí být vybírány podle požadavků systému na tlak a teplotu.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek z EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN62.2234 |
| Značka | IVAR |
Montáž a připojení
Pro montáž přípojky by měl stlačený konec být připojen k kompatibilní trubce vhodným stlačovacím nástrojem. Vnitřní závit je navržen pro přímé připojení k komponentám s Rp3/4" závitem. Před stlačením se ujistěte, že konec trubky je čistý a bez hrubek. Po stlačení zkontrolujte, zda je hloubka stlačení správně nastavena a přípojka je pevně sedící. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení, špatné zarovnání a použití nekompatibilních nástrojů. Vždy zkontrolujte těsnost systému po montáži tlakovou zkouškou.Kompatibilita a příslušenství
Přípojka je kompatibilní se standardními stlačenými trubkami z nerezové oceli vhodného průměru a s libovolným zařízením s Rp3/4" závitem. Pro kompletní montáž mohou být potřeba další komponenty, jako jsou stlačovací nástroje, těsnící kroužky a závitové příslušenství. Související produkty zahrnují další stlačovací přípojky z řady IVAR IVN62, které nabízejí podobné výkony a rozměry.Technický pozadí pro projektanty
Tato spojovací přípojka vytváří mechanické i hydraulické těsnění prostřednictvím stlačovacího procesu. Tělo z nerezové oceli poskytuje vysokou odolnost proti korozi a opotřebení, což z ní dělá vhodnou pro dlouhodobé použití v agresivních prostředích. Těsnící kroužek z EPDM zajišťuje pružnost a odolnost při různých teplotních podmínkách. Při integraci přípojky do systému zvažte tepelné roztažnosti materiálu potrubí a rozdělení tlaku v síti. Vlastnosti materiálu a návrh přípojky přispívají k celkové efektivitě a trvanlivosti systému.Služba a provoz
Při provozu přípojka nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné prohlídky pro detekci potenciálních neteků nebo známek opotřebení. Pokud dojde k neteku, přípojka by měla být odstraněna a nahrazena novou. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby, protože je navržena pro dlouhodobé použití za normálních provozních podmínek.Nejčastější otázky
Může být tato přípojka použita v solárních otopných systémech?
Ano, přípojka je vhodná pro použití v solárních otopných systémech díky své odolnosti vůči teplotním změnám a kompatibilitě s teplou vodou.
Je možné vyměnit těsnící kroužek?
Těsnící kroužek je integrován do přípojky a není navržen pro samostatnou výměnu. Pokud je těsnění poškozeno, musí být nainstalována nová přípojka.
Jaká je maximální povolená provozní teplota?
Přípojka může pracovat při maximální teplotě +120 °C, což z ní dělá vhodnou pro aplikace s teplou vodou a vytápěním.
Může být přípojka použita s měděnými trubkami?
Ne, přípojka je speciálně navržena pro použití s nerezovými stlačenými trubkami a není kompatibilní s měděnými potrubními systémy.
Doplňkové parametry
| Kategorie: | IVAR.IVN60,IVN61,IVN62,IVN64 - připojovací šroubení |
|---|---|
| Hmotnost: | 0.096 kg |
| Rozměr závitu: | 3/4" |
| Průměr trubky: | 22 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:31 |
