Spojovací nipplový nátrubek - ženský závit - N - 28mm-Rp1"
Kód: IVN62.2810Související produkty
Detailní popis produktu

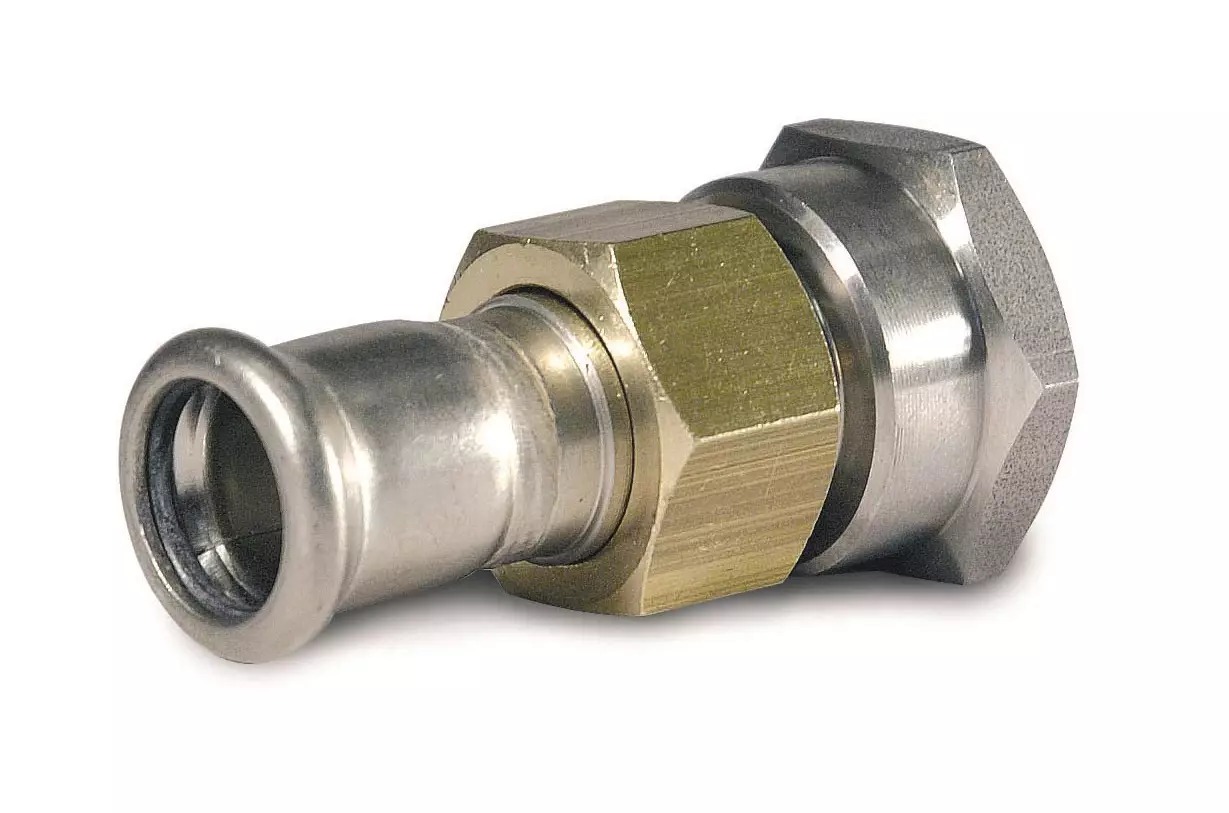

Tento ženský závitový spojovací nipplový nátrubek se běžně používá ve stavebních a komerčních objektech pro připojení trubek s přitisknutím k závitovým komponentám. Je vhodný pro využití ve vytápěcích systémech, hasicích hadicích a technických instalacích vyžadujících spolehlivé těsnění za tlaku. Nipplový nátrubek je navržen pro prostředí s kolísajícími teplotami a často se vyskytuje v systémech HVAC, slunečních a stlačeného vzduchu. Jeho konstrukce z nerezové oceli zajišťuje odolnost proti korozi a dlouhodobou odolnost v agresivních médiích.
Instalatéři pracující na uzavřených systémech najdou tento nipplový nátrubek ideální pro zajištění netěsných spojení mezi nerezovými trubkami s přitisknutím a běžnými závitovými komponentami. Je zvlášť užitečný v aplikacích, kde systém je vystaven vysoké vlhkosti nebo chemickým látkám, například v průmyslových zpracovatelských závodech nebo v komerčních kuchyních. Těsnící kroužek zajišťuje těsnost i za různorodých tepelných roztažností, což jej činí vhodným jak pro nové stavby, tak pro rekonstrukce.
Technické parametry
| Materiál | Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L), těsnící kroužek z EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN62.2810 |
| Značka | IVAR |
Montáž a připojení
Tento nipplový nátrubek připojuje trubku s přitisknutím z nerezové oceli k ženskému závitovému komponentu. Proces montáže zahrnuje vložení připravené trubky do nipplového nátrubku až ke značce, poté se zatáhne matice, aby byl stlačen těsnící kroužek a vytvořeno pevné spojení. Vnitřní závit je navržen pro běžné spojení Rp1", které se často používá v evropských vodovodních a topných systémech. Před zatáhnutím zajistěte, že trubka je čistá a bez hrubek. Běžnou chybou je přetížení, které může poškodit těsnící kroužek nebo samotnou trubku. Vždy dodržujte doporučené momenty utažení od výrobce, aby nedošlo k netěsnostem nebo mechanickému selhání.
Kompatibilita a příslušenství
Tento nipplový nátrubek je kompatibilní s trubkami z nerezové oceli s přitisknutím správného průměru. Při objednávce zajistěte, že jsou k dispozici odpovídající lisovací nástroje a matrice pro konkrétní průměr trubky. K dokončení instalace jsou potřeba další komponenty jako matice, těsnící kroužky a lisovací nástroje. Tento nipplový nátrubek je součástí řady IVAR IVN62 a je navržen tak, aby fungoval spolu s ostatními nipplovými nátrubky a komponenty této řady.
Technický pozadí pro projektanty
Nipplový nátrubek funguje tak, že při utažení matice je stlačen těsnící kroužek z EPDM proti vnějšímu povrchu trubky z nerezové oceli. Tělo z nerezové oceli poskytuje konstrukční pevnost a odolnost proti korozi, zatímco těsnící kroužek z EPDM zajišťuje těsnost za tlaku. Výběr nerezové oceli 1.4404 (AISI 316L) zajišťuje kompatibilitu s širokou škálou tekutin, včetně těch obsahujících chloridy. Pro optimální výkon by měl být nipplový nátrubek integrován do systému s kompatibilními materiály a provozními podmínkami v rámci jeho specifikací. Doba životnosti závisí na faktorech jako je složení tekutiny, kolísání teplot a kvalita montáže.
Služba a provoz
Během provozu vyžaduje nipplový nátrubek minimální údržbu. Doporučuje se však pravidelné kontroly na známky opotřebení nebo netěsnosti. Těsnící kroužek by měl být kontrolován na deformaci nebo tuhnutí, zejména po dlouhodobém vystavení vysokým teplotám. Pokud dojde k úniku, nipplový nátrubek by měl být demontován a těsnící kroužek nahrazen, pokud je to nezbytné. Výrobce neposkytuje stanovené intervaly údržby, proto by měla být údržba prováděna na základě výkonu systému a vizuální kontroly.
Nejčastější otázky
Může být tento nipplový nátrubek použit ve solárních topných systémech?
Ano, je vhodný pro solární systémy díky své odolnosti vůči kolísání teplot a kompatibilitě s uzavřenými potrubními systémy.
Je tento nipplový nátrubek vhodný pro použití se stlačeným vzduchem?
Ano, je vhodný pro systémy se stlačeným vzduchem pracující v rámci stanoveného tlaku a teploty.
Jaký typ těsnícího materiálu se používá v tomto nipplovém nátrubku?
V nipplovém nátrubku se používá těsnící kroužek z EPDM, který je odolný vůči vodě a olejům a vhodný pro stanovený rozsah teplot.
Může být tento nipplový nátrubek použit s měděným nebo plastovým potrubím?
Ne, je specificky navržen pro trubky z nerezové oceli s přitisknutím a není kompatibilní s měděnými nebo plastovými systémy.
Doplňkové parametry
| Kategorie: | IVAR.IVN60,IVN61,IVN62,IVN64 - připojovací šroubení |
|---|---|
| Rozměr závitu: | 1" |
| Průměr trubky: | 28 mm |
| Typ připojení: | vnitřní závit |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:32 |
