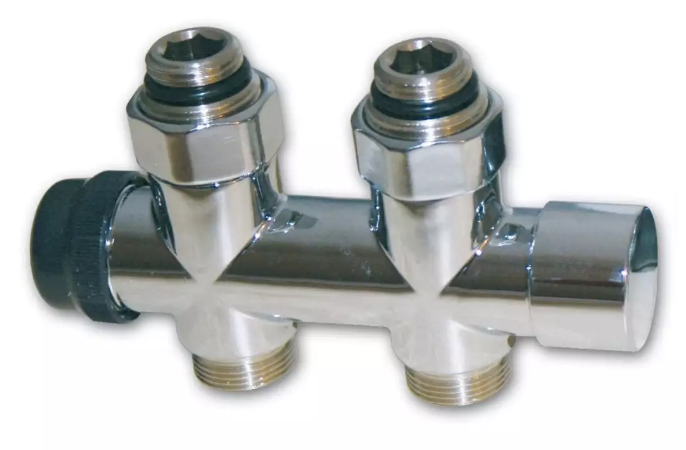

Spojovací ventil OPTIMA - přímý, 1/2 palce x M 24 - inox IVAR.DV 103

Detailní popis produktu

Tento přímý spojovací ventil se běžně používá ve venkovských i komerčních budovách pro připojení sanitárních armatur, jako jsou umyvadla, sprchové koupelny a vanové koupelny, k centrálnímu topnému nebo potrubnímu systému. Je vhodný pro instalace, kde je potřeba kompaktní a odolný spoj mezi měděným nebo plastovým potrubím a závitovými přípojkami. Ventil se často používá v mokrých místnostech, koupelnách a výdechových prostorech, kde je důležitá přesná regulace průtoku a spolehlivé těsnění. Jeho konstrukce umožňuje integraci do nových i rekonstruovaných projektů, zaručuje kompatibilitu se standardními rozměry potrubí a typy spojení.

Montéři pracující na centrálních topných systémech nebo na obvodových topných a chladicích vodních okruzích najdou tento ventil ideální pro připojení k termostatickým ventilm, směšovacím ventilm nebo jiným sanitárním armaturám. Ventil je navržen tak, aby vydržel běžné domácí tlaky a teploty vody, a proto je vhodný pro použití jak v jednotlivých, tak i vícepodlažních bytových domcích. Je také kompatibilní se systémy, které vyžadují proměnlivou regulaci průtoku a teploty.

Technické parametry

Materiál	Mosaz CW617N s povrchovou úpravou
Provozní teplota	+100 °C
Jmenovitý tlak	PN 10
Hmotnost	0,865 kg
Kód	530005INOX
Značka	IVAR

Ventil má jmenovitý tlak PN 10 a pracuje při teplotách až do +100 °C, což ho činí vhodným pro topné okruhy a topné systémy. Mosaz CW617N zaručuje dobré odolnosti korozi a mechanickou odolnost, zatímco povrchová úprava zvyšuje trvanlivost. Tyto parametry jsou klíčové pro výběr správného ventilu pro danou aplikaci, zejména v systémech s vyššími teplotami nebo kde je požadována dlouhodobá spolehlivost.

Instalace a připojení

Ventil se instaluje mezi potrubí o průměru 1/2 palce a závitovou přípojkou M24. Vstupní strana se obvykle připojuje k měděnému nebo plastovému potrubí pomocí standardního stlačovacího nebo pájecího spoje, zatímco výstupní strana je závitová pro přímé připojení k sanitární armatuře. Během instalace je důležité zajistit, že závity jsou čisté a bez nečistot, aby se zabránilo úniku. Na závit M24 by měl být aplikován těsnicí materiál nebo PTFE pásko, aby se zajistilo vodotěsné těsnění. Běžné chyby při instalaci zahrnují nesprávnou orientaci závitů, nedostatečné utažení nebo použití nekompatibilních těsnicích materiálů. Aby se tomu zabránilo, montér by měl ověřit směr závitů a zajistit, že ventil je zarovnán s osou potrubí. Po instalaci by měl být proveden tlakový test, aby se potvrdila integrity spojení.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními sanitárními armaturami, které používají závit M24 pro připojení. Často se používá spolu s termostatickými ventily a směšovacími jednotkami, které vyžadují kompaktní a spolehlivé připojení. Při instalaci může být nutné objednat dodatečné komponenty, jako jsou těsnicí pásky, stlačovací spoje nebo potrubní přechody, v závislosti na konfiguraci systému. Pro tuto konkrétní model nejsou požadovány žádné konkrétní příslušenství.

Technický pozadí pro projektanty

Ventil funguje jako přímý průtokový spoj, což umožňuje bez překážek průtok mezi vstupem a výstupem. Mosaz CW617N poskytuje dobré mechanické vlastnosti a odolnost korozi, což z něj činí vhodný pro dlouhodobé použití ve vodních systémech. Povrchová úprava zvyšuje odolnost proti oxidaci a opotřebení. Ventil je navržen tak, aby se integroval do systémů s proměnlivými požadavky na průtok, a jeho kompaktní rozměry umožňují instalaci i v úzkých prostorech. Jmenovitá teplota a tlak jsou klíčové pro zajištění, že ventil funguje správně v rámci tepelných a hydraulických podmínek systému.

Služba a provoz

Ventil vyžaduje minimální údržbu díky své odolné konstrukci a uzavřenému designu. Nejsou žádné vnitřní pohyblivé části, které by vyžadovaly pravidelnou údržbu. Doporučuje se však pravidelně kontrolovat spojení na případné známky úniku nebo koroze, zejména v oblastech s vysokou vlhkostí nebo agresivní chemickou složením vody. Pokud je detekován únik, spojení by mělo být rozmontováno a těsnicí materiál nahrazen. Pro tento model nejsou požadovány konkrétní intervaly údržby.

Nejčastější otázky

Může být tento ventil použit ve vodovodních systémech s teplou vodou?
Ano, ventil je schopen pracovat při teplotách až do +100 °C, což ho činí vhodným pro topné okruhy a topné systémy.

Je tento ventil kompatibilní s plastovým potrubím?
Ano, vstup o průměru 1/2 palce umožňuje připojení k plastovému potrubí pomocí standardních stlačovacích nebo tlačených spojů.

Může být ventil použit s termostatickými směšovacími jednotkami?
Ano, ventil je navržen pro použití s termostatickými ventily a směšovacími jednotkami, které vyžadují závit M24.

Jaký těsnicí materiál se doporučuje pro závit M24?
Na závit M24 by měl být použit PTFE pásko nebo vhodný těsnicí materiál, aby se zajistilo vodotěsné spojení.
