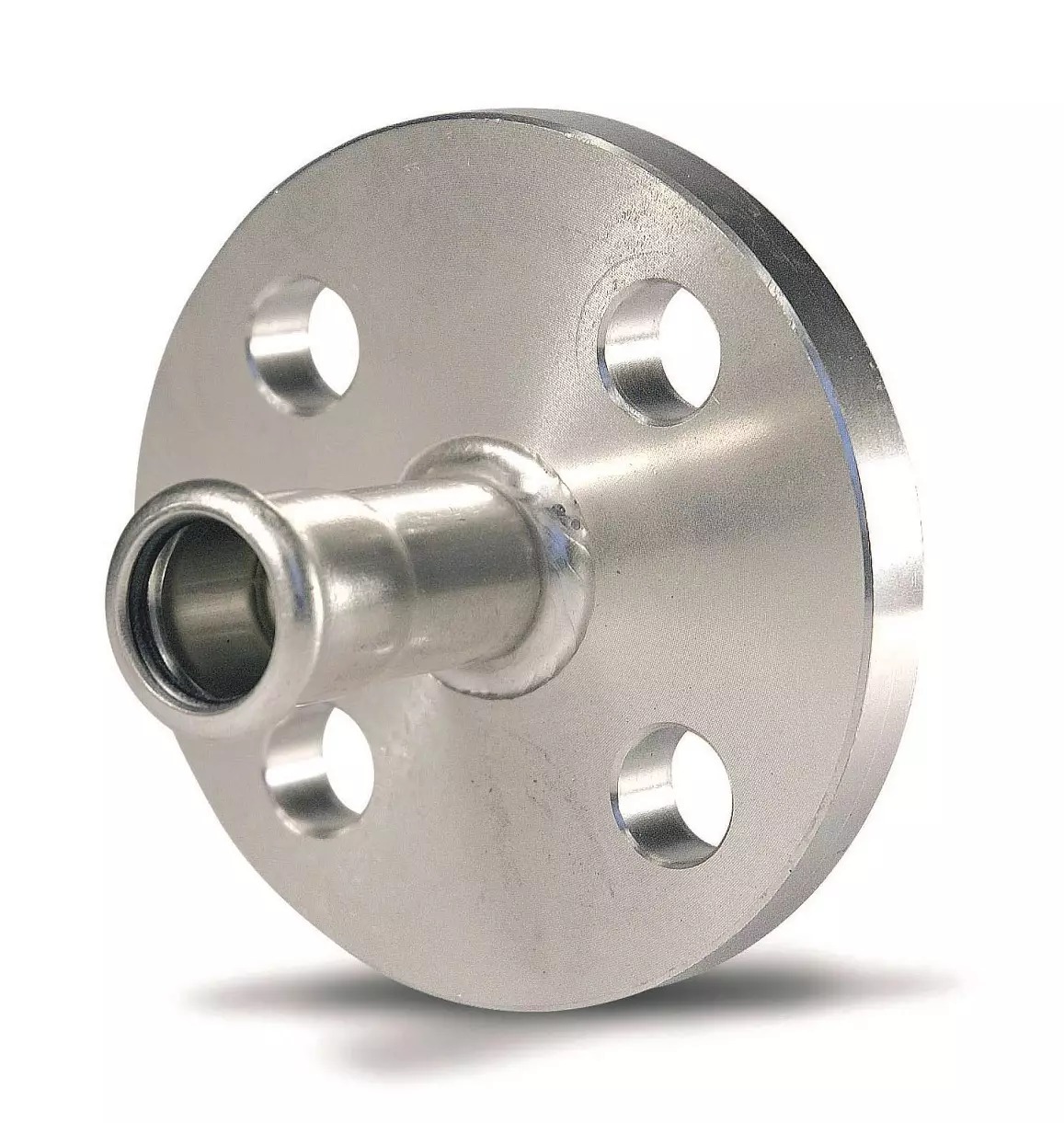

Šroubení - s nástrčkou pro stlačení - N - 18mm

Detailní popis produktu

Toto nerezové šroubení je navrženo pro nástrčné systémy v průmyslových, otopných a sanitárních instalacích. Připojuje se k potrubí pomocí nástrčky a zajišťuje těsné spojení EPDM kroužkem. Šroubení se často používá v systémech vyžadujících odolnost proti korozi a vysokým teplotám, jako jsou solární systémy, hasicí systémy a průmyslové plynovody. Je vhodné pro instalaci v bytových, obchodních a průmyslových budovách, kde je těsnost kritická.

Instalatéři pracující s nástrčnými systémy často využívají tento prvek k připojení nerezových potrubí do uzavřených oběhů. Návrh umožňuje rychlé montážní a demontážní operace při údržbě nebo rozšíření systému. Šroubení se běžně vyskytuje v HVAC systémech, potrubích pro teplou vodu a v systémech pod tlakem vzduchu, kde je integrita spojení klíčová pro výkon systému.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN52.18
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že šroubení je vhodné pro systémy pracující při tlacích až do 16 bar. Rozsah provozních teplot od -20 °C do +120 °C z něj činí vhodný prvek pro systémy studené i teplé vody. Nerezové tělo poskytuje vysokou odolnost proti korozi a chemickému poškození, zatímco EPDM kroužek zajišťuje pružné a odolné těsnění při různých tepelných podmínkách.

Instalace a připojení

K instalaci šroubení připravte potrubí a zarovnejte ho s nástrčkou. Vložte potrubí do těla šroubení a použijte kompatibilní nástrčný nástroj k stlačení nástrčky kolem potrubí, přičemž zkontrolujte správnou hloubku stlačení podle značky 54 mm. Po stlačení vizuálně zkontrolujte spojení na rovnoměrné stlačení a ověřte, že těsnicí kroužek je správně umístěn. Běžné chyby při instalaci zahrnují špatné zarovnání potrubí v nástrčce, nesprávné nastavení nástrčného nástroje a nedostatečnou kontrolu indikátoru stlačení. Vždy zajistěte, že potrubí je čisté a bez ostrých hran, aby se předešlo únikům.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s nerezovými potrubími stejného jmenovitého průměru a nástrčnými systémy s EPDM těsněním. K dokončení spojení použijte kompatibilní nástrčné nástroje a nástrčky navržené pro potrubí o jmenovitém průměru 18 mm. Další komponenty, jako jsou těsnicí podložky nebo opěrné konzoly, mohou být potřeba v závislosti na rozložení systému a zatížení. Ujistěte se, že všechny komponenty pocházejí od stejného výrobce, aby byla zachována integrita systému a záruka.

Technický pozadí pro projektanty

Šroubení pracuje tím, že stlačí nástrčku kolem potrubí, čímž vytvoří těsné mechanické i hydraulické spojení. Nerezové tělo odolává korozi a udržuje svou konstrukční integritu v průběhu času, zatímco EPDM kroužek kompenzuje drobné rozměrové odchylky a poskytuje pružné těsnění. Výběr materiálu zajišťuje kompatibilitu s širokou škálou kapalin, včetně teplé vody, vzduchu a inertních plynů. Projektanti by měli zohlednit tepelné roztažnosti a tlakové kolísání při integraci tohoto prvku do větších systémů, aby zajistili dlouhodobou spolehlivost a výkon.Údržba a provoz Během provozu pravidelně kontrolovat šroubení na známky úniku, koroze nebo opotřebení, zejména u těsnicího kroužku a stlačené nástrčky. Pokud je detekován únik, demontujte spojení a znovu stlačte nástrčku po kontrole potrubí a šroubení na poškození. Pro tento prvek nejsou stanoveny konkrétní intervaly plánované údržby; vysokou doporučuje se pravidelné vizuální kontroly v systémech s vysokým využitím nebo vysokým tlakem.

Nejčastější otázky

Může být šroubení použito s měděným potrubím?
Ne, šroubení je specificky navrženo pro nerezové potrubí s nástrčným spojením. Použití s měděným potrubím vyžaduje jiný typ přípojky.

Jaký je maximální povolený tlak pro toto šroubení?
Šroubení má jmenovitý tlak PN 16, což znamená, že může bezpečně pracovat při tlacích až do 16 bar za normálních podmínek.

Je šroubení vhodné pro venkovní instalace?
Ano, pokud je systém chráněn před přímým vystavením počasovým faktorům. Nerezové tělo a EPDM kroužek poskytují dostatečnou odolnost vůči prostředí, pokud je systém správně těsnění.

Jak ověřím správné stlačení?
Po stlačení změřte délku nástrčky, aby dosáhla značky 54 mm. Rovnoměrný vzor stlačení a absence mezery indikuje úspěšné spojení.
