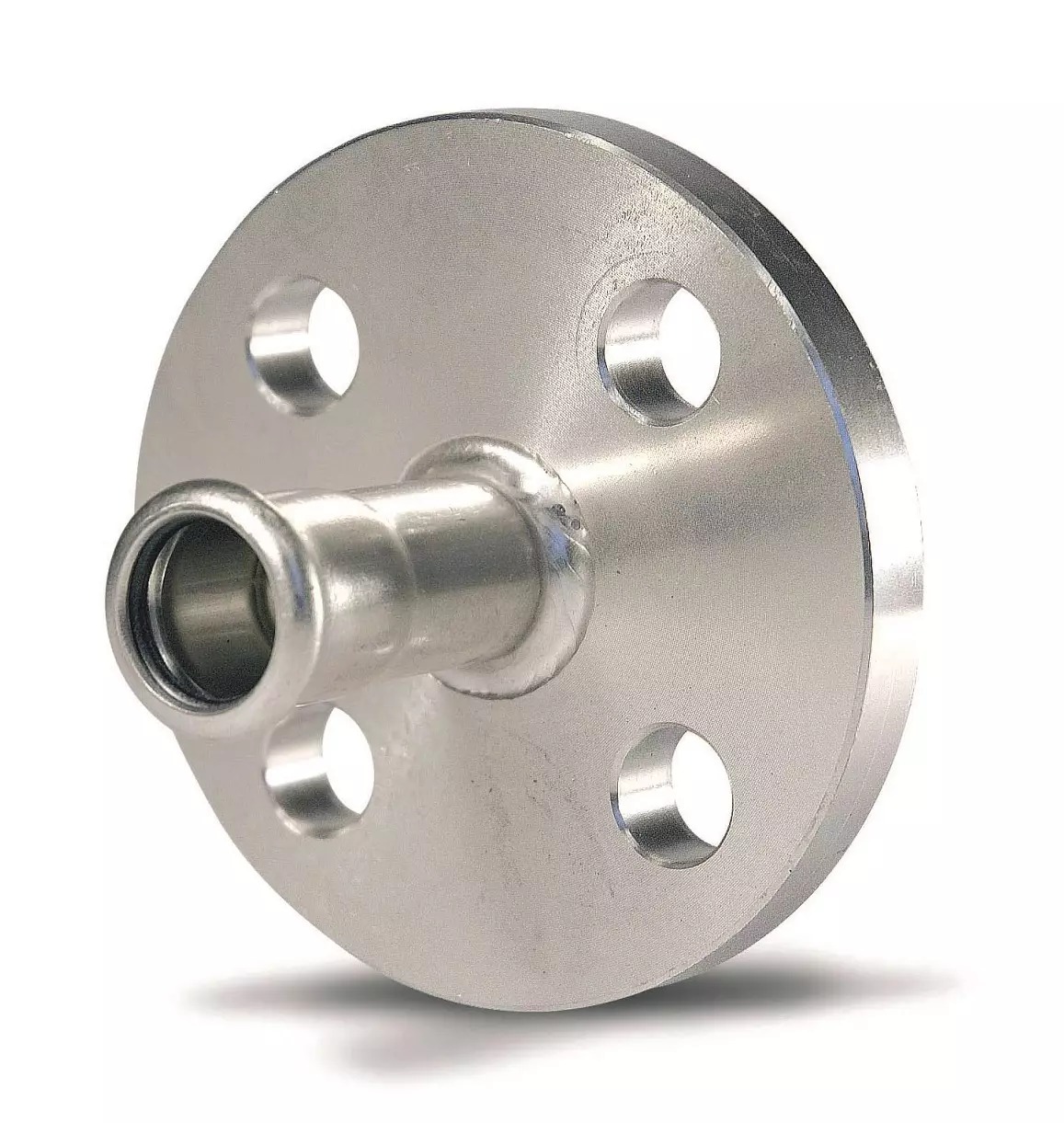

Šroubení - s nábojem pro stlačování - N - 76,1mm

Detailní popis produktu

Šroubení z nerezové oceli s nábojem pro stlačování se často používá v technických instalacích, zejména v systémech vyžadujících vysokou odolnost proti korozi a těsné spojení. Patří mezi ně centrální topení, dodávky lékařských plynů, hasicí systémy, kompresorové okruhy a průmyslové potrubí. V těchto systémech tvoří šroubení trvanlivé a netěsné spojení mezi potrubím a příslušenstvím při správném stlačení. Náboj zajišťuje správné zarovnání a těsnost během stlačování. Instalatéři pracující v obchodních budovách, nemocnicích, průmyslových závodech a technické infrastruktuře s těmito komponenty často pracují.

Správné vybavení a montáž šroubení pro stlačování jsou klíčové pro dlouhodobou funkčnost systému. Materiál, těsnicí vlastnosti a hloubka stlačení ovlivňují spolehlivost spojení. Nominální tlak a teplotní limity musí odpovídající požadavkům systému, aby se zabránilo předčasnému poškození. Toto šroubení je vhodné pro širokou škálu aplikací díky konstrukci z nerezové oceli a těsnicímu kroužku z EPDM.

Technické parametry

Materiál	Nerezová ocel Wst. No. 1.4404 (AISI 316L), těsnicí kroužek z EPDM
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN52.76
Značka	IVAR

Nominální tlak PN16 označuje maximální tlak, který šroubení může bezpečně unést za běžných provozních podmínek. Rozsah teplot od -20°C do +120°C definuje teplotní hranice, ve kterých šroubení zůstává funkční. Tyto parametry jsou zásadní pro výběr správného komponentu pro danou aplikaci a zajištění kompatibility s provozními podmínkami systému.

Montáž a připojení

Montáž zahrnuje zarovnání šroubení s koncem potrubí a vložení náboje přes spojení. Následně se použije nástroj pro stlačování, který stlačí náboj kolem potrubí, tím vytvoří pevné spojení. Hloubku stlačení je třeba ověřit pomocí indikátoru stlačování, aby bylo spojení správně vytvořeno. Běžné chyby při montáži zahrnují špatné zarovnání šroubení, nesprávné umístění náboje a nedostatečnou sílu stlačení. Před stlačením je důležité zkontrolovat sedání těsnicího kroužku a absence nečistot. Po montáži je třeba vizuálně zkontrolovat rovnoměrné stlačení a správné sedání šroubení.

Kompatibilita a příslušenství

Toto šroubení je kompatibilní s nerezovými potrubími a příslušenstvím stejné třídy a nominálního průměru. Pro kompletní integraci systému je třeba mít k dispozici nástroje pro stlačování vhodné pro daný průměr. Další komponenty, jako jsou těsnění nebo těsnící směsi, nejsou pro standardní montáž potřeba. Ujistěte se, že všechny spojené části pocházejí ze stejného výrobce a série systému, aby byla zajištěna optimální funkčnost a kompatibilita.

Technický pozadí pro projektanty

Šroubení vytváří mechanické a těsnící spojení mezi potrubím a příslušenstvím prostřednictvím stlačování. Tělo z nerezové oceli poskytuje vysokou odolnost proti korozi a udržuje konstrukční pevnost za různých tepelných a mechanických zátěží. Těsnicí kroužek z EPDM poskytuje flexibilní těsnění, které se přizpůsobí drobným nerovnostem povrchu. Integrace šroubení do systému závisí na přesném rozměrování, správném zarovnání a dodržení specifikací pro hloubku stlačení. Dlouhodobá funkčnost je ovlivněna kvalitou stlačování, čistotou spojovacích ploch a stabilitou provozních podmínek.

Služba a provoz

Během provozu vyžaduje šroubení minimální údržbu. Pravidelné vizuální kontroly by měly zahrnovat hledání známek netěsnosti, koroze nebo mechanického poškození. Integritu stlačovacího spojení je třeba pravidelně ověřovat, zejména v systémech podléhajících vibracím nebo tepelnému cyklování. Pokud je zjištěna netěsnost, je třeba ovlivněné spojení demontovat a znovu stlačit podle pokynů výrobce. Pro tento komponent nejsou stanoveny konkrétní intervaly údržby a údržba je obvykle potřeba pouze v případě viditelného poškození nebo poruchy systému.

Nejčastější otázky

Může být šroubení použito s měděnými potrubími?
Ne, šroubení je specificky navrženo pro nerezová potrubí a příslušenství. Použití s mědí by ohrozilo těsnost a mechanické vlastnosti spojení.

Je šroubení vhodné pro vakua?
Ne, uvedené provozní podmínky nezahrnují vakuové prostředí. Návrh a materiály jsou určeny pouze pro aplikace s kladným tlakem.

Může být šroubení znovu použito po demontáži?
Ne, jakmile bylo šroubení stlačeno a náboj deformován, nelze ho znovu použít. Je třeba nainstalovat nový komponent, aby bylo zajištěno spolehlivé spojení.

Jaké nástroje jsou potřeba pro montáž?
Je třeba použít nástroj pro stlačování kompatibilní s daným průměrem. Ujistěte se, že nástroj je kalibrován a údržba prováděna podle pokynů výrobce pro přesné stlačení.
