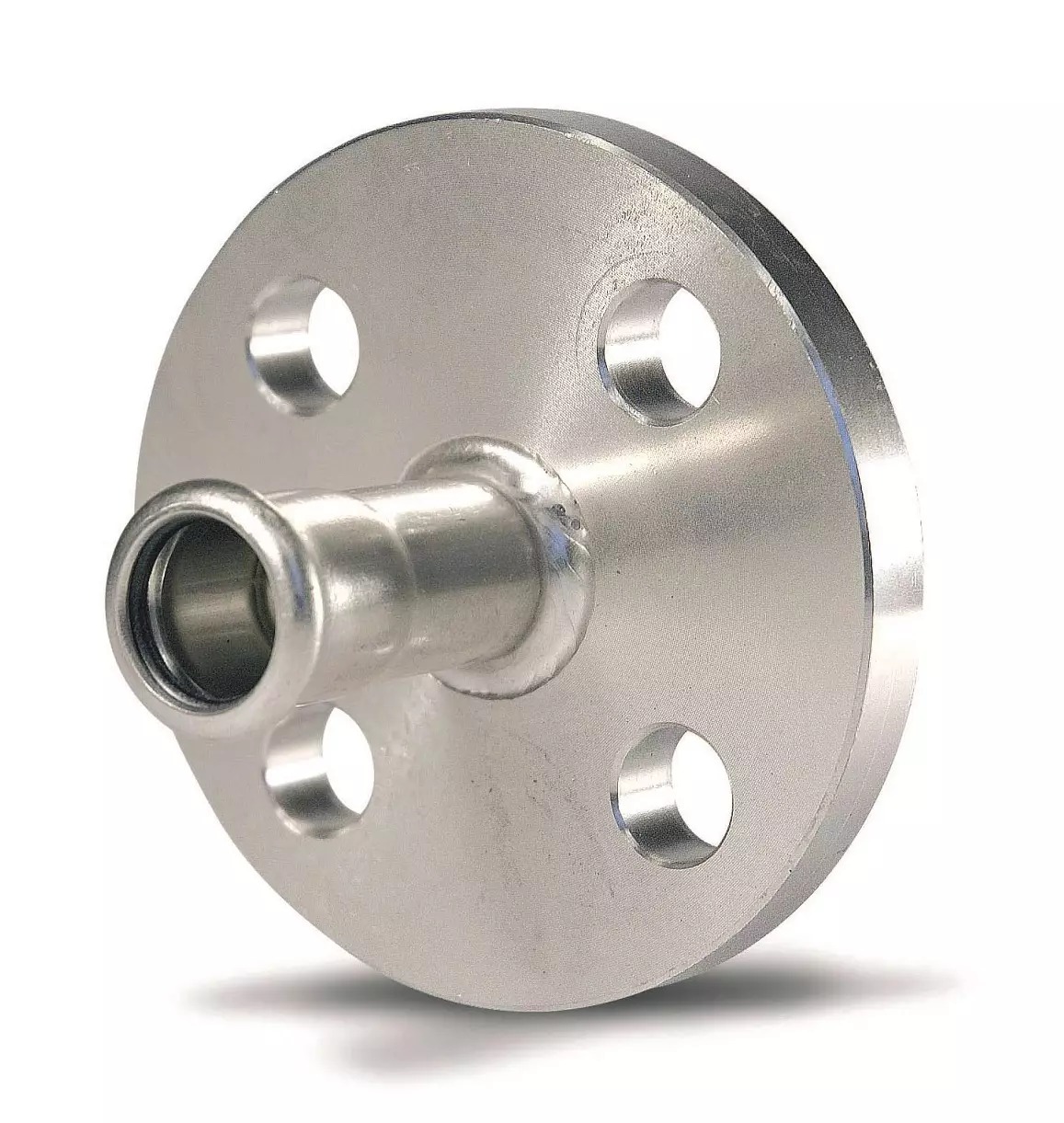

Šroubení - s nástrčným kroužkem pro stlačování - N - 88,9 mm
Kód: IVN52.89Související produkty
Detailní popis produktu
Šroubení s nástrčnými kroužky jsou základní komponenty v průmyslových a komerčních potrubních systémech. Poskytují bezpečné spojení v aplikacích jako je vytápění, větrání, hasicí systémy a průmyslové plyny. Tyto systémy často vyžadují vysokou odolnost proti korozi a spolehlivé těsnění za různých tlakových a teplotních podmínek. Montéžní pracovníci v těchto prostředích potřebují komponenty, které zajišťují dlouhodobou integritu a snadnou montáž.
Toto šroubení se běžně používá ve systémech, které vyžadují časté demontování nebo inspekci. K připojení potrubí slouží metoda stlačování, která zajistí těsné spojení bez nutnosti svařování. Design umožňuje zarovnání a úpravu během montáže, což jej činí vhodným pro složité potrubní rozvody ve velkých budovách a průmyslových zařízeních.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Nominální tlak | PN 16 |
| Kód | IVN52.89 |
| Značka | IVAR |
Montáž a připojení
K montáži tohoto šroubení zarovnejte nástrčný kroužek s koncem potrubí a aplikujte nástroj pro stlačování dle pokynů výrobce. Šroubení je určeno pro připojení DN x PRESS. Ujistěte se, že potrubí je čisté a bez trhlin, než jej vložíte do nástrčného kroužku. Zkontrolujte, zda indikátor stlačování dosáhl specifikovaného rozměru. Běžné chyby při montáži zahrnují špatné zarovnání, nedostatečný stlačovací tlak a nedostatečnou kontrolu stavu těsnicího kroužku. Po montáži vizuálně zkontrolujte spojení a proveďte tlakové zkoušky, aby byla ověřena jeho integrita.Kompatibilita a příslušenství
Toto šroubení je kompatibilní s nerezovým potrubím a nástrčnými kroužky stejného rozměru a materiálové normy. Při objednávce zkontrolujte, zda všechny spojovací komponenty splňují požadované normy DN a třídy tlaku. Další komponenty, jako jsou těsnění, šrouby a matice, by měly být vybírány podle provozních podmínek systému a materiálů sousedních komponent.Technický pozadí pro projektanty
Šroubení vytváří mechanické i hydraulické těsnění mezi potrubím a tělem šroubení pomocí procesu stlačování. Nerezová ocel 1.4404 (AISI 316L) poskytuje vysokou odolnost proti korozi a udržuje svou strukturu v agresivních prostředích. EPDM těsnicí kroužek zajišťuje flexibilitu a těsnění při tepelné dilataci a kontrakci. Správný návrh systému musí brát v úvahu tepelné pohyby, tlakové kolísání a chemickou kompatibilitu, aby maximalizoval životnost a výkon komponenty.Servis a provoz
Při provozu pravidelně kontrolovat šroubení na známky netěsnosti, koroze nebo mechanické poškození. Zkontrolujte stav těsnicího kroužku a případně znovu utěsněte. Ujistěte se, že systémový tlak nepřesahuje třídu PN 16. Pokud je podezření na selhání, izolujte oddíl a proveďte vizuální a tlakové testy před opětovným zapnutím systému.Nejčastější otázky
Lze toto šroubení použít v solárních topných systémech?
Ano, je vhodné pro solární topné systémy díky své odolnosti vůči cyklům teplot a korozi.
Je toto šroubení kompatibilní s inertními plyny?
Ano, materiál a těsnicí kroužek jsou vhodné pro aplikace s inertními plyny.
Jaká je maximální provozní teplota?
Maximální provozní teplota je +120 °C.
Ovlivňuje EPDM těsnicí kroužek chemickou kompatibilitu?
EPDM těsnicí kroužek je vhodný pro většinu vodních a neagresivních médií, ale pro konkrétní chemické prostředí by měl být ověřen.
Doplňkové parametry
| Kategorie: | IVAR.IVN52 - příruba s nátrubkem pro zalisování |
|---|---|
| Typ připojení: | lisovací spoj |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:28 |
