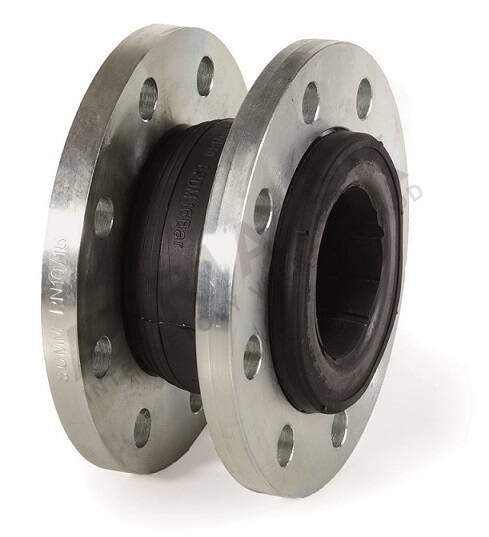

Roztažný kompenzátor s přírubou - série F8 - DN 300; L=217 mm
Kód: F8100300Související produkty
Detailní popis produktu
Roztažné kompenzátory s přírubou jsou zásadní komponenty v systémech pro vytápění, větrání a klimatizaci (HVAC), vodovodních sítích a stlačených vzduchových instalacích. Používají se k kompenzaci osových, bočních a úhlových nerovností způsobených tepelným roztažením, mechanickými vibracemi nebo montážními tolerancemi. V průmyslových a komerčních budovách se tyto kompenzátory obvykle instalují do potrubních systémů, kde je třeba flexibilita a tlumení vibrací. Instalatéři a technici pracující v těchto prostředích musí zajistit správné rozměry a montáž, aby udrželi integritu a výkon systému.
Tyto kompenzátory se často vyskytují v systémech pracujících za středních teplot a tlaků, kde médiem je voda nebo vzduch s až 50 % obsahem glykolu. Jsou zvláště užitečné v aplikacích, kde pevné spojení může vést ke stresovým trhlinám nebo mechanickému selhání. Použití roztažných kompenzátorů pomáhá prodloužit životnost potrubního systému a zmenšit přenos hluku a vibrací.
Technické parametry
| Materiál: - příruby | Galvanizovaná ocel |
|---|---|
| Jmenovitý průměr | DN 300 |
| Jmenovitý tlak | PN 16 |
| Hmotnost | 5 kg |
| Kód | F8100300 |
| Značka | IVAR |
Jmenovitý průměr (DN 300) a tlaková třída (PN 16) jsou klíčové pro určení vhodnosti kompenzátoru pro danou aplikaci. Rozsah provozní teploty od -10 °C do +80 °C je také důležitý při výběru vhodného materiálu pro flexibilní prvek. Tyto parametry zajišťují, že kompenzátor dokáže zvládnout očekávané zatížení a prostředí bez selhání.
Montáž a připojení
Montáž roztažného kompenzátoru s přírubou vyžaduje pečlivé zarovnání přírub a použití vhodných těsnění, aby byla zajištěna netěsnost spojení. Příruby jsou navrženy podle norem EN 1092-1 a musí být utaženy na doporučené momenty výrobce. Kompenzátor by měl být instalován mezi dvě pevné části potrubí, umožňující osový pohyb v rámci stanovených mezí. Je důležité se vyhnout přetížení komprese nebo prodloužení, protože to může vést k předčasnému selhání. Běžné chyby při montáži zahrnují nesprávné zarovnání přírub, nedostatečnou podporu a nedodržení výrobčích pokynů pro mezery a kontrakce.
Kompatibilita a příslušenství
Tento kompenzátor je kompatibilní se standardními potrubními systémy s přírubou pracujícími v rámci stanovených tlakových a teplotních rozsahů. Používá se obvykle spolu s galvanizovanými ocelovými přírubami a standardními těsněními. Pro základní montáž nejsou potřeba žádná další příslušenství, ale v některých aplikacích mohou být potřeba podpěrné konzoly nebo expanzní články. Pro tuto verzi nejsou uvedeny žádné související produkty.
Technický pozadí pro projektanty
Kompenzátor pracuje tím, že umožňuje ovládaný osový pohyb prostřednictvím flexibilního prvku z nylonu s výztuží NBR. Příruby jsou vyrobeny z galvanizované oceli, což zajišťuje odolnost a odolnost proti korozi. Materiál NBR je vybrán pro svou flexibilitu a odolnost vůči vodě a glykolu. Kompenzátor se integruje do systému kompenzací tepelné roztažnosti a snižováním napětí na potrubních spojích. Životnost a účinnost kompenzátoru závisí na správné montáži, dodržování pohybových mezí a kvalitě okolajícího potrubního systému.
Služba a provoz
Doporučuje se pravidelné prohlídky kompenzátoru, aby byly zjištěny známky opotřebení, trhlin nebo netěsností. Těsnění a přírubové spoje by měly být kontrolovány na těsnost a integritu. V krátkém popisu nejsou uvedena žádná konkrétní období pro údržbu, ale jakákoli viditelná poškození nebo problémy s výkonem by měla být okamžitě řešena. Kompenzátor by neměl být provozován mimo jeho stanovené tlakové nebo teplotní limity, aby se zabránilo předčasnému selhání.
Nejčastější otázky
Může být F8100300 použit s glykolem?
Ano, kompenzátor je vhodný pro použití s vodou obsahující až 50 % glykolu. Prvek z nylonu s výztuží NBR poskytuje odolnost vůči těmto médiím.
Jaký je maximální provozní tlak pro tuto verzi?
Kompenzátor je určen pro maximální provozní tlak 16 bar. Není vhodné ho používat mimo tuto mez, aby nedošlo ke selhání.
Jaký je rozsah provozní teploty?
Kompenzátor může pracovat v rozmezí od -10 °C do +80 °C. Je vhodný pro použití v systémech pro vytápění a chlazení v tomto rozmezí.
Může být tento kompenzátor použit ve stlačených vzduchových systémech?
Ano, kompenzátor je vhodný pro použití ve stlačených vzduchových systémech pracujících v rámci stanovených tlakových a teplotních mezí.
Doplňkové parametry
| Kategorie: | BRA.F8.100 - Přírubový pryžový kompenzátor |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 17.55 kg |
| Jmenovitá světlost (DN): | DN 125 a více |
| Typ připojení: | příruba |
| Jmenovitá světlost: | DN 300 |
| Jmenovitý tlak: | PN 16 |
| Materiál: | - příruby |
| Posledná aktuálizacia ceny: | 25.11.2024 21:10:19 |
