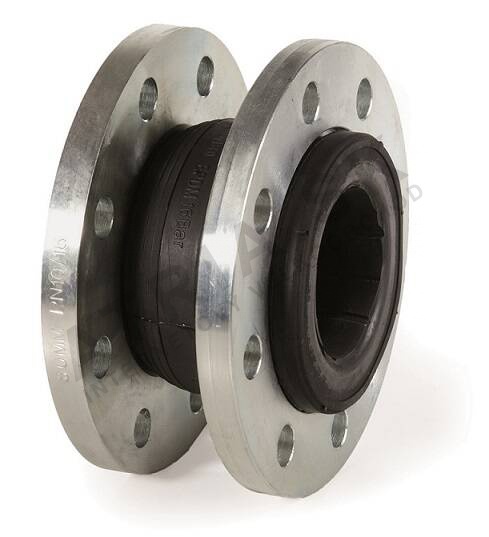

Roztažný kus z kaučuku s přírubou - série F8 - DN 32; L=93mm; NBR

Detailní popis produktu

Roztažné kusy z kaučuku s přírubou jsou základními komponenty v topných, větracích, klimatizačních (VZT) a potrubních systémech pro vodu. Často se používají v průmyslových, obchodních a bytových budovách k vyrovnání tepelné roztažnosti, snížení mechanického stresu a tlumení vibrací. Instalatéři a technici pracující na potrubních systémech pro vytápění, chlazení a distribuci vody často využívají tyto roztahovací kusy, aby zajistili integritu a trvanlivost systému. Správné vybavení a montáž jsou klíčové k prevenci úniků, nesrovnání a předčasného poškození.

Tyto roztahovací kusy jsou zvláště užitečné v systémech, kde teplotní kolísání způsobuje roztažení a smršťování potrubí. Pomáhají udržovat výstřižky potrubí v souladu a zmenšují přenos hluku a vibrací z čerpadel, ventilů a jiných zařízení. Materiály a návrh musí být kompatibilní s médiem systému, provozními podmínkami a mechanickými zátěžemi, aby zajistily spolehlivou výkonnost v průběhu času.

Technické parametry

Montáž a připojení

Montáž roztahovacího kusu z kaučuku s přírubou vyžaduje pečlivou pozornost k zarovnání a detailům připojení. Kus je připojen pomocí přírubových spojů, které musí být správně zarovnány s přírubami na potrubí. Jmenovitý průměr (DN 32) musí odpovídající velikosti potrubí, aby zajistil bezpečné připojení. Příruby jsou navrženy pro tlakové klasifikace PN 16, proto je důležité ověřit, že systémový tlak nepřekročí tuto mez.

Před montáží by měl být roztahovací kus prohlédnut na případné viditelné poškození nebo vadu. Kaučukový prvek musí být bez řezů, trhlin nebo jiných nedostatků, které by mohly ohrozit jeho výkon. Kus by měl být nainstalován do přímé části potrubí, vyhýbajíc se ostrým zatáčkám nebo náhlým změnám směru. Běžné chyby při montáži zahrnují přetížení šroubů, což může poškodit kaučukový prvek, a nedovolení požadované axiální pohyblivosti stanovené výrobcem.

Kompatibilita a příslušenství

Tento roztahovací kus z kaučuku s přírubou je kompatibilní se standardními systémy VZT a distribuce vody. Je navržen pro použití s glykolovými tekutinami obsahujícími až 50 % glykolu, což ho způsobuje vhodný pro aplikace jako jsou topné a chladící systémy. Kus musí být použit s kompatibilními přírubami a šrouby, které splňují tlakovou klasifikaci PN 16. Pro standardní montáž nejsou potřeba žádné další příslušenství, ale je důležité zajistit, že všechny spojovací komponenty jsou v dobrém stavu a správně zarovnány.

Technický pozadí pro projektanty

Roztažný kus z kaučuku s přírubou funguje tím, že umožňuje ovládaný axiální pohyb mezi částmi potrubí. Kaučukový prvek vyrobený z NBR (nitrilbutadienový kaučuk) poskytuje pružnost a tlumení, přičemž udržuje těsnost mezi přírubami. NBR je vybrán pro svou odolnost vůči olejům, glykolům a středním teplotám, což ho způsobuje vhodný pro systémy VZT a vody. Ocelové příruby jsou galvanizovány k ochraně před korozi a zajištění dlouhé životnosti.

Životnost roztahovacího kusu závisí na několika faktorech, včetně provozní teploty, tlaku a chemického složení média systému. Kus je klasifikován pro teploty mezi -10°C a +80°C, což pokrývá běžné podmínky systémů VZT a vody. Axiální pohyb musí být v mezích stanovených výrobcem, aby se zabránilo přetížení kaučukového prvku a poškození těsnosti. Správná integrace do systému zajišťuje, že roztahovací kus funguje podle úmyslu a přispívá k celkové efektivitě a spolehlivosti instalace.

Služba a provoz

Doporučuje se pravidelná kontrola roztahovacího kusu z kaučuku s přírubou, aby byla zajištěna pokračující výkonnost. Kaučukový prvek by měl být kontrolován na známky opotřebení, jako jsou trhliny, tvrdnutí nebo měkkost, které mohou naznačovat degradaci. Šrouby na přírubách by měly být kontrolovány na utažení a korozi. Pokud je zjištěno jakékoliv poškození nebo degradace, kus by měl být okamžitě vyměněn, aby se zabránilo únikům nebo selhání systému. Nejsou poskytovány konkrétní intervaly pro údržbu, ale je vhodné kontrolovat kus během pravidelné údržby systému.

Nejčastější otázky

Může být tento kus použit v systémech s glykolem?
Ano, kus je vhodný pro použití s glykolovými tekutinami obsahujícími až 50 % glykolu, což ho způsobuje vhodný pro topné a chladící aplikace.

Jaká je maximální provozní teplota pro tento kus?
Maximální provozní teplota je +80°C a minimální je -10°C. Tyto limity zajišťují kompatibilitu s běžnými podmínkami systémů VZT a vody.

Je nutné dovolit axiální pohyb během montáže?
Ano, je zásadní dovolit axiální pohyb v mezích stanovených výrobcem, aby se zabránilo přetížení kaučukového prvku a poškození těsnosti.

Může být tento kus použit v systémech s vysokým tlakem?
Kus je klasifikován pro maximální tlak PN 16. Není vhodný pro systémy s vyššími tlaky, aby se zabránilo selhání nebo poškození.
