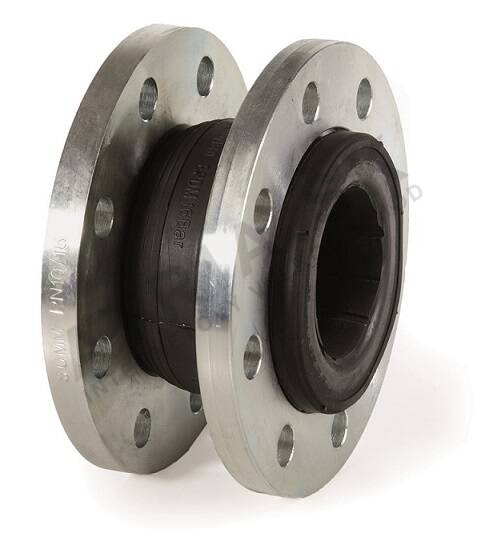

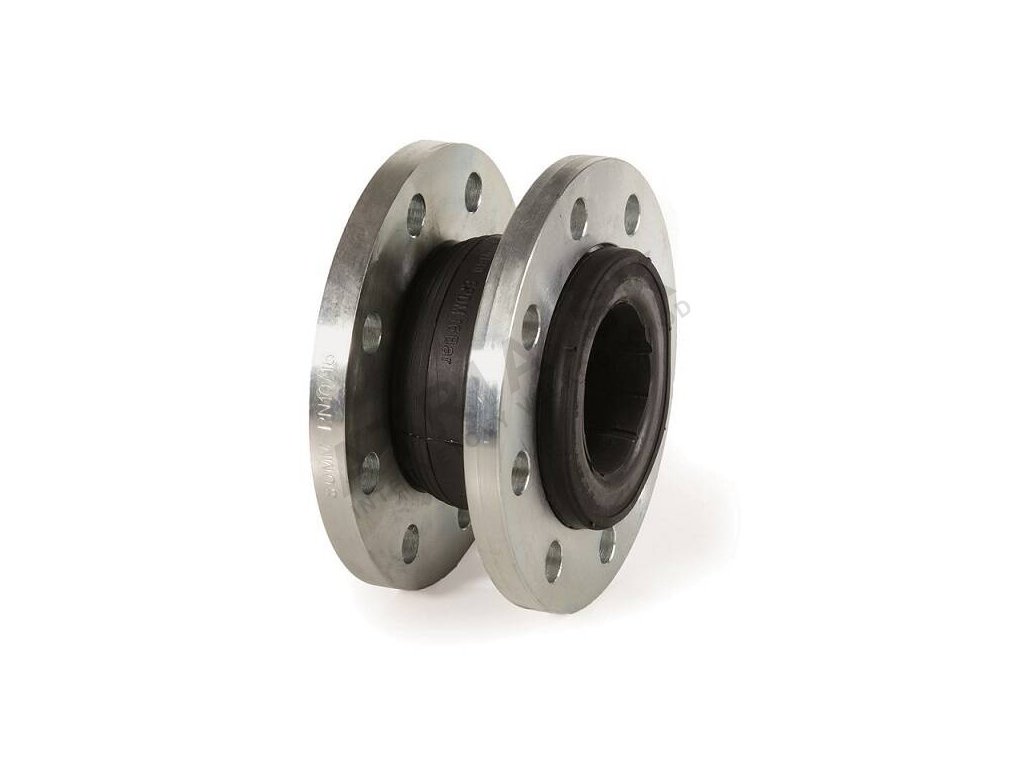

Roztažný kus z gumy s šroubením - série F8 - DN 350; L=266 mm

Detailní popis produktu

Roztažné kusy z gumy jsou základní komponenty v topných, větracích a klimatizačních (HVAC) systémech, stejně jako ve sítích pro distribuci vody a stlačeného vzduchu. Tyto zařízení slouží k tlumení vibrací, přijímání tepelné roztažnosti a kompenzaci poškození mezi trubkovými částmi. Instalatéři a technici pracující na průmyslových, komerčních a bytových systémech často setkávají s těmito komponenty v kotelních okruzích, čerpadlových liniích a potrubních systémech, kde je potřeba pružnosti, aby se snížilo namáhání na spoje a přípojky.

Správné vybavení a montáž roztažného kusu z gumy jsou zásadní pro zajištění integrity systému a dlouhodobého provozu. Kompensátor musí být kompatibilní s provozními podmínkami, včetně tlaku, teploty a typu médií. Měl by být rovněž rozměrově přizpůsoben očekávané tepelné roztažnosti a mechanickému pohybu v potrubí.

Technické parametry

Materiál - šroubení	Galvanizovaná ocel
Nominální průměr	DN 350
Nominální tlak	PN 16
Hmotnost	5 kg
Kód	F8100350
Značka	IVAR

Technické parametry definují provozní limity a kompatibilitu kompenzátoru. Nominální průměr (DN 350) určuje velikost potrubí, ke kterému je připojen, zatímco nominální tlak (PN 16) určuje maximální tlak, který může zvládnout. Rozsah provozní teploty (-10 °C až +80 °C) je důležitý pro zajištění, že pružný prvek zůstane funkční a nezhorší se za extrémních podmínek. Tyto hodnoty jsou základní pro správné rozměření a výběr v souladu s požadavky systému.

Montáž a připojení

Roztažný kus z gumy s šroubením se montuje mezi dvě části potrubí se šroubením pomocí standardních šroubovacích postupů. Šroubení musí být zarovnána a rovnoměrně utažena, aby se vyhnulo nerovnoměrnému namáhání pružného prvku. Kompensátor je k dispozici s galvanizovanými ocelovými šroubeními podle STN EN 1092-1. Je důležité zajistit, že kompenzátor není přetížen, protože to může snížit jeho pružnost a vést k předčasnému poškození. Běžné chyby při montáži zahrnují nesprávné zarovnání, nesprávné šroubení a nedovolení požadovaného osového pohybu. Vždy se obracejte na technický list výrobce pro doporučené toleranční meze a hodnoty roztažnosti.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní se standardními potrubními systémy se šroubením pracujícími v rámci stanovených limitů tlaku a teploty. Je vhodný pro použití s vodou a glykolem s obsahem až 50 % glykolu. Pro standardní montáž nejsou potřeba žádná konkrétní příslušenství. Je však důležité zajistit, že připojené potrubí a přípojky jsou kompatibilní s typem šroubení a hodnotou tlaku. Pro tuto verzi nejsou k dispozici žádné související produkty.

Technický pozadí pro projektanty

Kompensátor pracuje tím, že umožňuje osový, boční a úhlový pohyb mezi částmi potrubí. Pružný prvek z NBR (nitrilbutadienová guma) posilovaný nylonem poskytuje potřebnou pružnost, přičemž udržuje strukturní integritu za tlaku. Galvanizovaná ocelová šroubení poskytují odolnou spojku s potrubním systémem. Doba životnosti a účinnost kompenzátoru závisí na provozních podmínkách, včetně teplotních změn, tlakových kolisací a přítomnosti abrazivních nebo korozičních médií. Správná integrace do systému vyžaduje zohlednění tepelné roztažnosti a mechanického pohybu, aby se zabránilo přetížení pružného prvku.

Údržba a provoz

Pravidelná kontrola je doporučena, aby byl kompenzátor v dobrém stavu. Zkontrolujte známky opotřebení, jako jsou trhliny nebo deformace pružného prvku, a ověřte, že šroubení jsou správně zarovnána a utažena. V technickém listu nejsou uvedena konkrétní intervaly údržby, ale jakékoliv poškození nebo degradace by mělo být okamžitě vyřešeno, aby se zabránilo selhání systému. Vyhněte se vystavení kompenzátoru teplotám mimo stanovený rozsah nebo médiím, která překračují limity chemické kompatibility.

Nejčastější otázky

Může být kompenzátor použit s glykolem?
Ano, kompenzátor je vhodný pro vodu s obsahem glykolu až 50 %. Pružný prvek z NBR poskytuje odolnost vůči glykolu za stanovených provozních podmínek.

Jaká je maximální provozní teplota?
Kompensátor je určen pro maximální provozní teplotu +80 °C. Překročení této teploty může ovlivnit výkon a trvanlivost pružného prvku.

Je kompatibilní s systémy se šroubením PN 16?
Ano, kompenzátor je navržen pro použití s systémy se šroubením PN 16. Šroubení odpovídají STN EN 1092-1 a jsou vhodná pro tuto hodnotu tlaku.

Může být použit v systémech stlačeného vzduchu?
Ano, kompenzátor je vhodný pro aplikace se stlačeným vzduchem v rámci stanovených limitů tlaku a teploty. Ujistěte se, že podmínky systému nepřekročí provozní rozsah pružného prvku.
