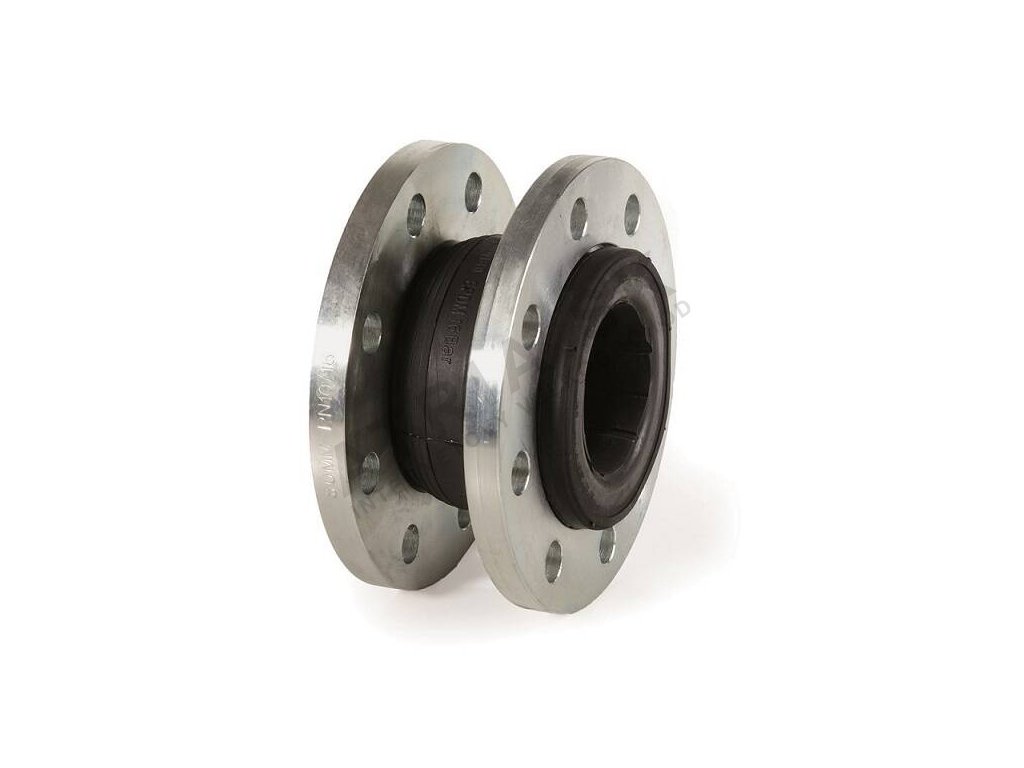

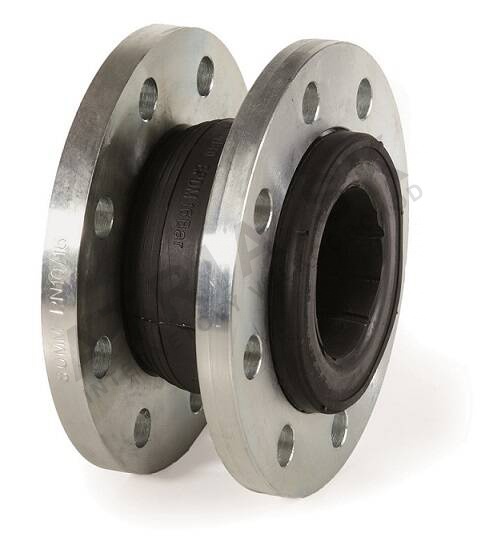

Roztažný kus z kaučuku s přírubou - série F8 - DN 50; L=99mm; NBR

Detailní popis produktu

Roztažné kusy z kaučuku jsou základní komponenty v topných, větracích, klimatizačních (HVAC) a vodovodních systémech. Často se používají ve výrobních a obchodních budovách k řízení tepelné roztažnosti, snížení namáhání potrubních systémů a tlumení mechanických vibrací z čerpadel a kompresorů. Instalatéři a technici pracující na těchto systémech musí zajistit správné rozměry a montáž, aby udrželi integrity a výkon systému.

Tyto kompenzátory jsou zvláště užitečné v systémech, kde pevné spojení může vést k únavě nebo selhání způsobené pohybem. Často se nacházejí v kotelnách, klimatizačních kanálech a v potrubích pod tlakem, kde je flexibilita a odolnost kritická. Správný výběr kompenzátoru závisí na provozních podmínkách systému, včetně tlaku, teploty a typu dopravované tekutiny.

Technické parametry

Materiál - příruby	Ocel galvanizovaná
Jmenovitý průměr	DN 50
Jmenovitý tlak	PN 16
Hmotnost	4,15 kg
Kód	F8100050
Značka	IVAR

Jmenovitý průměr DN 50 definuje velikost spojení potrubí, zatímco jmenovitá tlaková třída PN 16 určuje maximální povolený pracovní tlak. Tyto hodnoty jsou klíčové pro zajištění kompatibility s ostatními komponentami systému a pro určení vhodnosti kompenzátoru pro dané použití. Je také důležité zohlednit teplotní rozsah -10°C až +80°C, aby materiál zůstal pružný a funkční za různých podmínek.

Montáž a připojení

Tento roztažný kus z kaučuku s přírubou se připojuje pomocí standardních přírubových spojů s přírubami o tlakové třídě PN 16 podle EN 1092-1. Montážní proces zahrnuje zarovnání přírub, vložení kompenzátoru a upevnění šrouby. Je zásadní zajistit, že příruby jsou rovnoběžné a že kompenzátor není poškozený během montáže. Běžnou chybou je přetížení šroubů, což může poškodit kaučukový prvek a snížit jeho účinnost. Osová délka 99 mm je také důležitá, aby bylo umožněno potřebné roztažení a smrštění v systému.

Kompatibilita a příslušenství

Tento kompenzátor je kompatibilní se standardními HVAC a vodovodními systémy s galvanizovanými ocelovými přírubami o tlakové třídě PN 16. Je vhodný pro použití s vodou obsahující až 50 % glykolu. K montáži nejsou potřeba žádná specifická příslušenství, ale je důležité zajistit, že systém zahrnuje vhodné opory a vodiče, aby se zabránilo bočnímu pohybu a nesrovnání. Pro tuto verzi nejsou specifikovány žádné související produkty.

Technický popis pro projektanty

Pracovní princip tohoto kompenzátoru je založen na pružnosti NBR kaučukového prvku, který umožňuje osový pohyb, přičemž udržuje těsné spojení. Posilovací náplň z nylonu poskytuje další sílu a odolnost vůči vnitřnímu tlaku. Galvanizované ocelové příruby zajišťují odolnost a odolnost korozi v běžných HVAC a vodních systémech. Doba životnosti kompenzátoru je ovlivněna faktory jako je provozní teplota, tlak a chemické složení dopravované tekutiny. Prolongované vystavení teplotám nad +80°C může snížit pružnost kaučukového prvku a ohrozit výkon.

Služba a provoz

Pravidelná kontrola je doporučena, aby bylo zajištěno, že kompenzátor zůstává v dobrém stavu. Klíčové body kontroly zahrnují známky opotřebení nebo trhliny na kaučukovém prvku, zarovnání přírub a utažení šroubů. Nejsou uvedena žádná konkrétní období pro údržbu, ale jakékoliv poškození nebo deformace by mělo být okamžitě vyřešeno, aby se zabránilo selhání systému. Kompenzátor by měl být vyměněn, pokud ukazuje známky trvalé deformace nebo pokud jsou kompromitovány těsnící vlastnosti.

Nejčastější otázky

Může být F8100050 použit ve systémech na bázi glykolu?
Ano, je vhodný pro použití s vodou obsahující až 50 % glykolu. Materiál NBR poskytuje odolnost vůči směsm glykolu v rámci specifikovaného teplotního rozsahu.

Jaká je maximální provozní teplota pro tento kompenzátor?
Maximální provozní teplota je +80°C. Překročení tohoto limitu může ovlivnit pružnost a integritu kaučukového prvku.

Je kompatibilní s přírubovými systémy o tlakové třídě PN 16?
Ano, kompenzátor je navržen pro použití s přírubami o tlakové třídě PN 16 podle EN 1092-1. Není vhodný pro vyšší tlakové třídy bez potvrzení výrobce.

Může být použit ve systémech na stlačený vzduch?
Ano, kompenzátor je vhodný pro aplikace se stlačeným vzduchem v rámci specifikovaných limitů tlaku a teploty. Ujistěte se, že systém je kompatibilní s typem příruby a způsobem připojení.
