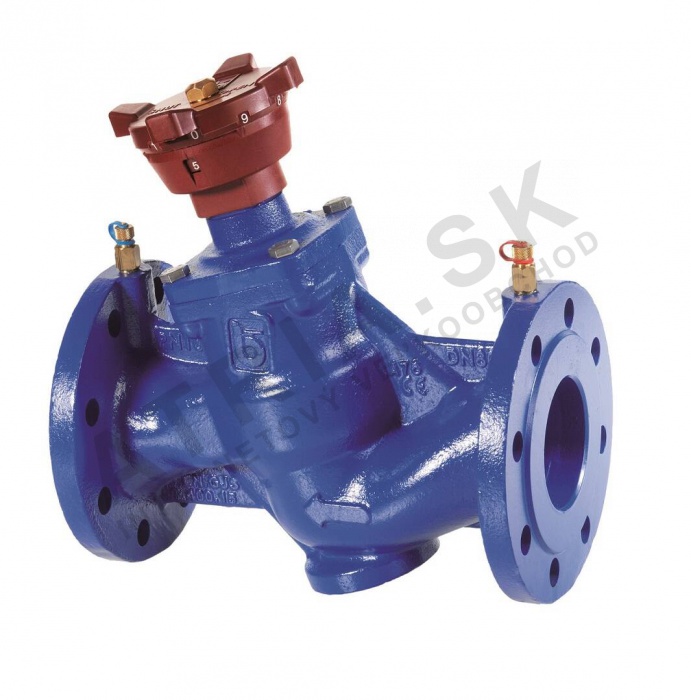

Flančovací uzavírací a vyvažovací ventil – série EKOFLUX S – DN 80; Kvs 111,9m3/h

Detailní popis produktu

Flančovací uzavírací a vyvažovací ventily jsou základními komponentami ve větších komerčních a průmyslových systémech VZT. Regulují průtok a zajišťují vyvážené rozdělení tepla a chlazení ve velkých budovách, jako jsou továrny, kanceláře, školy a nemocnice. Instalatéři a servisní technici pracují s těmito ventily k udržování účinnosti systému a k zabránění přetížení jednotlivých okruhů. Tyto ventily jsou často integrovány do primárních a sekundárních okruhů, do systémů podlahového vytápění a do městských tepelných sítí, kde přesná regulace průtoku je kritická.

Série EKOFLUX S je vhodná pro uzavřené vodní systémy pracující v definovaných rozsazích teplot a tlaku. Flančovací spojení umožňuje bezpečné upevnění do předem sestavených potrubních systémů, zejména v oblastech vyžadujících častou údržbu nebo izolaci. Tato verze podporuje jak uzavírací, tak vyvažovací funkce, což z ní dělá ideální volbu pro aplikace, kde je nutná úprava průtoku spolu s možností uzavření.

Technické parametry

Instalace a připojení

Instalace vyžaduje správné zarovnání ploch flančí, aby bylo zajištěno těsné těsnění. Ventil musí být namontován na rovnou část potrubí s dostatečným místem pro přístup k otočnému kroužku a pro kontrolu. Flanče je třeba rovnoměrně utěsnit pomocí specifikovaných šroubů a momentových hodnot. Před instalací ověřte jmenovitý tlak připojeného potrubí, aby byl kompatibilní s PN 16. Běžné chyby zahrnují špatné zarovnání ploch flančí, nerovnoměrné utažení šroubů a nedbalé vyčištění povrchů flančí před sestavením.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními systémy VZT pracujícími s vodou nebo směsmi glykolu. Pro automatizované řízení mohou být potřeba další komponenty, jako jsou aktuátory nebo vyvažovací sady. Pro tuto verzi nejsou uvedena žádná konkrétní příslušenství, ale doporučuje se zkontrolovat kompatibilní aktuátory nebo tlakově zredukuje zařízení, pokud se ventil používá ve složitějších systémech. Související produkty pro tuto verzi nejsou k dispozici.

Technický pozadí pro projektanty

EKOFLUX S funguje tak, že otáčení tyče otevírá nebo uzavírá cestu průtoku. Tělo z litiny poskytuje odolnost a odolnost proti tepelné expanzi, zatímco tyč z mosazi zajišťuje odolnost proti korozi. Těsnící materiál EPDM je vhodný pro glykové kapaliny. Ventil je navržen tak, aby se bezproblémově integroval do systémů s definovanými průtoky a limity tlaku. Dlouhodobá spolehlivost závisí na správné instalaci, pravidelné kontrole a na tom, aby nebyl vystaven nekompatibilním médiím, jako jsou oleje nebo uhlovodíky.

Údržba a provoz

Doporučuje se pravidelné kontrolování pro zajištění hladkého provozu tyče a pro odhalení známek opotřebení nebo netěsnosti. Tyč je třeba kontrolovat na případné přílišné tření nebo korozi a těsnění flančí na jejich pevnost. Technická dokumentace neuvádí konkrétní intervaly údržby. Pokud se ventil stane obtížně ovladatelný, může být nutná demontáž a úklid sestavy tyče. Při ovládání otočného kroužku se vyhýbejte nadměrné síle, aby nedošlo ke poškození vnitřních komponent.

Nejčastější otázky

Může být tento ventil použit ve systémech s glykolem?
Ano, je vhodný pro vodu s obsahem glykolu až 50 %.

Je kompatibilní se systémy VZT pracujícími při 16 bar tlaku?
Ano, ventil má maximální provozní tlak 16 bar.

Může být ventil použit pro parní aplikace?
Ne, není vhodný pro páru nebo parní aplikace.

Může být použit s kapalinami obsahujícími oleje nebo uhlovodíky?
Ne, není doporučeno k použití s olejovými nebo uhlovodíkovými kapalinami.
