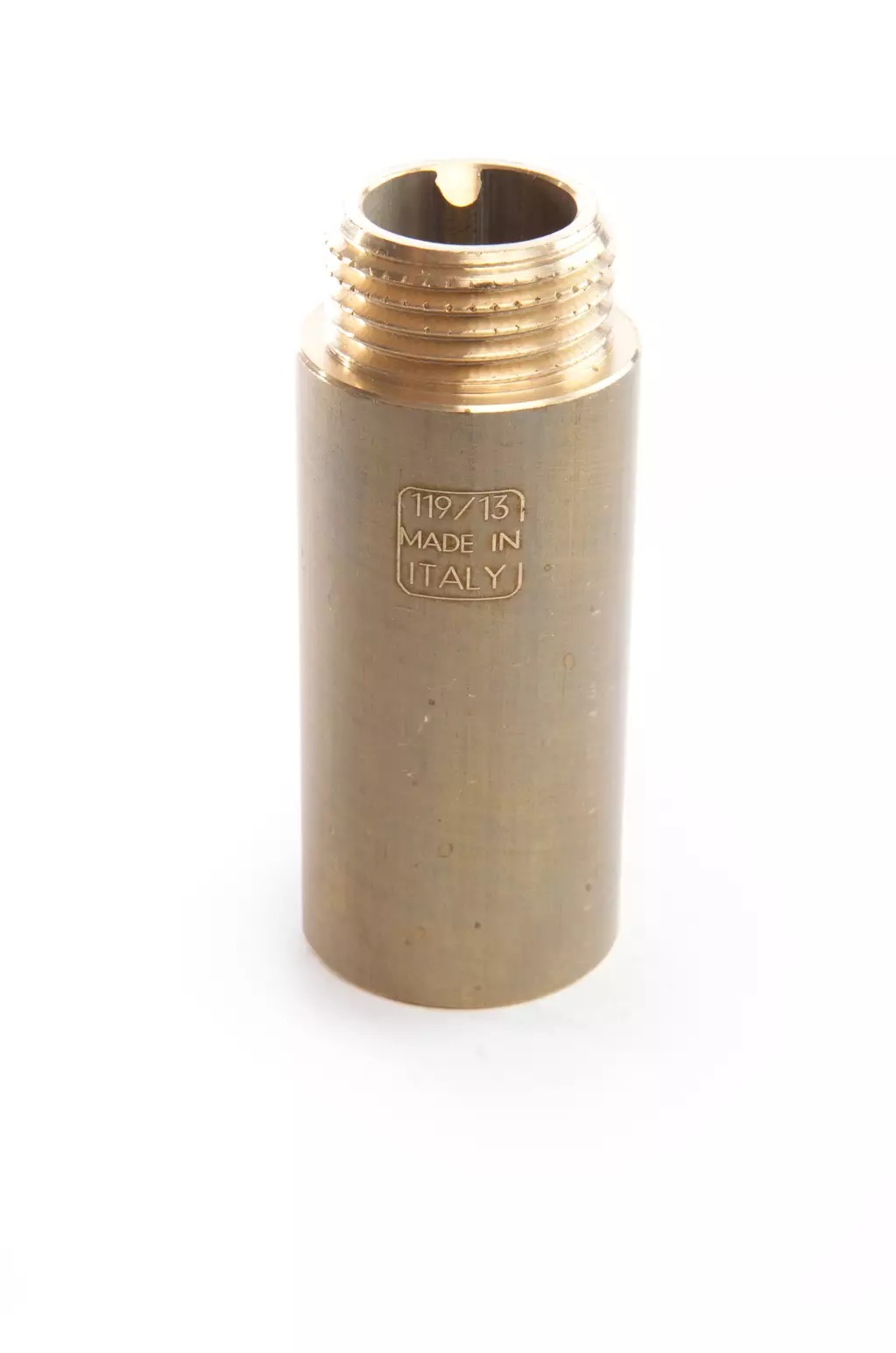

Rozšíření - 12x3/8 palce

Detailní popis produktu

Závitová rozšíření z mosazi jsou základními komponenty při instalaci a údržbě topných, instalatérských a sanitárních systémů. Umožňují přesné zarovnání a spojení potrubí v omezeném prostoru, například pod kohoutkem, za panely nebo v zdech. V obytných i komerčních budovách se tyto šroubení běžně používají v centrálních topných systémech, distribuci teplé a studené vody a v zavlažovacích okruzích. Technici často potřebují přizpůsobit délky potrubí nebo spojit komponenty s rozdílnými závitovými polohami. Toto rozšíření zajistí bezpečné a netěsné spojení v takových případech.

Při práci s měděným nebo plastovým potrubím je důležité zajistit, že šroubení je kompatibilní s provozními podmínkami systému. Mosaz CW617N použitá v tomto rozšíření je známá svou odolností proti korozi a vhodností pro systémy s vodou. Umožňuje spolehlivou funkci jak v systémech s nízkoteplotní vodou, tak v prostředích s vyšším tlakem. Montážní technici by měli zohlednit i tepelné roztažnosti systému a zajistit, že šroubení není přetížené, což může vést k trhlinám v průběhu času.

Technické parametry

Materiál	Mosaz CW617N ATEST pro pitnou vodu
Provozní teplota	+120 °C
Jmenovitý tlak	PN 10
Kód	1530G0310
Značka	IVAR

Hranice provozní teploty +120 °C je vhodná pro většinu domácích a lehce komerčních systémů s teplou vodou. Třída tlaku PN10 znamená, že šroubení dokáže odolat jmenovitému tlaku až 10 bar, což ho činí vhodným pro standardní vodovodní linky a topné okruhy. Tyto parametry pomáhají určit, zda je šroubení vhodné pro danou aplikaci, a zaručují jeho spolehlivou funkci za očekávaných podmínek.

Montáž a spojení

K montáži tohoto rozšíření vyrovnejte závitové části a nejprve je zatáhněte rukou, aby nedošlo k poškození závitů. Poté použijte klíč a zatáhněte je pevně, ale bez přetížení. Velikost závitu 3/8 palce se běžně používá v systémech s menším průměrem potrubí. Před konečným zatáhnutím zkontrolujte, zda jsou závity čisté a bez nečistot. Běžné chyby zahrnují použití nesprávného těsnícího materiálu nebo nedostatečné těsnění, což může vést k únikům. Vždy ověřte správné zarovnání spojených komponent, aby se předešlo zatížení šroubení během provozu.

Kompatibilita a příslušenství

Toto rozšíření je navrženo pro použití s běžnými závitovými šroubeními a komponentami o průměru 3/8 palce. Je vhodné pro použití s měděným, PEX a polypropylenovým potrubím, pokud se použije správný způsob těsnění. V závislosti na systému mohou být potřeba další položky, jako je těsnící pasta nebo Teflonový pás. Pro tento model nejsou doporučovány žádné konkrétní příslušenství.

Technický pozadí pro projektanty

Toto rozšíření funguje jako pasivní komponent v systému, umožňuje přizpůsobení délky mezi závitovými komponentami. Mosaz CW617N je vybrána pro svou odolnost a kompatibilitu s systémy s pitnou vodou. Její odolnost proti dezinkifikaci a pittingu zajišťuje dlouhodobou spolehlivost. Třída tlaku PN10 je založena na schopnosti materiálu odolat vnitřnímu tlaku při určené provozní teplotě. Pro optimální výkon by mělo být šroubení instalováno tak, aby minimalizovalo tepelné napětí a mechanické vibrace.

Služba a provoz

Toto rozšíření nevyžaduje pravidelnou údržbu. Během pravidelných kontrol je však vhodné zkontrolovat případné známky úniku, koroze nebo mechanického poškození. Pokud je šroubení součástí systému s častým tepelným cyklem, zajistěte, že zůstává správně těsněné a nepoškozené. Pro tento komponent nejsou definována žádná plánovaná období údržby.

Nejčastější otázky

Může být toto rozšíření použito v systémech s pitnou vodou?
Ano, mosaz CW617N je certifikována pro použití s pitnou vodou, což zaručuje dodržování příslušných standardů.

Je toto šroubení vhodné pro aplikace s teplou vodou?
Ano, maximální provozní teplota +120 °C z něj činí vhodný pro systémy s teplou vodou a topné okruhy.

Které způsoby těsnění jsou doporučovány pro toto šroubení?
Doporučuje se těsnící pasta nebo Teflonový pás, aby bylo zajištěno vodotěsné spojení. Vždy sledujte pokyny výrobce pro konkrétní systém.

Může být toto rozšíření použito v uzavřeném topném systému?
Ano, pokud nepřekročí provozní tlak systému třídu PN10 a teplota zůstává v rámci stanoveného rozsahu.

Dokumenty ke stažení

• Návod k použití pro mosazná závitová šroubení (PDF)
• Prohlášení o shodě pro mosazná šroubení a závitová šroubení (Česky) (PDF)
• Prohlášení o shodě pro mosazná šroubení a závitová šroubení (Slovensky) (PDF)
• Návod k použití pro mosazná závitová šroubení (Slovensky) (PDF)
• Technický leták IVAR.1530 G (Česky) (PDF)
• Technický leták IVAR.1530 G (Slovensky) (PDF)
