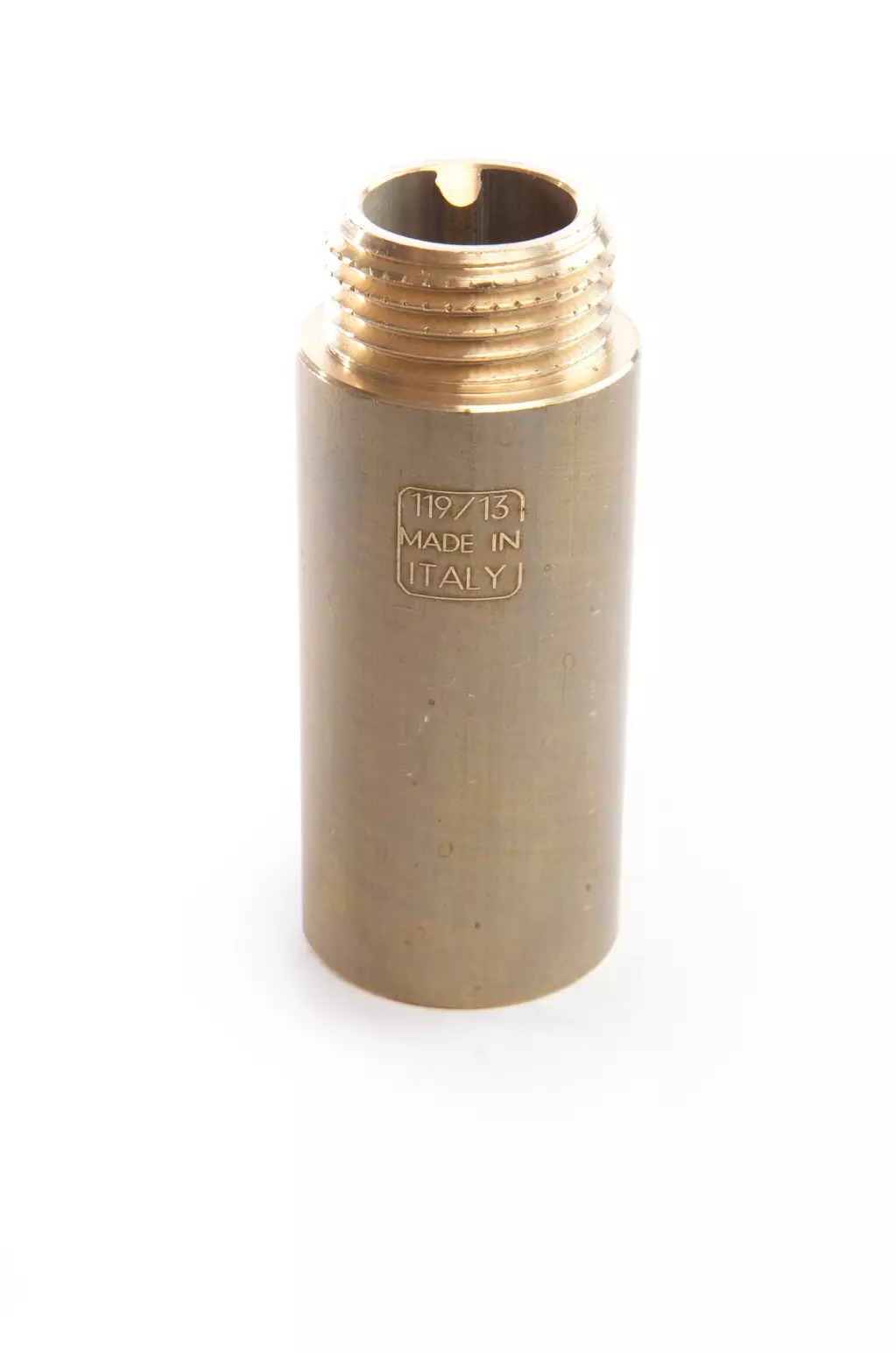

Prodloužení - 40x3/8 palce

Detailní popis produktu

Závitová prodloužení jsou nezbytná v potrubních a topných systémech, kde je během instalace nebo úpravy systému potřeba upravit délky potrubí. Toto prodloužení IVAR se často používá ve výstavbě obytných i komerčních budov, zejména v systémech teplé vody, centrálního vytápění a sanitárních aplikacích. Instalatéři často potkávají situace, kdy standardní délky potrubí neodpovídají pozicím závitových přípojek, a vyžadují přesné úpravy délky bez poškození integrity systému. Prodloužení umožňuje bezpečné a netěsné spojení, přičemž udržuje správné zarovnání mezi komponentami.

Design je určen pro prostředí, kde je médiem pitná nebo ohřátá voda a systém pracuje v definovaných tepelných a hydraulických mezích. Prodloužení není určeno pro vysokotlakou páru nebo agresivní chemická média. Během montáže se obvykle instaluje mezi dvě závitové přípojky, ventily nebo koncové potrubí, aby vyrovnalo mezery nebo kompenzovalo špatné zarovnání.

Technické parametry

Instalace a připojení

Pro instalaci prodloužení se ujistěte, že obě spojovací koncové závity jsou čisté a nepoškozené. Před zasunutím prodloužení na místo naneste na závitové části vhodný těsnicí prostředek nebo PTFE pásku. K utažení spojení použijte páku a dodržujte doporučené momenty utažení výrobce. Prodloužení je navrženo pro závit 3/8 palce BSP (British Standard Pipe) na obou koncích. Zkontrolujte, zda připojované komponenty používají kompatibilní typy závitů a zda celková délka umožňuje požadované vzdálenosti. Běžné chyby při instalaci zahrnují přetížení, které může poškodit závity, nebo použití nesprávných typů závitů, což může vést k únikům.

Kompatibilita a příslušenství

Toto prodloužení je kompatibilní se standardními závitovými přípojkami a ventily o průměru 3/8 palce. Často se používá spolu s přírubami, ohyby, ventily nebo koncovými potrubími k úpravě zarovnání nebo délky. Do sestavy pro instalaci by měly být zahrnuty i vhodné těsnící materiály, jako je PTFE páskování nebo potrubní těsnicí prostředek, aby bylo zajištěno vodotěsné spojení. Pro tento model nejsou specifikovány žádné související produkty.

Technický pozadí pro projektanty

Prodloužení funguje jako pasivní komponent, který přenáší proud mezi dvěma závitovými spojeními. Mosaz CW617N poskytuje dobré odolnosti proti korozi a mechanické vlastnosti vhodné pro systémy založené na vodě. Její použití v systémech s pitnou vodou je podporováno certifikací ATEST. Prodloužení výrazně neovlivňuje průtok nebo tlakovou ztrátu, pokud vnitřní průměr odpovídá připojeným potrubím. Dlouhodobá spolehlivost závisí na správné instalaci, absence vibrací a dodržování mezí provozní teploty a tlaku.

Služba a provoz

Během provozu se ujistěte, že spojení zůstává netěsné a závity nejsou poškozené. Pravidelně zkontrolujte oblast na známky koroze nebo opotřebení, zejména v prostředí s vysokou teplotou. Pro tento komponent nejsou specifikovány žádné konkrétní intervaly údržby. Pokud je potřeba demontáže, použijte vhodné nástroje, aby nedošlo k poškození závitů. Vyhněte se použití příliš velké síly při odstraňování prodloužení, protože to může poškodit vnitřní nebo vnější závity.

Nejčastější otázky

Může být prodloužení použito ve systémech teplé vody?
Ano, prodloužení je certifikováno pro použití s pitnou vodou a pracuje při teplotách až 120°C, což ho činí vhodným pro systémy teplé vody.

Jaký těsnicí způsob se doporučuje pro závitové spojení?
Doporučuje se nanést PTFE pásku nebo vhodný potrubní těsnicí prostředek na závitové části, aby bylo zajištěno vodotěsné spojení.

Je prodloužení kompatibilní s komponenty se závitem BSP?
Ano, prodloužení má závit 3/8 palce BSP na obou koncích, což zaručuje kompatibilitu se standardními závitovými přípojkami BSP.

Může být prodloužení použito ve topném systému?
Ano, pokud systém pracuje v rámci specifikovaných mezí provozní teploty a tlaku, tj. +120°C a PN 10.
